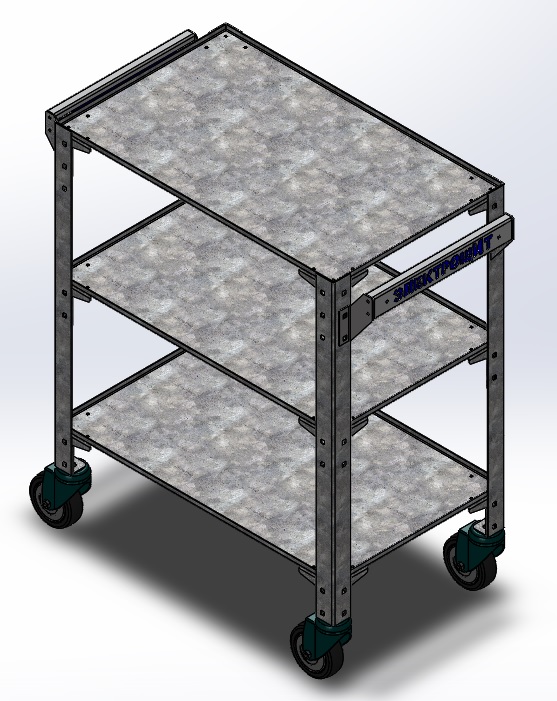

Тележка инструментальная на поворотных колесах.
Размер 400х600х830мм.
Изготавливается из оцинкованного листового металла толщиной 1,5-2мм.
Сборка с помощью вытяжных заклепок 4,8х10 и мебельных болтов М8х15.
Сварка и покраска не требуется
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Тележка инструментальная 400х600х830мм.
Тележка инструментальная 400х600х830мм.
1
12
701
8
0
20
Сообщить о проблеме
Автор
eugene-pto
Дата
18.02.2022
Язык
Русский
Состав
3D Сборка, Чертеж для гибки листового металла, DXF файлы раскроя
Софт
SolidWorks 2019 SP0
Как открыть?
Отзывов пока нет
Содержимое архива
-
2шт~Zh~90.039.00.05 ручка~1.5мм.DXF
-
2шт~Zh~90.039.00.07 подкладка~1.5мм.DXF
-
3шт~Zh~90.039.00.01 Полка~1.5мм.DXF
-
4шт~Zh~90.039.00.03 стойка~2мм.DXF
-
4шт~Zh~90.039.00.04 уголок под колесо~2мм.DXF
-
4шт~Zh~90.039.00.06 кронштейн ручки~2мм.DXF
-
12шт~Zh~90.039.00.02 Уголок~2мм.DXF
-
90.039 Тележка.SLDASM
-
90.039 Тележка.SLDDRW
-
90.039.00.01 Полка.SLDPRT
-
90.039.00.02 Уголок.SLDPRT
-
90.039.00.03 стойка.SLDPRT
-
90.039.00.04 уголок под колесо.SLDPRT
-
90.039.00.05 ручка.SLDPRT
-
90.039.00.06 кронштейн ручки.SLDPRT
-
90.039.00.07 подкладка.SLDPRT
-
колесо90.stp
-
колесо90мм.SLDPRT
