Инструментальная тележка(открытая) ИТо-1

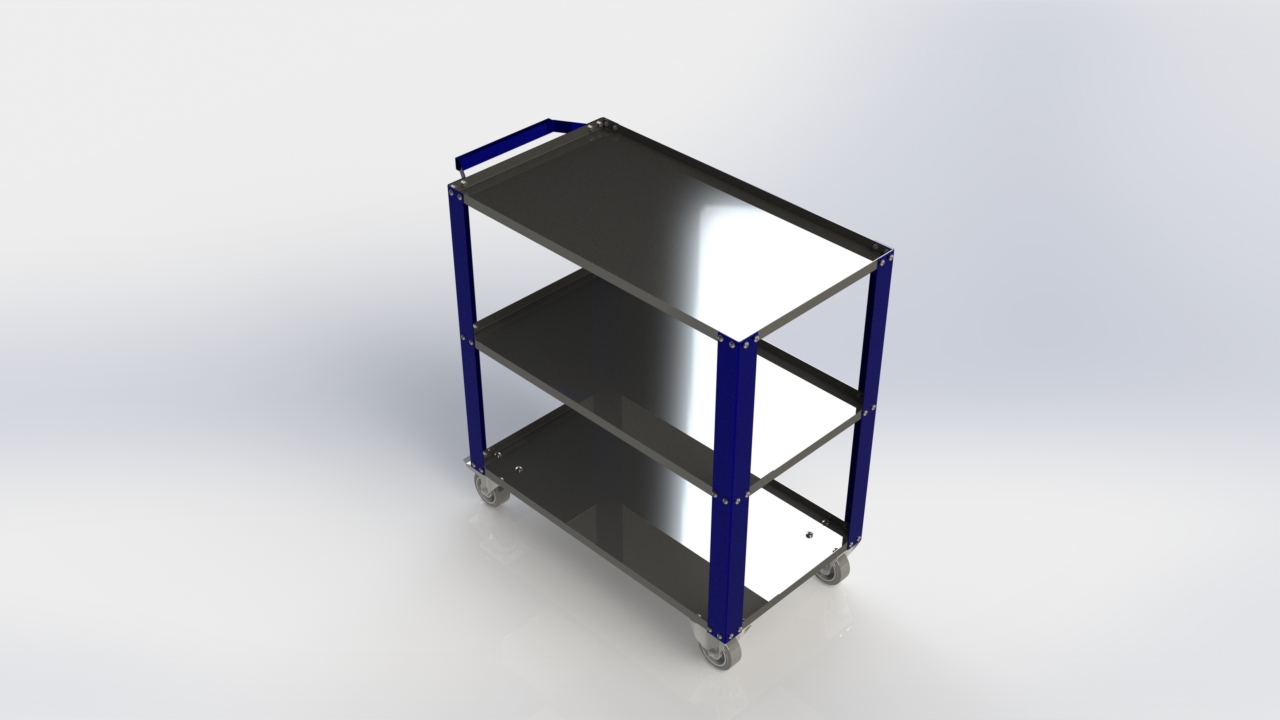

Инструментальная тележка(открытая) ИТо-1(ВхДхШ - 893х918х460 ) предназначена для использования в слесарной зоне автосервиса. Служит для размещения на нее необходимого инструмента при выполнении процедуры обслуживания ,либо ремонта транспортного средства. Все детали инструментальной тележки ИТо-1 выполнена из стального листа толщиной 1,5мм под лазерную резку с последующей гибкой на гибочном станке (R=1,3). Колесные опоры взяты распространенной модели с диаметром колеса Д=100мм.

Состав: 3D сборка, 3D модели компонентов использованных в сборке, DXF-файлы раскроя, изображение с общим видом изделия

Софт: SolidWorks 2018 SP5.0

Файлы:

Каталог
Транспорт
Автосервис и автомобильное хозяйство
Инструментальная тележка(открытая) ИТо-1

Тележка_инструментальная(открытая)_ИТо-1/

Тележка_инструментальная(открытая)_ИТо-1/SW/

Тележка_инструментальная(открытая)_ИТо-1/SW/Тележка инструментальная(открытая)_ИТо-1.SLDASM

Тележка_инструментальная(открытая)_ИТо-1/SW/Опора колесная 100 мм(з).SLDPRT

Тележка_инструментальная(открытая)_ИТо-1/SW/Зеркально отразитьСтойка.sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Столещница_верхнего_уровня_(1_шт).sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Опора колесная 100 мм. Поворотное .SLDPRT

Тележка_инструментальная(открытая)_ИТо-1/SW/Опора колесная 100 мм. Поворотное с тормозом .3D-модель.SLDPRT

Тележка_инструментальная(открытая)_ИТо-1/SW/Опора колесная 100 мм.SLDPRT

Тележка_инструментальная(открытая)_ИТо-1/SW/Профиль_ручки(1_шт).sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/pan head cross recess screw_din.sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Столещница_среднего_уровня_(1_шт).sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/2.sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Кронштейн_ручки_(1_шт).sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/hex nut style 1 gradeab_din.sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Стойка_(4_шт).sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Столещница_нижнего_уровня_(1_шт).sldprt

Тележка_инструментальная(открытая)_ИТо-1/SW/Зеркально отразить2.sldprt

Тележка_инструментальная(открытая)_ИТо-1/Тележка_инструментальная(открытая)_ИТо-1.JPG

Тележка_инструментальная(открытая)_ИТо-1/DXF/

Тележка_инструментальная(открытая)_ИТо-1/DXF/Кронштейн_ручки_(1_шт).dxf

Тележка_инструментальная(открытая)_ИТо-1/DXF/Профиль_ручки(1_шт).dxf

Тележка_инструментальная(открытая)_ИТо-1/DXF/Стойка_(4_шт).dxf

Тележка_инструментальная(открытая)_ИТо-1/DXF/Столещница_нижнего_уровня_(1_шт).dxf

Тележка_инструментальная(открытая)_ИТо-1/DXF/Столещница_верхнего_уровня_(1_шт).dxf

Тележка_инструментальная(открытая)_ИТо-1/DXF/Столещница_среднего_уровня_(1_шт).dxf
