Тележка с вертикальным подъемом стола. Габаритные размеры 850 х 500 диапазон высоты от 350мм до 1300 мм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Тележка с вертикальным подъемом стола
Тележка с вертикальным подъемом стола
0
13
438
10
2
30
Сообщить о проблеме
Автор
Хачатур Карапетян
Дата
12.04.2025
Язык
Русский
Состав

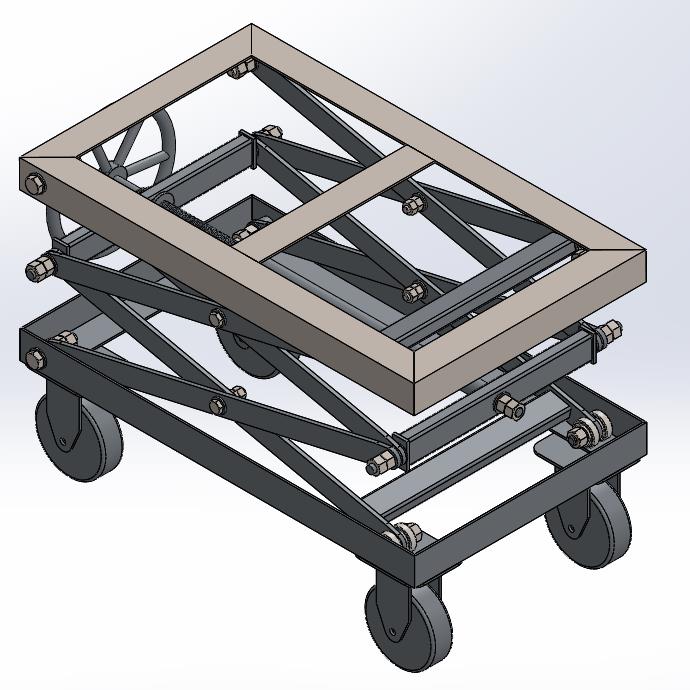

3D сборка тележки с вертикальным подъемом стола
Софт
SolidWorks 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
Боковый оси.SLDASM
-
Зеркально отразитьКозлик.SLDASM
-
Зеркально отразитькрест из ножек.SLDASM
-
Зеркально отразитькрест из ножек1.SLDASM
-
Зеркально отразитьножка.SLDPRT
-
Зеркально отразитьшайба.SLDPRT
-
Козлик.SLDASM
-
Колесо 150х45.SLDASM
-
Опора колеса.SLDPRT
-
Подшипник 204 ГОСТ 8338-75.SLDPRT
-
Подшипник с осью.SLDASM
-
Тележка СБ.SLDASM
-
Тележка СБ.STEP
-
вал.SLDPRT
-
внутренняя резьба.SLDPRT
-
задвижка.SLDPRT
-
колесо.SLDPRT
-
крест из ножек.SLDASM
-
ножка.SLDPRT
-
основа оси.SLDPRT
-
ось.SLDPRT
-
ось с резбой.SLDPRT
-
перемычка.SLDPRT
-
тележка.SLDPRT
-
торец.SLDPRT
-
усиление отверстия.SLDPRT
-
шайба.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Григорий Проект
user-4451943
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте! Прочностные расчеты не производились, но думаю 30-40кг выдержит, а если усилить боковые трубы, где крепится червячный вал ребрами жесткости, то можно и до 100 кг поднять.
Еще есть недостаток, стол нельзя опустить до самого низа, потом он не поднимается. Нужно придумать ограничитель хода по вертикали чтобы стол не опускался ниже 250-300 мм.
Здравствуйте! Какой вес может поднять?
