Тракторный кран с навеской сбоку

ВГМХА им. Н.В. Верещагина
Кафедра графики и технической механики
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Тракторный кран с навеской сбоку"
Вологда-Молочное 2010

Грузоподъемность mг = 3000 кг,
Вылет стрелы 3 м,
Высота подъема груза h = 5 м,
Скорость подъема V = 6 м/мин,
Режим работы ПВ = 25 % (средний),
Полиспаст: одинарный.

Состав: Кран(ВО), Крюк(СБ), Деталировка(блок, ось, траверса), Спецификация. Язык документа

Софт: КОМПАС-3D 15

Файлы:

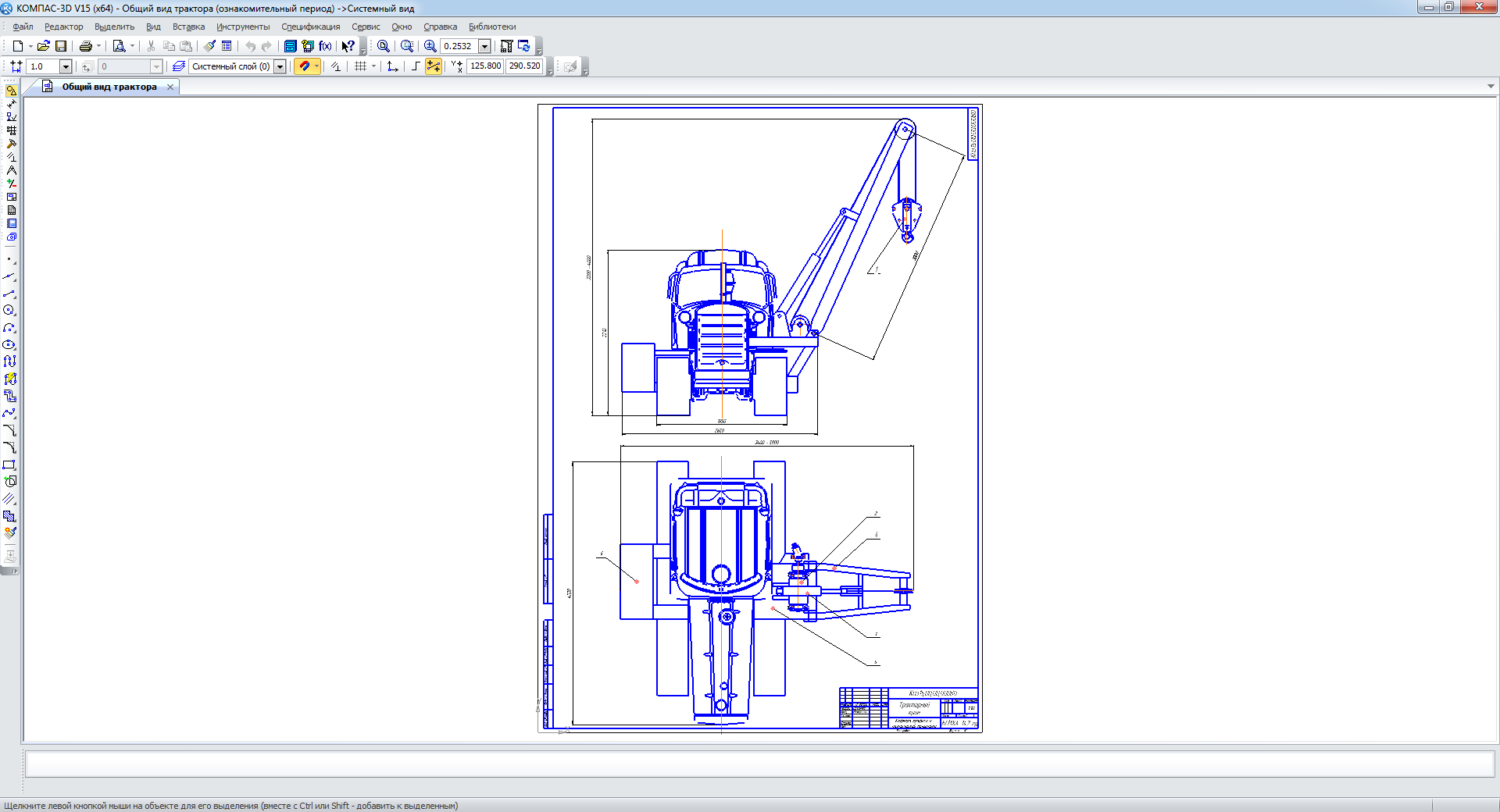

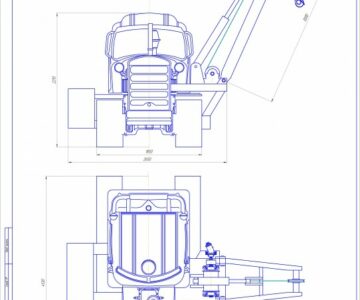

Общий вид трактора.cdw
ПТМ.docx
Спецификация сборка.spw
траверса.cdw
чертеж блока.cdw
Чертеж ось.cdw
Чертеж сборка крюк.cdw
