ТТМ-15(2х3) - Тележка 15,0т

250

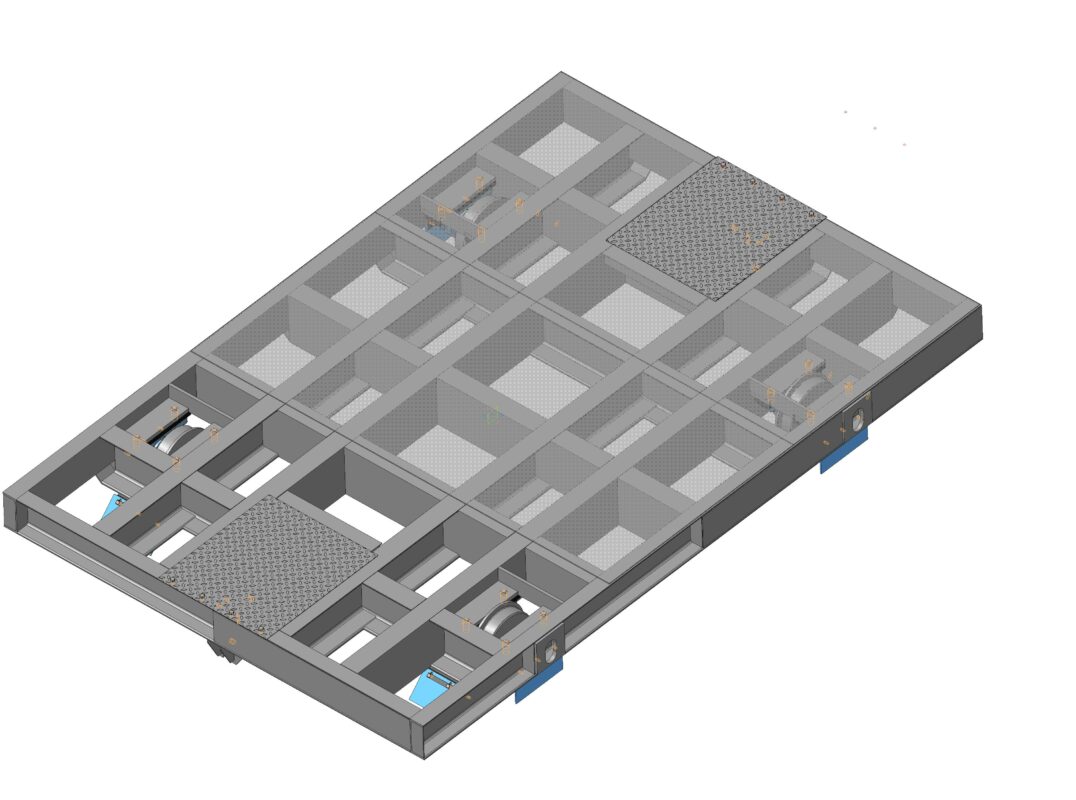

ТТМ-15(2х3)Н1.00.000 - Тележка 15,0т пониженной высоты (300мм) предназначена для закатывания крупногабаритных изделий 2х3м в камеру песко/дробеструйной или иной очистки (нет необходимости высоко поднимать реактивное сопло оператору или пользоваться дополнительными подставками).
Для чего уменьшили диаметр опорных колёс и конструкцию колёсных блоков, сделали их симметричными «утопили» в раму, были заказаны дополнительные брызговики для удаления абразива с головки рельса.

3D Модели 3Д модели / Производство

Автор

Андрей Ленин

Дата

12.06.2026

Язык

Русский

Состав

3D Сборка (в дереве предупреждения), чертежи согласно списка файлов

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - ТТМ-15(2х3)Н.00.000 - Тележка приводная.spw

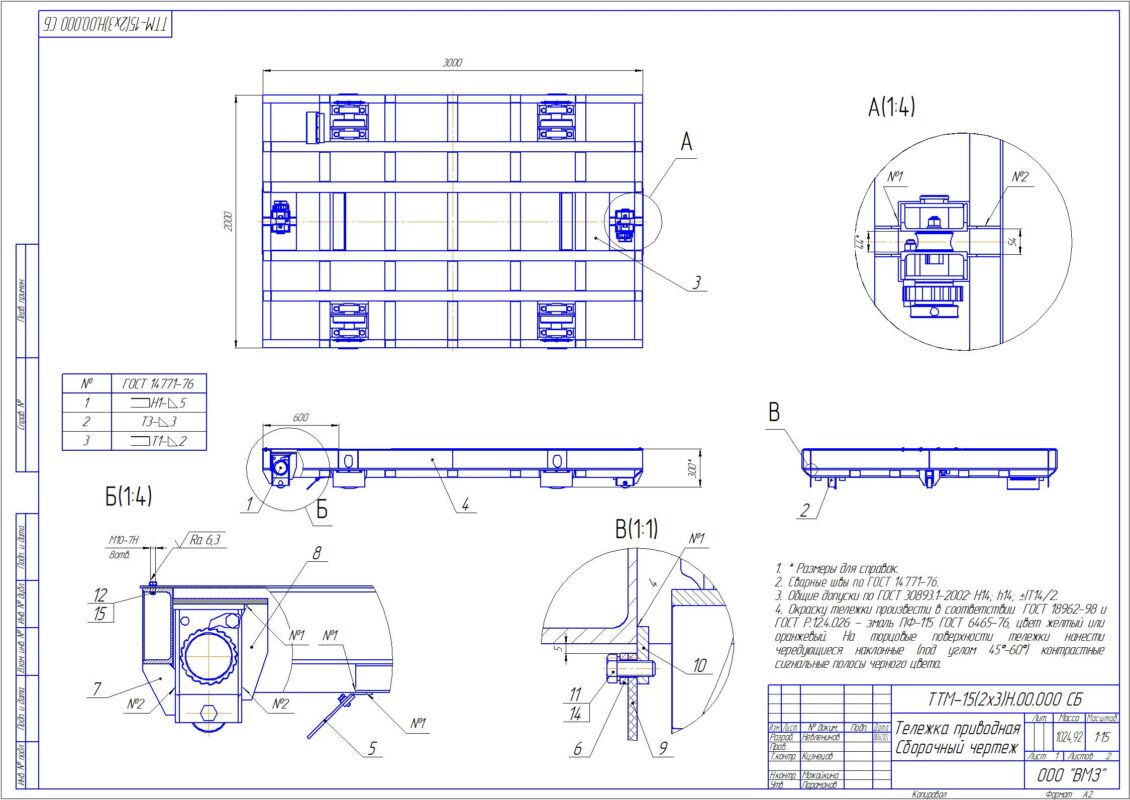

  - ТТМ-15(2х3)Н.00.000 СБ - Тележка приводная Сборочный чертеж(1).jpg

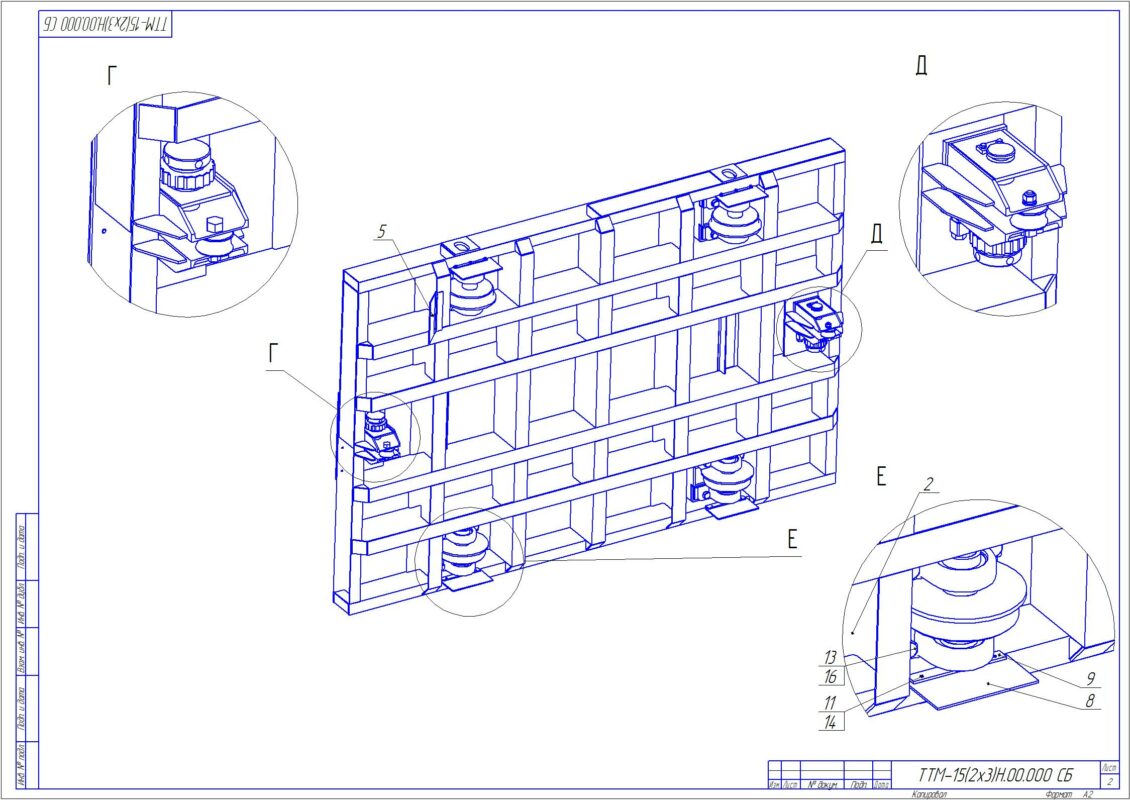

  - ТТМ-15(2х3)Н.00.000 СБ - Тележка приводная Сборочный чертеж(2).jpg
  - ТТМ-15(2х3)Н.00.000 СБ - Тележка приводная Сборочный чертеж.cdw
- ГОСТ 23360-78 - Шпонка 14х9х45 .m3d
- ПМН1013.06.00.001 - Ролик.m3d
- ПМН1013.06.00.003 - Кольцо.m3d
- ПМН1013.06.00.004 - Храповик.m3d
- ПМН1013.06.00.005 - Палец.m3d
- ПМН1013.06.00.007 - Втулка.m3d
- ПМН1013.06.00.008 - Собачка.m3d
- ПМН1013.06.00.009 - Болт специальный.m3d
- ПМН1013.07.00.000 СБ - Натяжник.a3d
- ПМН1013.07.00.002 - Ригель.m3d
- ПМН1013.07.00.006 - Ось.m3d
- Подшипник UCP 213.m3d
- ТПТ-07.03.01.00 СБ - Кронштейн.a3d
- ТПТ-6.03.01.01 - Пластина.m3d
- ТПТ-6.03.01.02 - Пластина.m3d
- ТПТ-6.03.01.03 - Стойка.m3d
- ТТМ-2(2х4) Н 00.003 - Планка.m3d
- ТТМ-4(2х6).00.001 - Косынка.m3d
- ТТМ-4(2х6).00.002 - Косынка.m3d
- ТТМ-4(2х6).00.003 - Пластина защитная.m3d
- ТТМ-4(2х6).00.004 - Планка.m3d
- ТТМ-4(2х6).00.102 - Пластина.cdw
- ТТМ-4(2х6).00.102 - Пластина.m3d
- ТТМ-4(2х6).00.104-01 - Брус.m3d
- ТТМ-4(2х6).00.105 - Настил.cdw
- ТТМ-4(2х6).00.105 - Настил.m3d
- ТТМ-4(2х6).00.105-01 - Настил.m3d
- ТТМ-4(2х6).00.106 - Проушина.cdw
- ТТМ-4(2х6).00.106 - Проушина.m3d
- ТТМ-4(2х6).00.107 - Ребро.cdw
- ТТМ-4(2х6).00.107 - Ребро.m3d
- ТТМ-4(2х6).00.108 - Пластина.cdw
- ТТМ-4(2х6).00.108 - Пластина.m3d
- ТТМ-4(2х6).00.109 - Ребро.cdw
- ТТМ-4(2х6).00.109 - Ребро.m3d
- ТТМ-4(2х6).00.116 - Панель.m3d
- ТТМ-4(2х6).00.116-01 - Панель.m3d
- ТТМ-4(2х6).00.116-02 - Панель.m3d
- ТТМ-4(2х6).00.300 - Блок колесный.spw
- ТТМ-4(2х6).00.300 СБ - Блок колесный Сборочный чертеж.cdw
- ТТМ-4(2х6).00.300-Блок колесный.a3d
- ТТМ-4(2х6).00.301 - Ось.cdw
- ТТМ-4(2х6).00.301-Ось.m3d
- ТТМ-4(2х6).00.302 - Втулка.cdw
- ТТМ-4(2х6).00.302-Втулка.m3d
- ТТМ-4(2х6).00.303 - Колесо.cdw
- ТТМ-4(2х6).00.303 - Колесо.m3d
- ТТМ-4(2х6).00.304 - Проставка.cdw
- ТТМ-4(2х6).00.304- Проставка.m3d
- ТТМ-4(2х6).00.400 - Люк.a3d
- ТТМ-4(2х6).00.400 - Люк.cdw
- ТТМ-4(2х6).00.400 - Люк.spw
- ТТМ-4(2х6).00.401 - Панель.cdw
- ТТМ-4(2х6).00.401 - Панель.m3d
- ТТМ-4(2х6).00.402 - Пластина.m3d
- ТТМ-4(2х6).00.403 - Ребро.m3d
- ТТМ-5(2х4).00.105 - Настил.cdw
- ТТМ-10(2х6)Н1.00.501 - Пластина защитная.m3d
- ТТМ-10(2х6)Н1.00.502 - Основание.m3d
- ТТМ-15(2х3).00.117 - Ребро.cdw
- ТТМ-15(2х3).00.117 - Ребро.m3d
- ТТМ-15(2х3).00.118 - Деталь.m3d

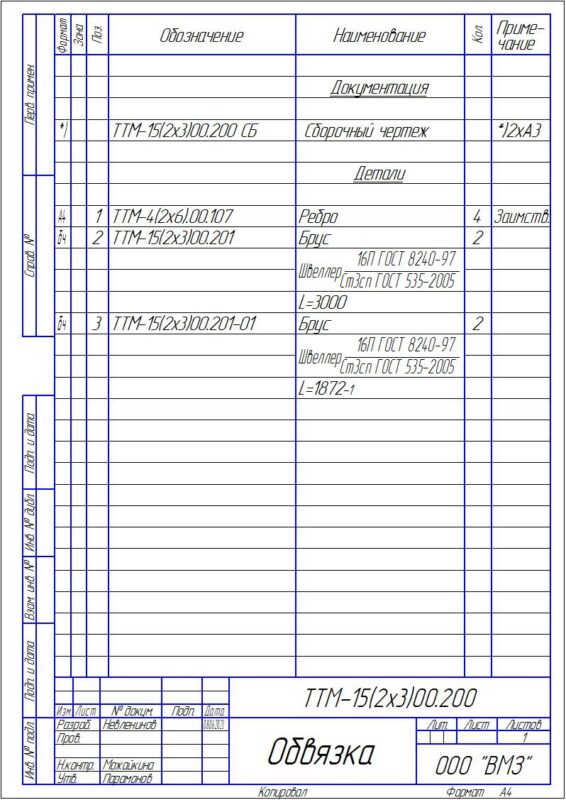

- ТТМ-15(2х3).00.200 - Обвязка..jpg
- ТТМ-15(2х3).00.200 - Обвязка..spw
- ТТМ-15(2х3).00.200 - Обвязка.spw
- ТТМ-15(2х3)Н.00.000 - Тележка приводная..jpg

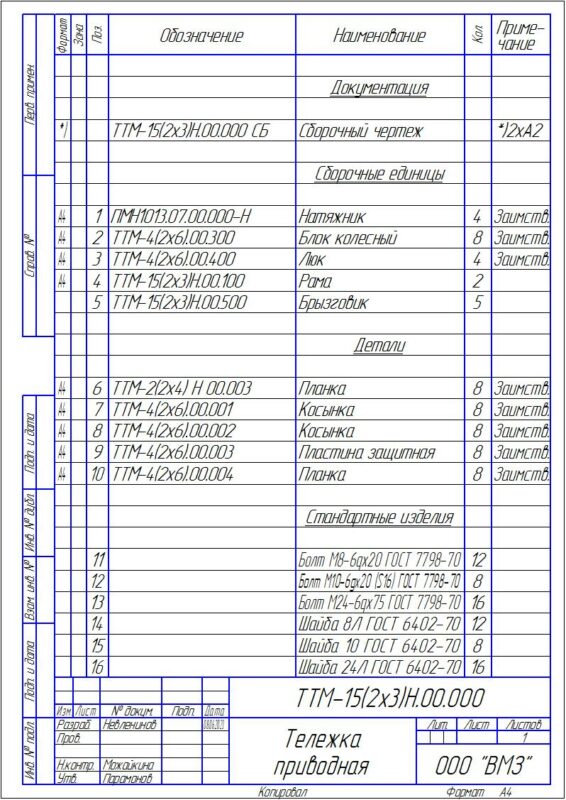

- ТТМ-15(2х3)Н.00.000 - Тележка приводная..spw
- ТТМ-15(2х3)Н.00.000 - Тележка приводная.a3d
- ТТМ-15(2х3)Н.00.000 - Тележка приводная.jpg
- ТТМ-15(2х3)Н.00.000 - Тележка приводная.stp
- ТТМ-15(2х3)Н.00.000 СБ - Тележка приводная Сборочный чертеж(1).jpg
- ТТМ-15(2х3)Н.00.000 СБ - Тележка приводная Сборочный чертеж(2).jpg

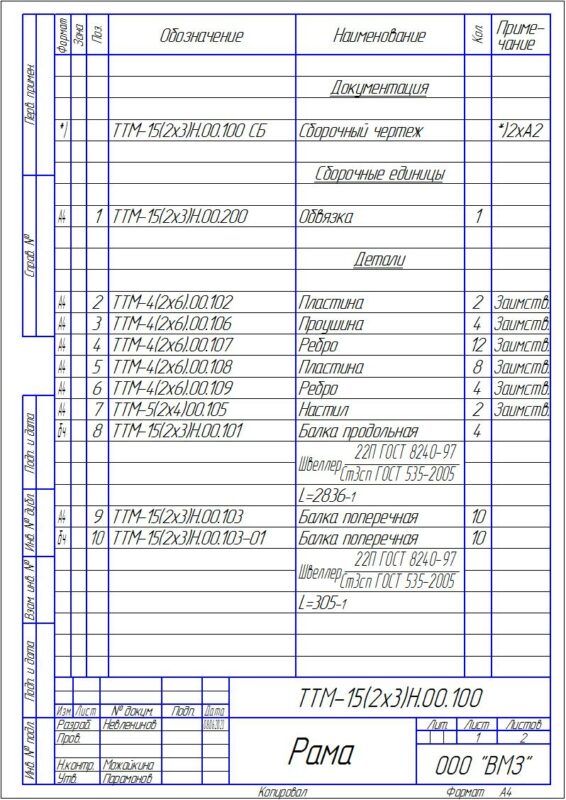

- ТТМ-15(2х3)Н.00.100 - Рама.(1).jpg

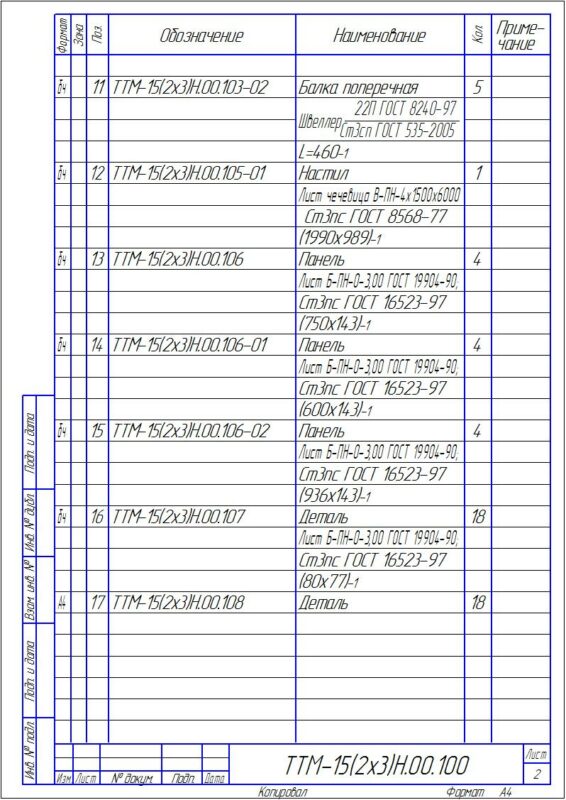

- ТТМ-15(2х3)Н.00.100 - Рама.(2).jpg
- ТТМ-15(2х3)Н.00.100 - Рама..spw
- ТТМ-15(2х3)Н.00.100 - Рама.a3d

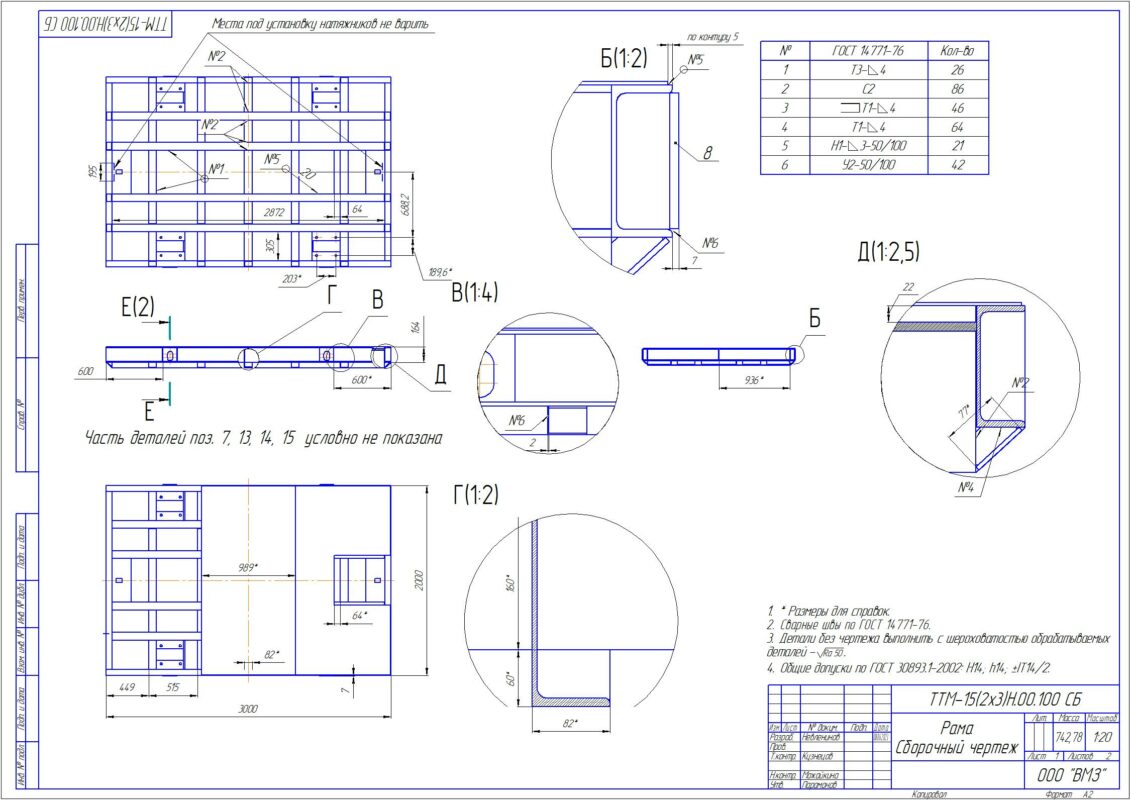

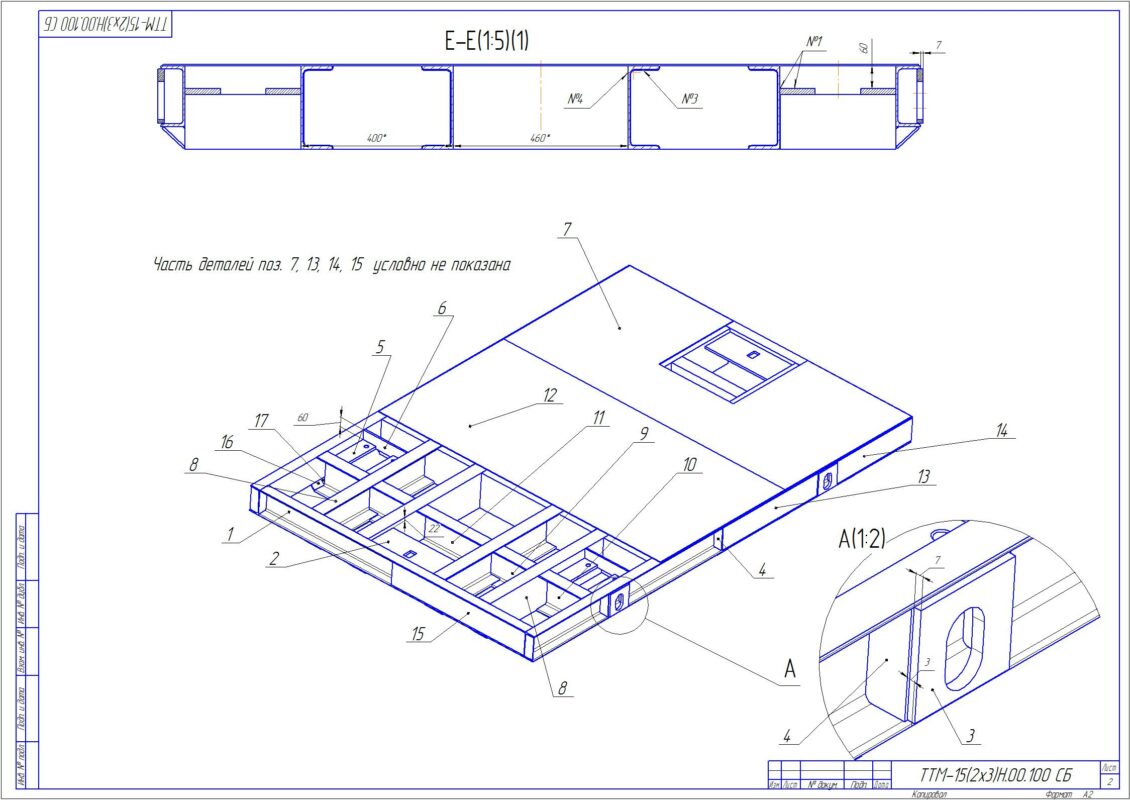

- ТТМ-15(2х3)Н.00.100 СБ - Рама Сборочный чертеж(1).jpg
- ТТМ-15(2х3)Н.00.100 СБ - Рама Сборочный чертеж(2).jpg
- ТТМ-15(2х3)Н.00.100 СБ - Рама Сборочный чертеж.cdw
- ТТМ-15(2х3)Н.00.101 - Балка продольная.m3d
- ТТМ-15(2х3)Н.00.103 - Балка поперечная.m3d
- ТТМ-15(2х3)Н.00.103-01 - Балка поперечная.m3d
- ТТМ-15(2х3)Н.00.103-02 - Балка поперечная.m3d
- ТТМ-15(2х3)Н.00.105-01 - Настил.m3d
- ТТМ-15(2х3)Н.00.106-02 - Панель.m3d
- ТТМ-15(2х3)Н.00.108 - Деталь.cdw
- ТТМ-15(2х3)Н.00.116-01 - Панель.m3d
- ТТМ-15(2х3)Н.00.200 - обвязка.a3d

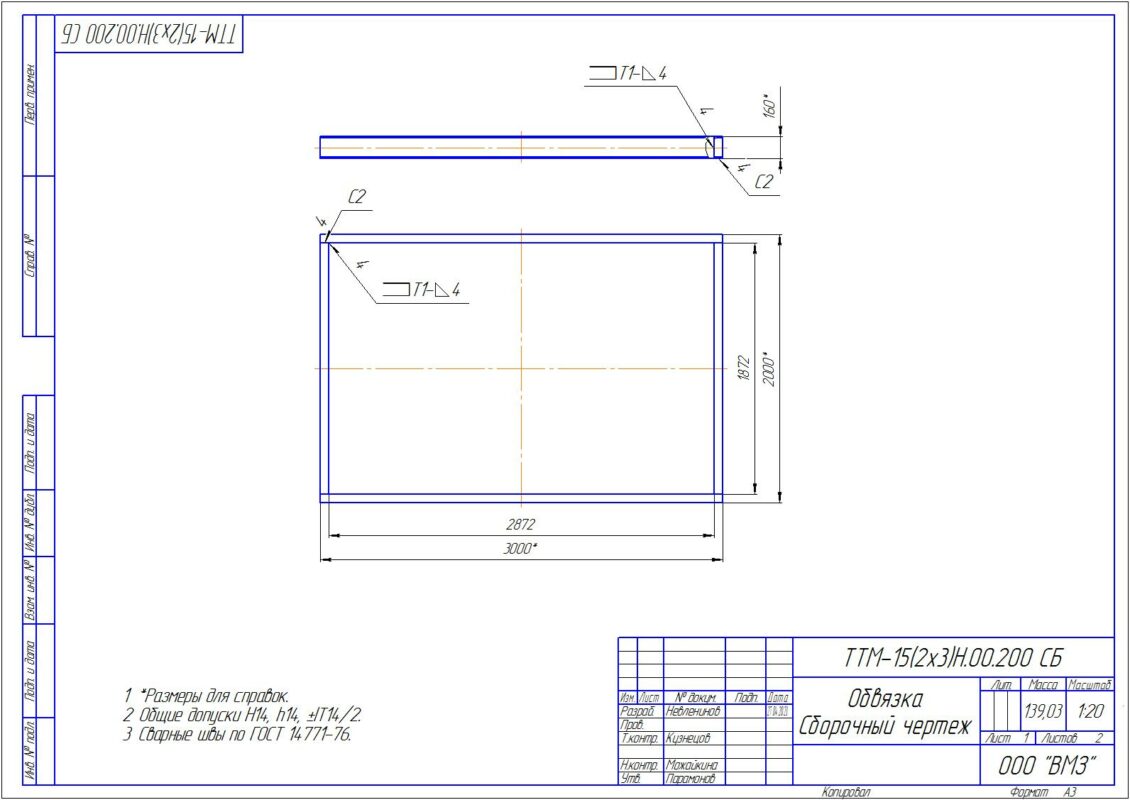

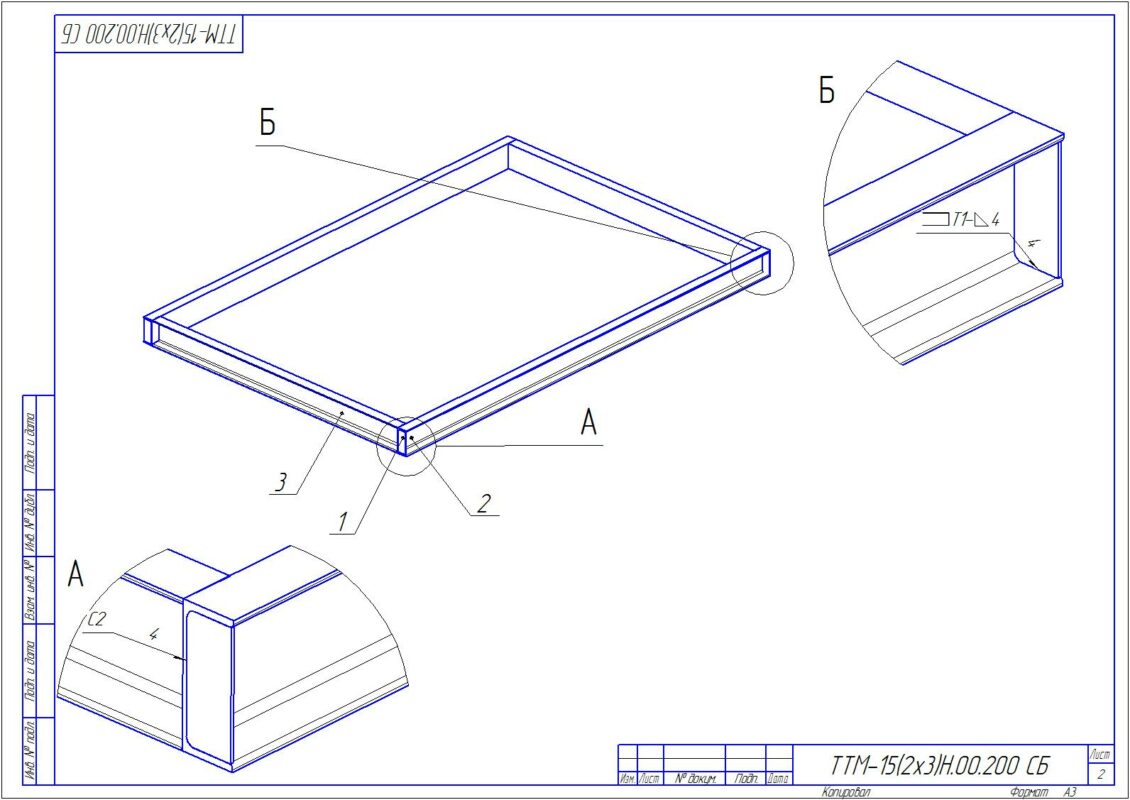

- ТТМ-15(2х3)Н.00.200 СБ - Обвязка Сборочный чертеж(1).jpg
- ТТМ-15(2х3)Н.00.200 СБ - Обвязка Сборочный чертеж(2).jpg
- ТТМ-15(2х3)Н.00.200 СБ - Обвязка Сборочный чертеж.cdw
- ТТМ-15(2х3)Н.00.201 - Прод брус обв.m3d
- ТТМ-15(2х3)Н.00.201-01-Поп брус обв.m3d
- ТТМ-15(2х3)Н.00.201-Деталь.m3d
- ТТМ-15(2х3)Н.00.500 - Отбойник.a3d
- ТТМ-15(2х3)Н.00.Деталь.m3d
- Чертеж.cdw
- Шпонка 20х12х50 _ ГОСТ 23360-78.m3d
