ТТМ-3,5+3,5(3,5х3,5) - Тележка 7,0т

500

ТТМ-3,5+3,5(3,5х3,5)00.000 - Тележка 7,0т пониженной высоты (300мм) предназначена для закатывания крупногабаритных изделий 3,5х7м в камеру песко/дробеструйной или иной очистки.
(нет необходимости высоко поднимать реактивное сопло оператору или пользоваться дополнительными подставками). Для чего уменьшили диаметр опорных колёс и конструкцию колёсных блоков, сделали их симметричными «утопили» в раму, были заказаны дополнительные брызговики для удаления абразива с головки рельса.

3D Модели 3Д модели / Производство

Автор

Андрей Ленин

Дата

10.06.2026

Язык

Русский

Состав

3D Сборка (в дереве предупреждения), чертежи согласно списка файлов

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- ГОСТ 23360-78 - Шпонка 14х9х45 .m3d
- ГОСТ 23360-78 - Шпонка 20х12х50.m3d
- ПМН1013.06.00.003 - Кольцо.m3d
- ПМН1013.06.00.004 - Храповик.m3d
- ПМН1013.06.00.005 - Палец.m3d
- ПМН1013.06.00.007 - Втулка.m3d
- ПМН1013.06.00.008 - Собачка.m3d
- ПМН1013.06.00.009 - Болт специальный.m3d
- ПМН1013.07.00.000 СБ - Натяжник.a3d
- ПМН1013.07.00.001 - Ролик.m3d
- ПМН1013.07.00.002 - Ригель.m3d
- ПМН1013.07.00.006 - Ось.m3d
- ПМН1013.07.00.009 - Болт специальный.m3d
- Подшипник UCP 213.m3d
- ТПТ-07.03.01.000 СБ - Кронштейн.a3d
- ТПТ-6.03.01.02 - Пластина.m3d
- ТПТ-6.03.01.03 - Стойка.m3d
- ТПТ-7.03.01.01 - Пластина.m3d
- ТТМ-2(2х4) Н1 00.003 - Планка.m3d
- ТТМ-3,5(3,5х3,5)Н.00.000 - Тележка приводная.a3d

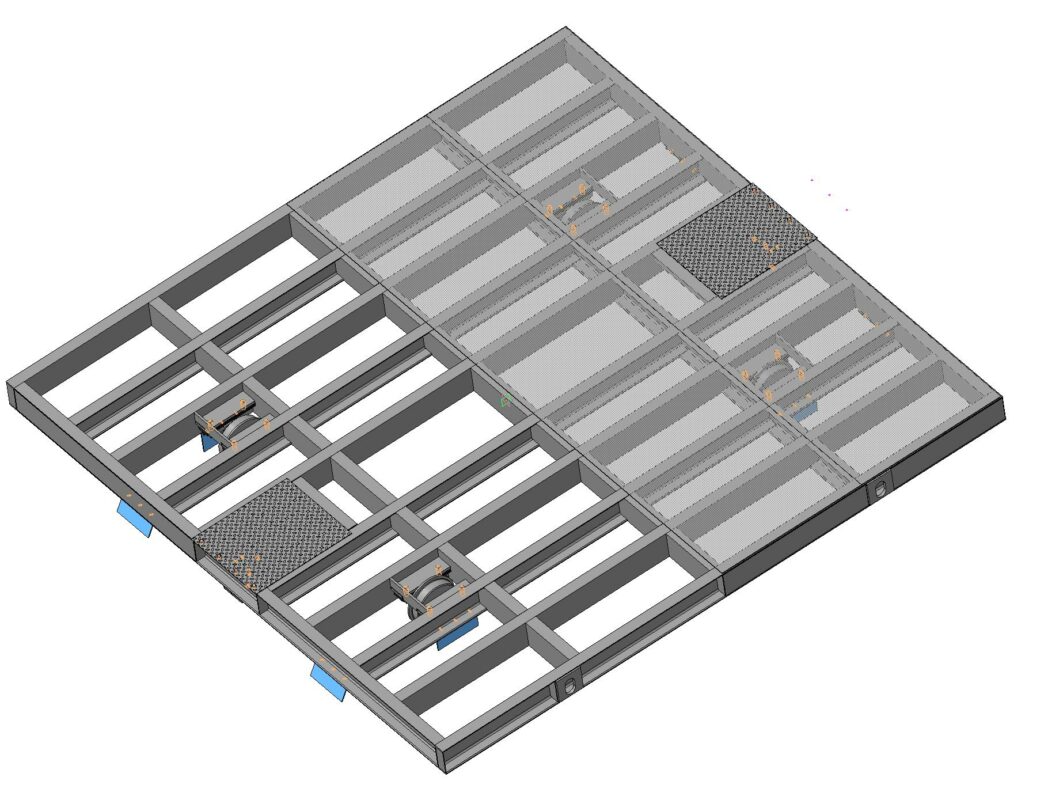

- ТТМ-3,5(3,5х3,5)Н.00.000 - Тележка приводная.jpg

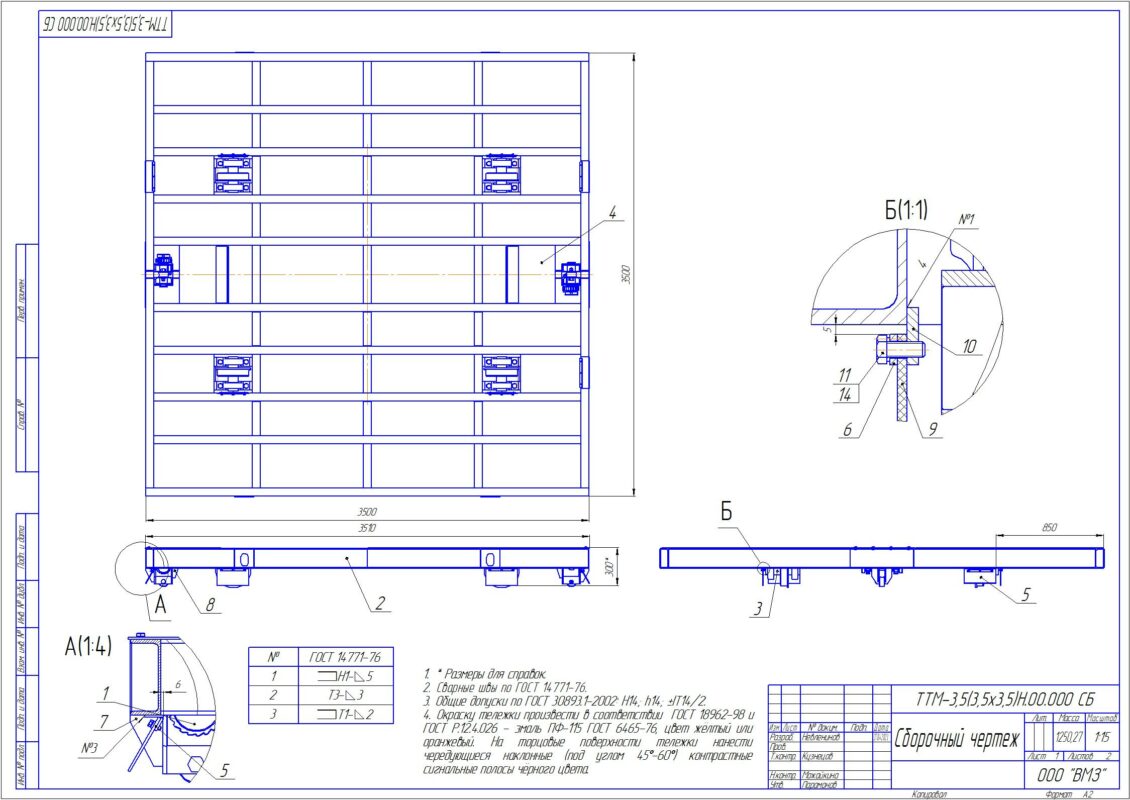

- ТТМ-3,5(3,5х3,5)Н.00.000. СБ - Тележка приводная Сборочный чертеж(1).jpg

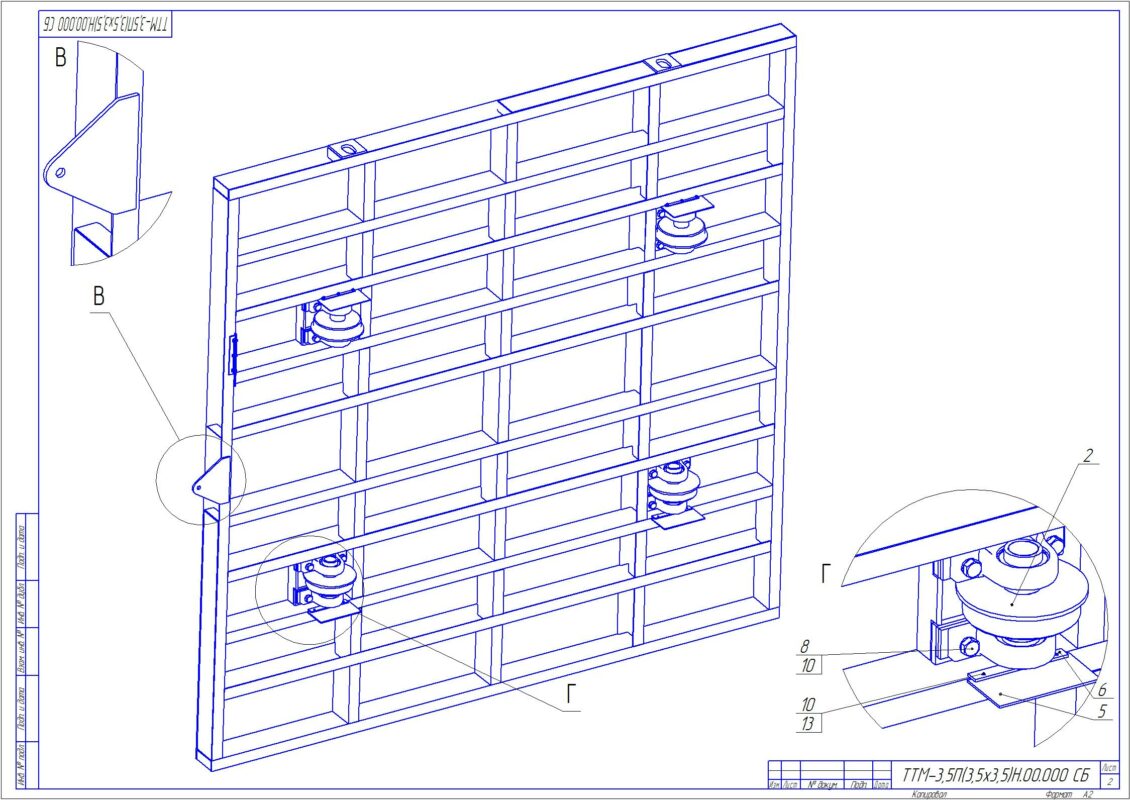

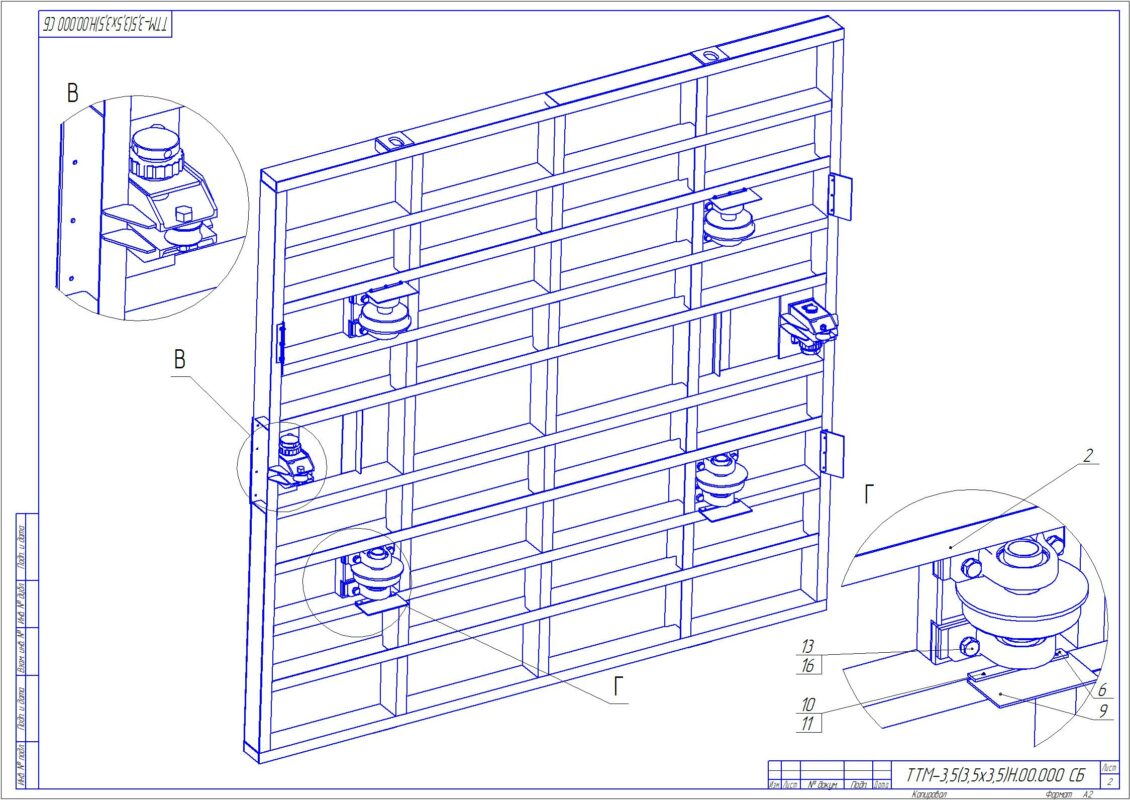

- ТТМ-3,5(3,5х3,5)Н.00.000. СБ - Тележка приводная Сборочный чертеж(2).jpg
- ТТМ-3,5(3,5х3,5)Н.00.000. СБ - Тележка приводная Сборочный чертеж.cdw

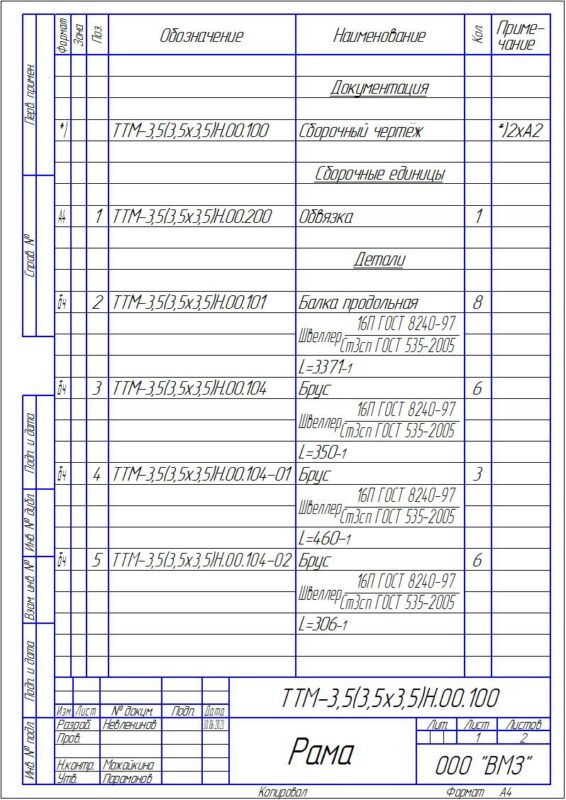

- ТТМ-3,5(3,5х3,5)Н.00.100 - Рама..(1).jpg
- ТТМ-3,5(3,5х3,5)Н.00.100 - Рама..(2).jpg

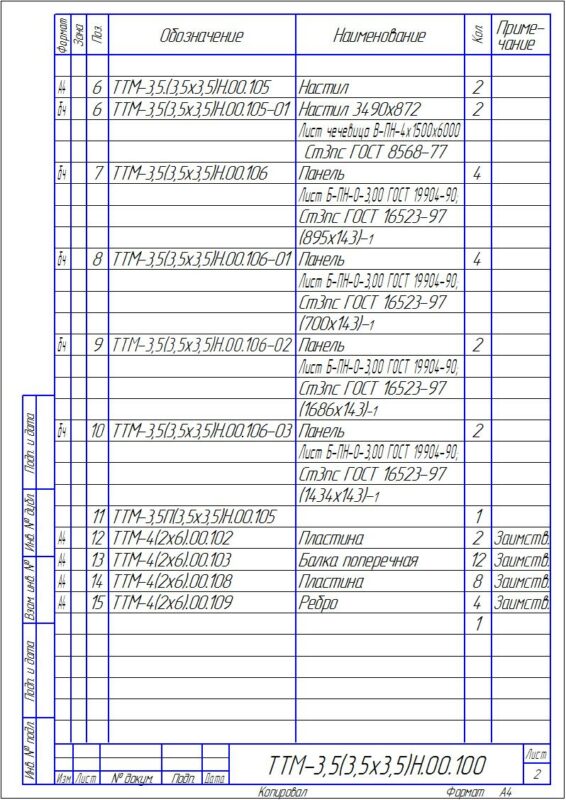

- ТТМ-3,5(3,5х3,5)Н.00.100 - Рама...spw
- ТТМ-3,5(3,5х3,5)Н.00.100 - Рама..spw
- ТТМ-3,5(3,5х3,5)Н.00.100 - Рама.a3d
- ТТМ-3,5(3,5х3,5)Н.00.100 - Рама.spw
- ТТМ-3,5(3,5х3,5)Н.00.104-02 - Брус.m3d
- ТТМ-3,5(3,5х3,5)Н.00.105 - Настил.m3d
- ТТМ-3,5(3,5х3,5)Н.00.200 - обвязка.a3d
- ТТМ-3,5(3,5х3,5)Н.00.200 СБ - Обвязка Сборочный чертеж.cdw
- ТТМ-3,5(3,5х3,5)Н.00.201-Брус.m3d
- ТТМ-3,5(3,5х3,5)Н.00.202-Брус.m3d
- ТТМ-3,5(3,5х3,5)Н.00.1000 СБ - Рама Сборочный чертеж.cdw
- ТТМ-3,5+3,5(3,5х3,5)Н - Тележка.a3d

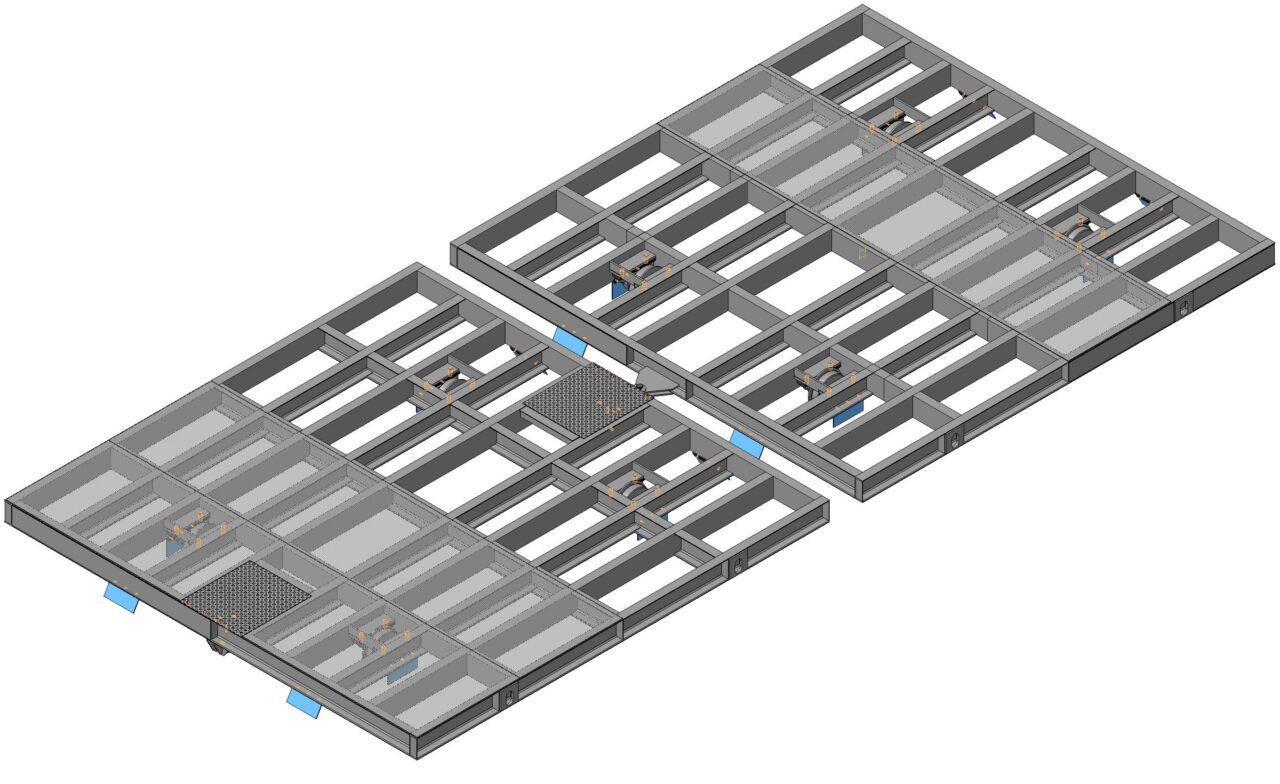

- ТТМ-3,5+3,5(3,5х3,5)Н - Тележка.jpg
- ТТМ-3,5+3,5(3,5х3,5)Н - Тележка.stp
- ТТМ-3,5+3,5(3,5х3,5)Н.00.000 - Тележка прицепная.spw
- ТТМ-3,5+3,5(3,5х3,5)Н.00.000 СБ - Тележка прицепная Сборочный чертеж.cdw
- ТТМ-3,5П(3,5х3,5)Н - Тележка прицепная.a3d

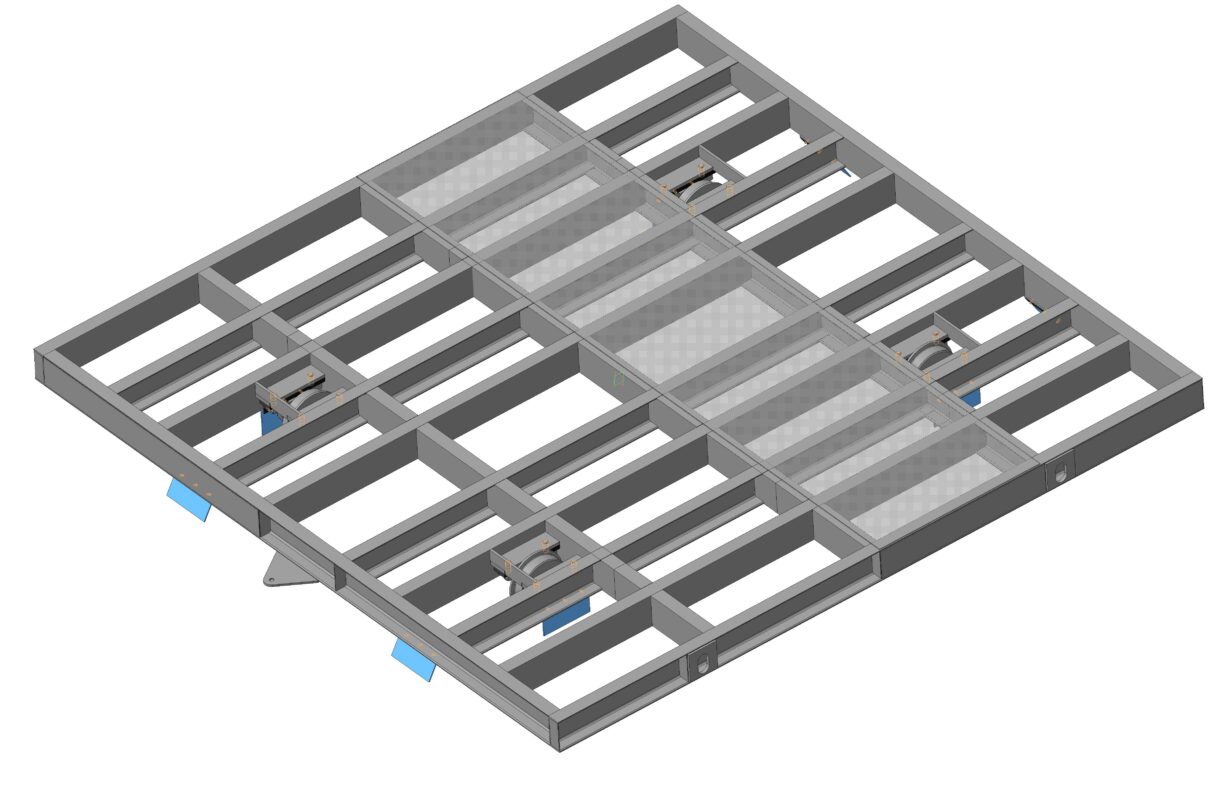

- ТТМ-3,5П(3,5х3,5)Н - Тележка прицепная.jpg
- ТТМ-3,5П(3,5х3,5)Н.00.000 - Тележка прицепная.spw

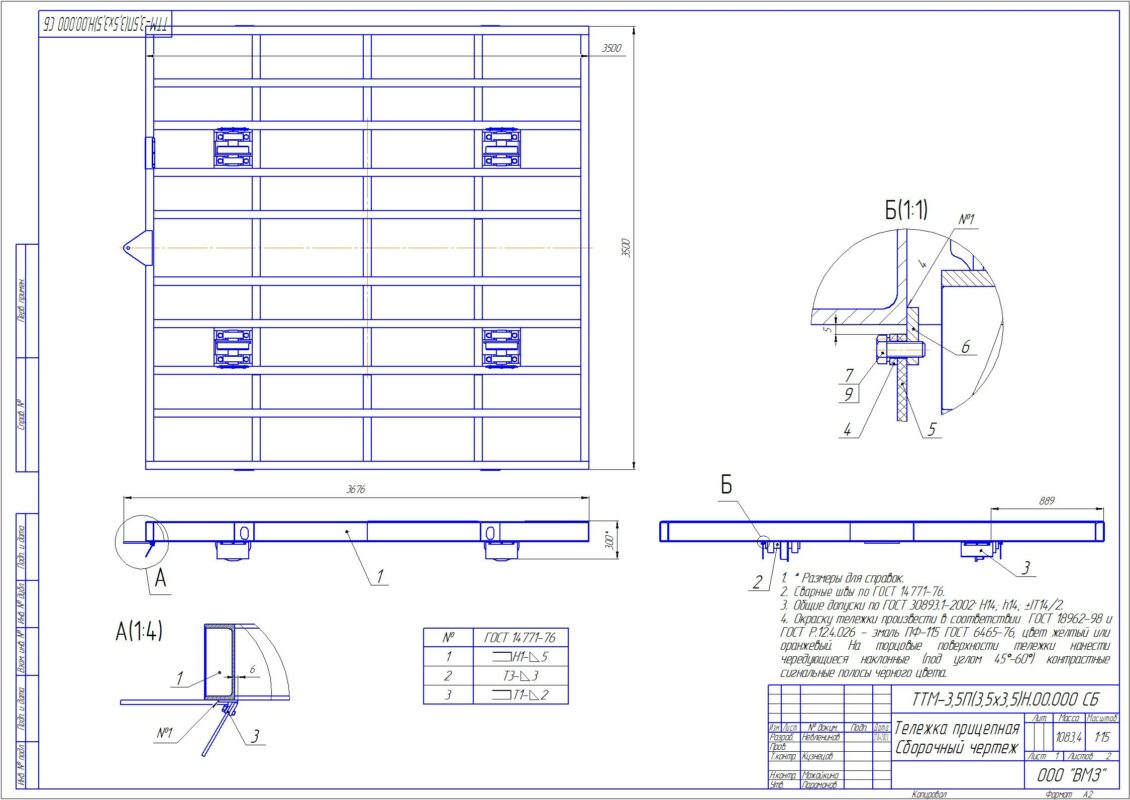

- ТТМ-3,5П(3,5х3,5)Н.00.000. СБ - Тележка приводная Сборочный чертеж(1).jpg
- ТТМ-3,5П(3,5х3,5)Н.00.000. СБ - Тележка приводная Сборочный чертеж(2).jpg
- ТТМ-3,5П(3,5х3,5)Н.00.000. СБ - Тележка приводная Сборочный чертеж.cdw
- ТТМ-3,5П(3,5х3,5)Н.00.100 - Рама.a3d
- ТТМ-3,5П(3,5х3,5)Н.00.100 - Рама.cdw
- ТТМ-3,5П(3,5х3,5)Н.00.100 - Рама.spw
- ТТМ-3,5П(3,5х3,5)Н.00.101 - Балка продольная.m3d
- ТТМ-3,5П(3,5х3,5)Н.00.104 - Брус..m3d
- ТТМ-3,5П(3,5х3,5)Н.00.104-01 - Брус..m3d
- ТТМ-3,5П(3,5х3,5)Н.00.104-02 - Брус..m3d
- ТТМ-3,5П(3,5х3,5)Н.00.105 - Настил.m3d
- ТТМ-3,5П(3,5х3,5)Н.00.106 - Панель.m3d
- ТТМ-3,5П(3,5х3,5)Н.00.106-01 - Панель.m3d
- ТТМ-3,5П(3,5х3,5)Н.00.106-02 - Панель.m3d
- ТТМ-3,5П(3,5х3,5)Н.00.106-03 - Панель.m3d
- ТТМ-3,5П(3,5х3,5)Н.00.200 - Обвязка.spw
- ТТМ-4(2х6).00.001 - Косынка.m3d
- ТТМ-4(2х6).00.002 - Косынка.m3d
- ТТМ-4(2х6).00.003 - Пластина защитная.cdw
- ТТМ-4(2х6).00.003 - Пластина защитная.m3d
- ТТМ-4(2х6).00.004 - Планка.cdw
- ТТМ-4(2х6).00.004 - Планка.m3d
- ТТМ-4(2х6).00.102 - Пластина.m3d
- ТТМ-4(2х6).00.103 - Балка поперечная.cdw
- ТТМ-4(2х6).00.103 - Балка поперечная.m3d
- ТТМ-4(2х6).00.104 - Брус.m3d
- ТТМ-4(2х6).00.106 - Проушина.m3d
- ТТМ-4(2х6).00.107 - Ребро.m3d
- ТТМ-4(2х6).00.108 - Пластина.cdw
- ТТМ-4(2х6).00.108 - Пластина.m3d
- ТТМ-4(2х6).00.109 - Ребро.cdw
- ТТМ-4(2х6).00.109 - Ребро.m3d
- ТТМ-4(2х6).00.200 - Обвязка.spw
- ТТМ-4(2х6).00.300-Блок колесный.a3d
- ТТМ-4(2х6).00.301-Ось.m3d
- ТТМ-4(2х6).00.302-Втулка.m3d
- ТТМ-4(2х6).00.303 - Колесо.m3d
- ТТМ-4(2х6).00.304- Проставка.m3d
- ТТМ-4(2х6).00.400 - Люк.a3d
- ТТМ-4(2х6).00.401 - Панель.m3d
- ТТМ-4(2х6).00.402 - Пластина.m3d
- ТТМ-4(2х6).00.403 - Ребро.m3d
- ТТМ-5+5(2,0х4,0)00.001 - Деталь.m3d
- ТТМ-5+5(2,0х4,0)00.002 - Деталь.m3d
- ТТМ-5+5(2,0х4,0)00.002 - Пластина.cdw
- ТТМ-5+5(2,0х4,0)00.003 - Деталь.cdw
- ТТМ-5+5(2,0х4,0)00.003 - Деталь.m3d
- ТТМ-5+5(2х4).07 - Фиксатор.m3d
- ТТМ-5П(2,0х4,0).00.106-03 - Панель.m3d
- ТТМ-10(2х6)Н1.00.500 - Брызговик.a3d
- ТТМ-10(2х6)Н1.00.501 - Пластина защитная.m3d
- ТТМ-10(2х6)Н1.00.502 - Основание.m3d
