Рабочее оборудование обратная лопата с Нк = 7.2 м (измененная рукоять) к экскаватору ЭО-5124

Воронежский Государственный Архитектурно-Строительный Университет
Кафедра Строительной Техники и Инженерной Механики имени профессора Н.А. Ульянова
Курсовой проект по дисциплине ''Теория машин для разработки грунтов''
На тему: "Рабочее оборудование обратная лопата с Нк = 7.2 м (измененная рукоять) к экскаватору ЭО-5124"
Воронеж 2014

В данном проекте рассматривается Экскаватор ЭО-5124 с обратной лопатой и Н = 7,2 м. Произведен общий расчет, расчет главной рабочей нагрузки, определение реакций в шарнирах и расчеты на прочность. Курсовой проект состоит из графической части-3 листа формата А1, из 5 листов спецификации, и 29 листов пояснительной записки.

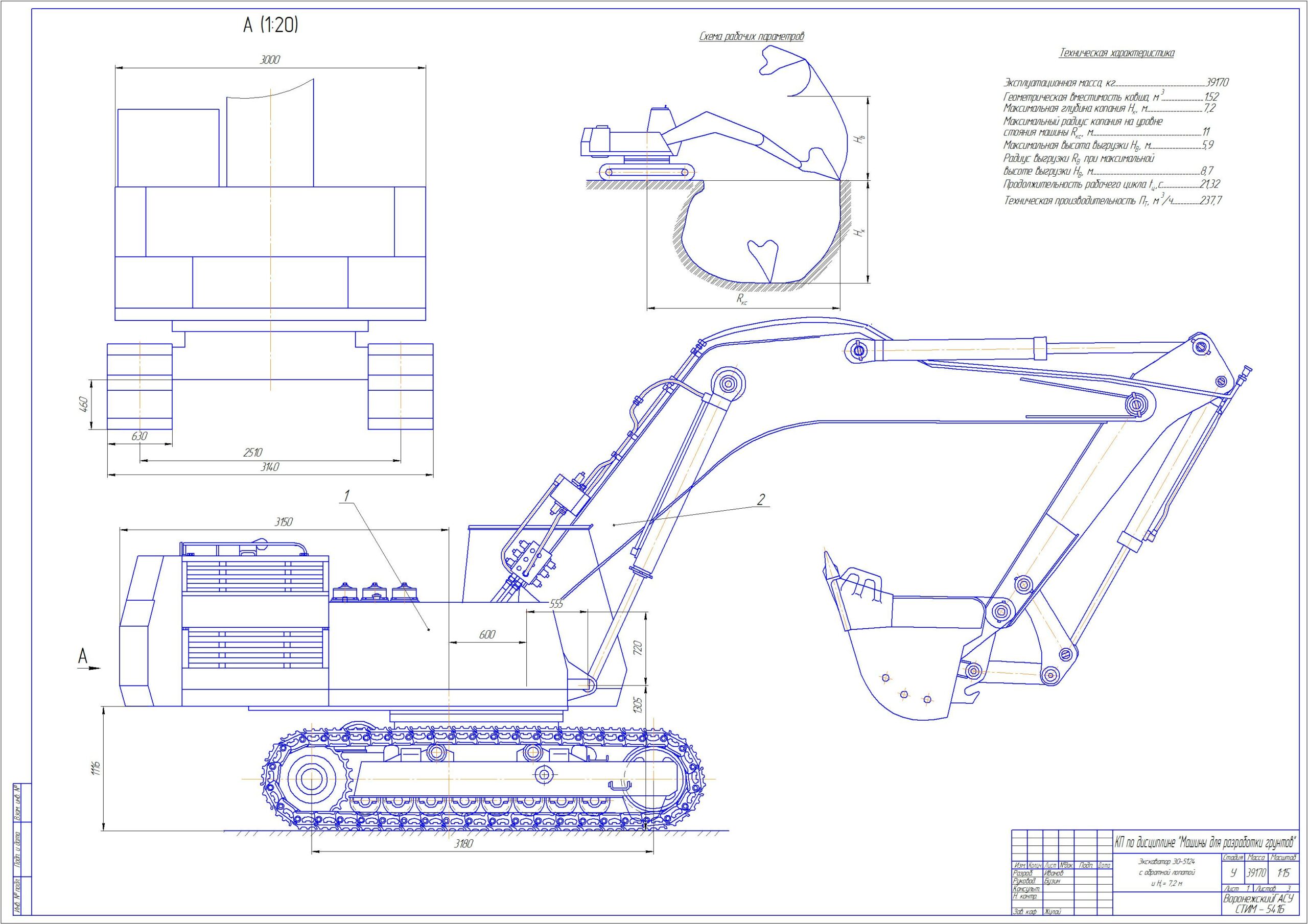

Состав: Экскаватор (СБ), Рабочее оборудование (ВО), Остов рукояти (ВО). Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D V15
