Экскаватор с обратной лопатой ЭО-4121

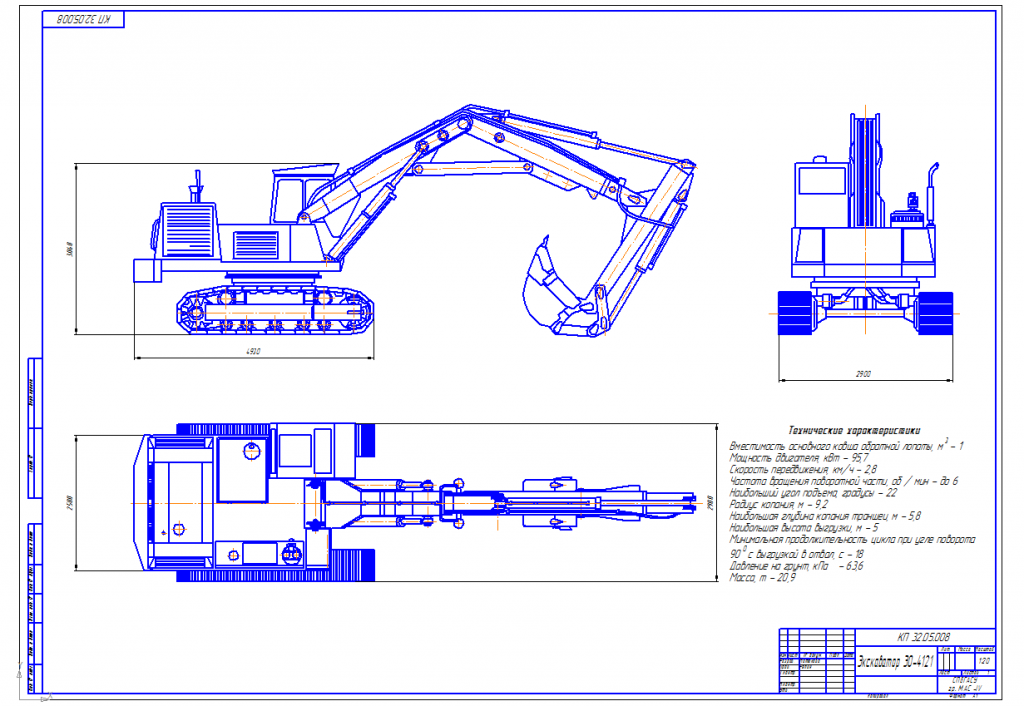

Чертеж одноковшового экскаватора с обратной лопатой ЭО-4121
Для курсовой работы по МЗР(машины для земляных работ) СПбГАСУ гр. МАС -IV

Технические характеристики
Вместимость основного ковша обратной лопаты, м - 1
Мощность двигателя, кВт - 95,7
Скорость передвижения, км/ч - 2,8
Частота вращения поворотной части, об / мин - до 6
Наибольший угол подъема, градусы - 22
Радиус копания, м - 9,2
Наибольшая глубина копания траншеи, м - 5,8
Наибольшая высота выгрузки, м - 5
Минимальная продолжительность цикла при угле поворота
90 с выгрузкой в отвал, с - 18
Давление на грунт, кПа - 63,6
Масса, т - 20,9

Состав: ВО Язык документа

Софт: Компас v12

Файлы:

общий вид.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
