Экскаватор ЭО-4121 с мульчером

СибАДИ, ТНКИ, Спецмашины
Курсовой проект на тему: "Общий расчёт одноковшового экскаватора ЭО-4121Б с мульчером"
Омск 2014

Экскаватор ЭО-4121Б полноповоротный, универсальный строительный экскаватор на гусеничном ходу с гидравлическим объемным приводомв. Мульчер — оборудование, предназначенное для измельчения древесины, пней и кустарника на корню. На Российском рынке в настоящее время представлено большое количество производителей мульчеров.
Мульчирование – как одна из передовых технологий в лесопромышленном комплексе Европы и Америки зарекомендовало себя как экономически и технологически выгодная замена ручного и не столь совершенного машинного труда с применением устаревших технических устройств.
Сегодня, мульчеры являются основным рабочим инструментом при проведении самого широкого спектра работ.
За одну смену мульчер способен расчистить до 3-4 га леса с полной утилизацией.
Мульчер заменяет работу бригады из 15 человек, и не требует дорогостоя-щих химикатов, которые опасны для окружающей среды и здоровья людей.
Согласно Лесному кодексу Российской Федерации, измельчение и распределение щепы по обрабатываемой поверхности (мульчирование) является одним из приемлемых способов утилизации порубочных остатков.

Содержание:
Введение...........................................................................................................3
1. Описание конструкций мульчеров
1.1Техническая характеристика машины.......................................................4
2. Рабочее оборудование.................................................................................5
3. Общий расчет экскаватора..........................................................................7
3.2. Тяговый расчет гусеничной машины.......................................................8
5. Гидросистема управления навесным оборудованием..............................16
6. Гидроцилиндр..............................................................................................19
7. Расчет гидроцилиндра................................................................................20
8. Транспортирование.....................................................................................21
9. Хранение .....................................................................................................26
10. Техническое обслуживание.....................................................................28
11. Техника безопасности..............................................................................35
11.1. Техника безопасности при эксплуатации............................................36
11.2. Техника безопасности при работе........................................................36
11.3. Техника безопасности при передвижении экскаватора.....................38
11.4. Техника безопасности при обслуживании и ремонте экскавато-ра.............................................................................................................................39
12. Список литературы....................................................................................41

Состав: Экскаватор с мульчером (ВО), Рабочий орган мульчера, Гидросистема, Обзор конструкций, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

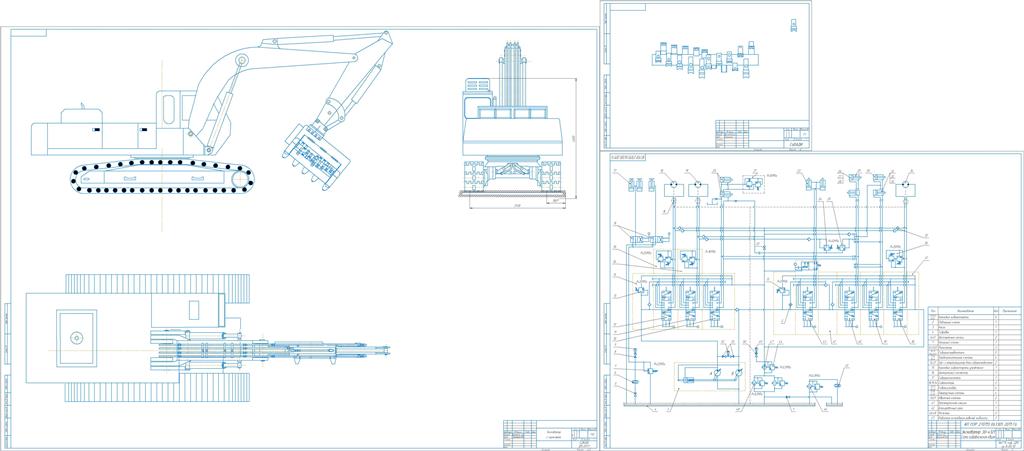

Obschy_vid_exkavatora_s_mulcherom2_zubsimetria.cdw
Гидросистема.cdw
обзор конструкций.jpg
ПЗ записка.doc
Рабочий орган мульчера.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
