Размоточное устройство для троса со счетчиком

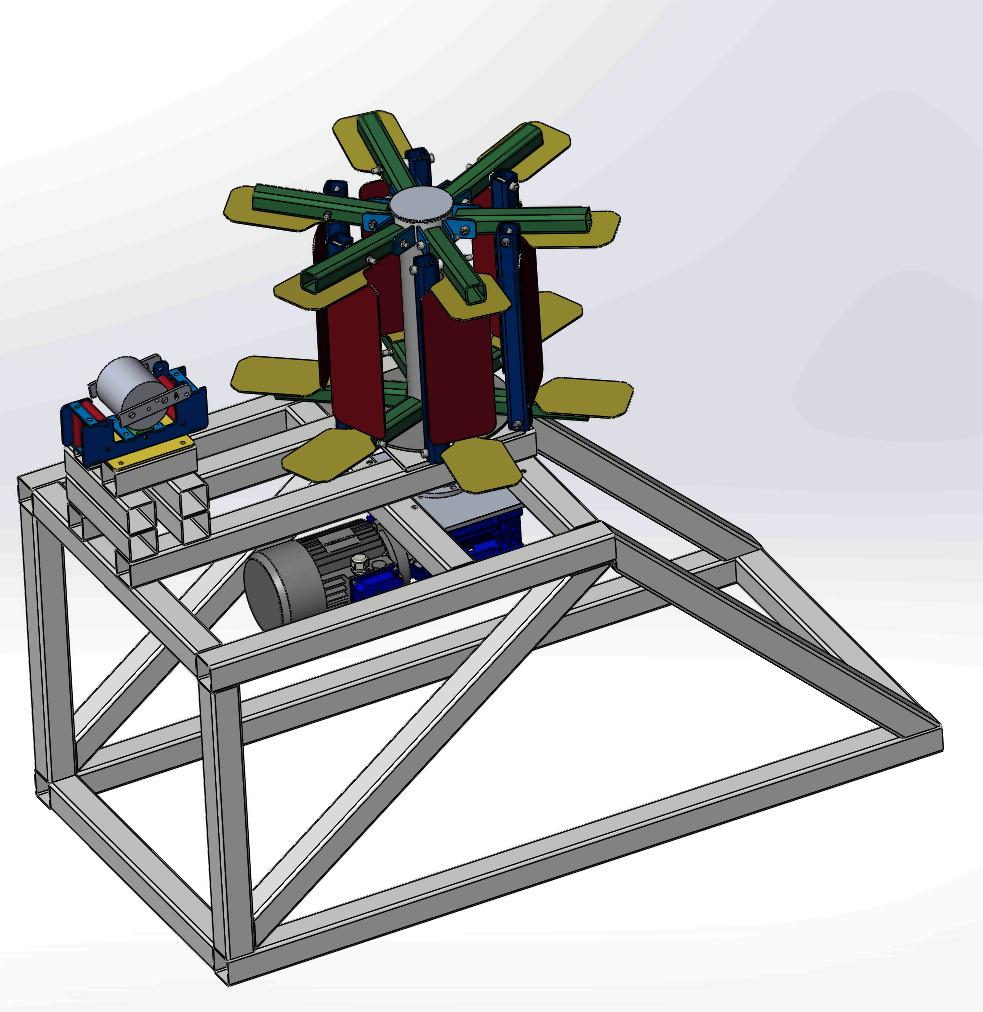

3D Модель размоточного устройства со счетчиком метров. На базе асинхронного электродвигателя, червячного редуктора. Лопатки барабана складываются для снятия намотанного мотка с барабана.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 17

Файлы:

Каталог / Машиностроение и механика / Размоточное устройство для троса со счетчиком

Размоточное устройство для троса со счетчиком\Барабан для размоточного устройства вер 2.SLDASM
Размоточное устройство для троса со счетчиком\Барабан.SLDPRT
Размоточное устройство для троса со счетчиком\Бок счетчика.SLDPRT
Размоточное устройство для троса со счетчиком\Боковина барабана.SLDPRT
Размоточное устройство для троса со счетчиком\Болт М
Размоточное устройство для троса со счетчиком\Болт М
Размоточное устройство для троса со счетчиком\Вал для редуктора.SLDDRW
Размоточное устройство для троса со счетчиком\Вал для редуктора.SLDPRT
Размоточное устройство для троса со счетчиком\Втулка барабана.SLDPRT
Размоточное устройство для троса со счетчиком\Втулка дистанционная 10 мм.SLDPRT
Размоточное устройство для троса со счетчиком\Втулка подвижная.SLDPRT
Размоточное устройство для троса со счетчиком\Гайка М10 с нейлоном.SLDPRT
Размоточное устройство для троса со счетчиком\Деталь2.SLDPRT
Размоточное устройство для троса со счетчиком\Крышка барабана.SLDDRW
Размоточное устройство для троса со счетчиком\лопатка 250.SLDPRT
Размоточное устройство для троса со счетчиком\олик счетчика 40мм.SLDPRT
Размоточное устройство для троса со счетчиком\олик счетчика.SLDPRT
Размоточное устройство для троса со счетчиком\Опора барабана нижняя.SLDPRT
Размоточное устройство для троса со счетчиком\Опора барабана.SLDDRW
Размоточное устройство для троса со счетчиком\Опора барабана.SLDPRT
Размоточное устройство для троса со счетчиком\основание счетчика.SLDPRT
Размоточное устройство для троса со счетчиком\Перегродка.SLDPRT
Размоточное устройство для троса со счетчиком\Плечо рычага счетчик.SLDPRT
Размоточное устройство для троса со счетчиком\Плита редуктора.SLDDRW
Размоточное устройство для троса со счетчиком\Плита редуктора.SLDPRT
Размоточное устройство для троса со счетчиком\Профтруба 40х
Размоточное устройство для троса со счетчиком\Профтруба 40х
Размоточное устройство для троса со счетчиком\Профтруба 40х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Профтруба 60х
Размоточное устройство для троса со счетчиком\Разматывающее устройство.SLDASM
Размоточное устройство для троса со счетчиком\Сборка3.SLDASM
Размоточное устройство для троса со счетчиком\Стопор шпонки.SLDDRW
Размоточное устройство для троса со счетчиком\Стопор шпонки.SLDPRT
Размоточное устройство для троса со счетчиком\Счетчик.SLDASM
Размоточное устройство для троса со счетчиком\Труба 100х12.SLDPRT
Размоточное устройство для троса со счетчиком\Фланец барабана.SLDDRW
Размоточное устройство для троса со счетчиком\Фланец барабана.SLDPRT
Размоточное устройство для троса со счетчиком\Червячный мотор-редуктор 063.SLDPRT
Размоточное устройство для троса со счетчиком\Червячный мотор-редуктор motovario nmrv 90.SLDPRT
Размоточное устройство для троса со счетчиком\Шайба бараюана.SLDPRT
Размоточное устройство для троса со счетчиком\Шайба опорная.SLDPRT
Размоточное устройство для троса со счетчиком\Язык под приварку.SLDPRT
