Размоточное устройство

167

300

Размоточное устройство является составной частью линий по обработке пруткового бунтового металла и предназначено для разматывания бунта с достаточно высокими скоростями, что позволяет использовать его в линиях волочения.

3D Модели бунтовой металл Волочение разматывающее устройство

Автор

Александр Горбачёв

Дата

24.04.2019

Язык

Русский

Состав

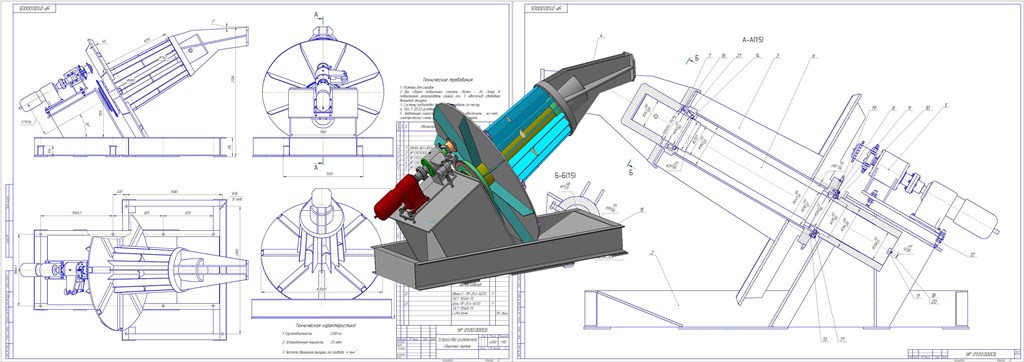

3D Сборка и сборочный чертеж на 2-х листах А1

Софт

КОМПАС-3D 13SP2 Как открыть?
