Разработка установки для слива масла

0
322
13581
14
3
100

Отличная конструктивка для дипломного проекта с хорошим объемом чертежей и необходимыми расчетами.

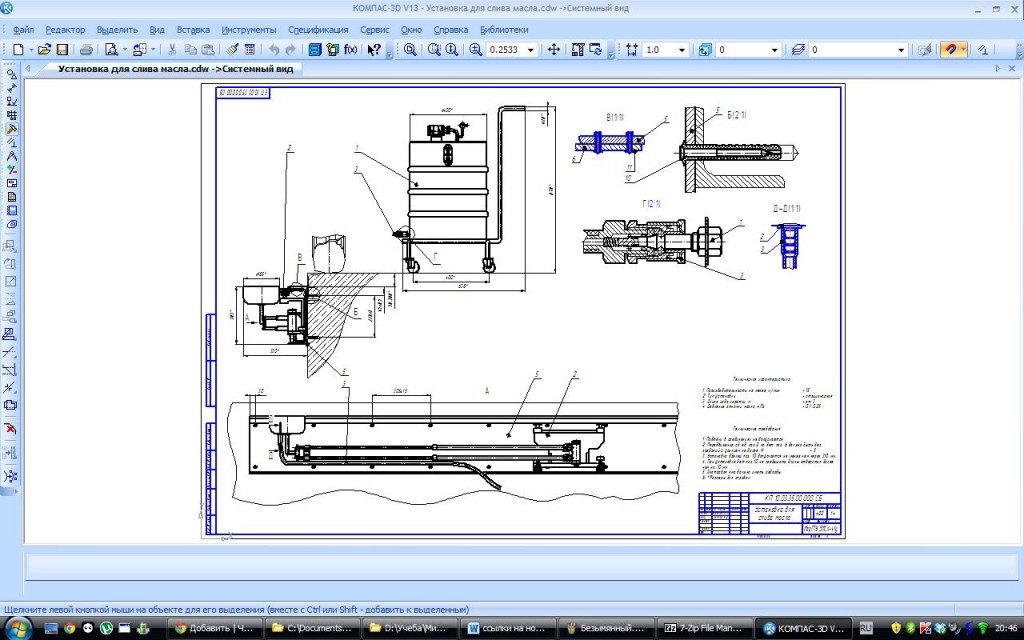

Устройство слива масла представляет собой установленную на направляющий швеллер 4 каретку 5 на которой шарнирно запреплены удлиняющиеся штанги 6 на конце которых расположена воронка 7. Направляющий швеллер должен крепиться сверху к металлической реборде ямы 2, а с низу в бетон дюбель-гвоздями. Ворошка 7 соединена шлангом через быстросъёмную муфту 8 с бочкой 9 расположенной на тележке 12. в бочке имеется смотровое стекло 11 для контроля уровня масла. Откачка происходит благодаря вакуумному насосу 10.


Сообщить о проблеме
Автор
user-avatar Михаил
Дата
23.11.2012
Язык
Русский
Состав
ВО, СБ,Спецификации,Деталировка, ПЗ
Софт
КОМПАС-3D Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 5 А4.cdw
  • 4 А3.cdw
  • Спецификация2.spw
  • Спецификация1.spw
  • 7 А4.cdw
  • 1 А4.cdw
  • 6 А4.cdw
  • 2 А4.cdw
  • 3 А4.cdw
  • Установка для слива масла.cdw
  • маслозаборник.cdw
  • ДП УСМ Р3.doc
