Сборка захвата

Харьковский Авиационный Университет
Курсовий проект з дисципліни «Комп’ютерні технології проектування»
на тему: «3D модель назва складальної одиниці»

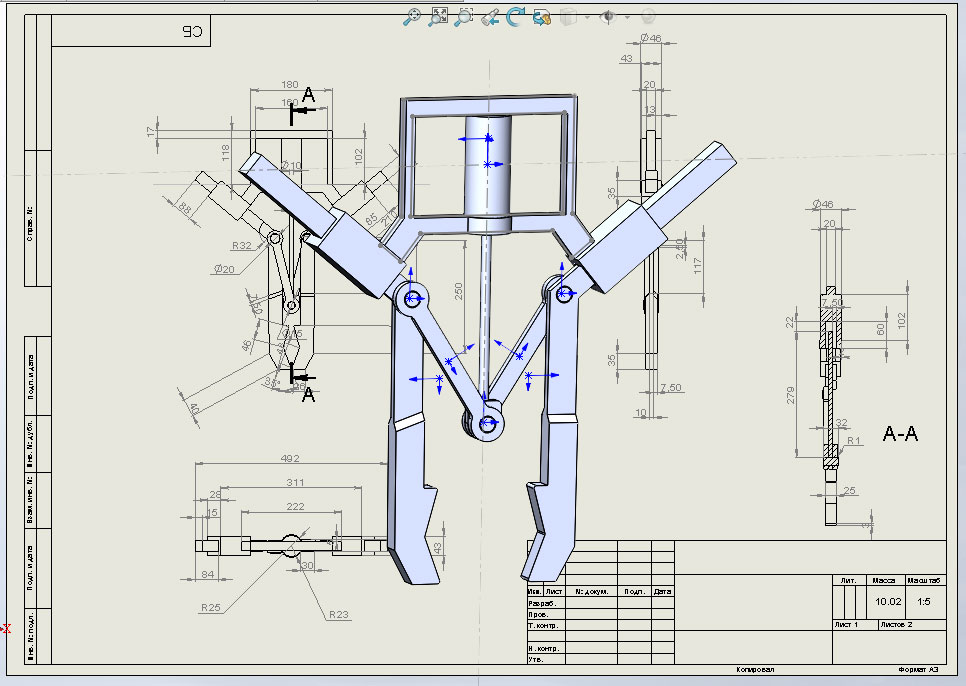

Техническое задание на выполнение курсового проекта: Исходными данными для выполнения курсового проекта являются эскиз общего вида захватного устройства для промышленных роботов (до 10-15 деталей) и величина масштаба, в котором выполнен эскиз.
Захват предназначен для подъема, удержания и перемещения деталей при выполнении различных технологических операций и обеспечивают безопасное производство погрузочно-разгрузочных работ во многих отраслях промышленности. Захват является одним из важных элементов ГАЛ. Перемещение клещнейпроизводиться под действием блока управления гидравлики, чтобы мы могли контролировать необходимое положение.Корпусная конструкция захвата включает в себя корпус захвата, клещень, втулка, две серьги, штока. Корпус захвата, серьги и клещни изготавливаются из стали 30 Л литьем с последующей механической обработкой. Втулки изготовлены из стального прутка механической обработкой. Сборку захвата начинают с установки клещней в соответствующее отверстие в корпусзахвата. Далее серьга , втулка, шток и узлы соединяются по тугой посадке, обеспечивающим требование захвата.

Описание построения 3D модели сборки и деталей по отдельности.
Создание вида сборки с разнесенными частями
Построение рабочего чертежа детали
Создание спецификации
