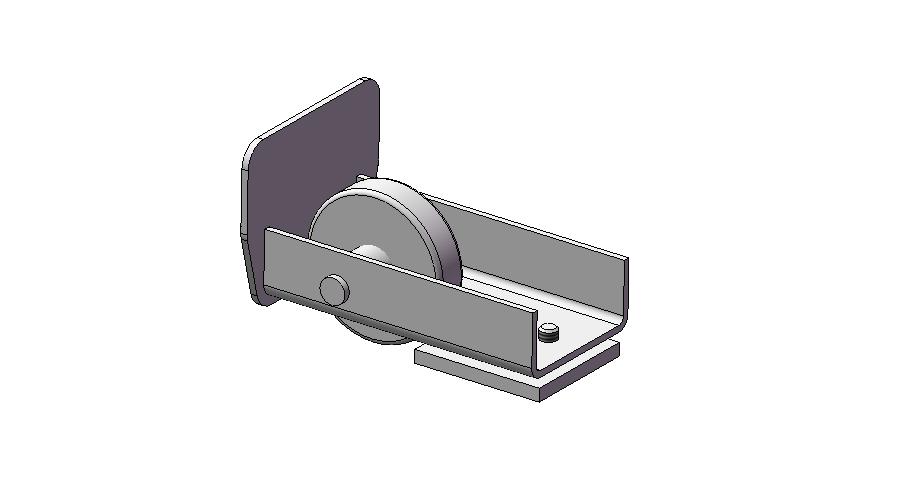

Ролик концевой съемный 024 ЕВРО

Модель концевого съемного ролика 024 ЕВРО предназначена для использования при компоновке и разработке откатных ворот ЕВРО. Он создает дополнительную опору, совместно с ловителем нижним (код 030) снижает напряжение в области касания сопряжения направляющей с роликовой опорой (код 006) в статическом закрытом состоянии ворот.
Преимущество съемного ролика заключается в простоте сборки и обслуживания откатных ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот.
При настройке положения створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм.
Имеется габаритный чертеж РОЛТЭК
