МГТУ им.Н.Э.Баумана
Кафедра информатики и систем управления
Курсововй проект по дисциплине "Основы конструирования приборов"
На тему: "Рулевая машина"
Москва 2014

В данном курсовом проекте рассматривается проектирование Рулевой машины.
Курсовой проект содержит:
29 страниц формата А4 расчётно-пояснительной записки
7 листов формата А4 спецификаций и перечни элементов
1 лист формата А3 - муфта в сборе
4 листа формата А2 - Выходной вал в сборе, Габаритный чертёж, кинематическая схема

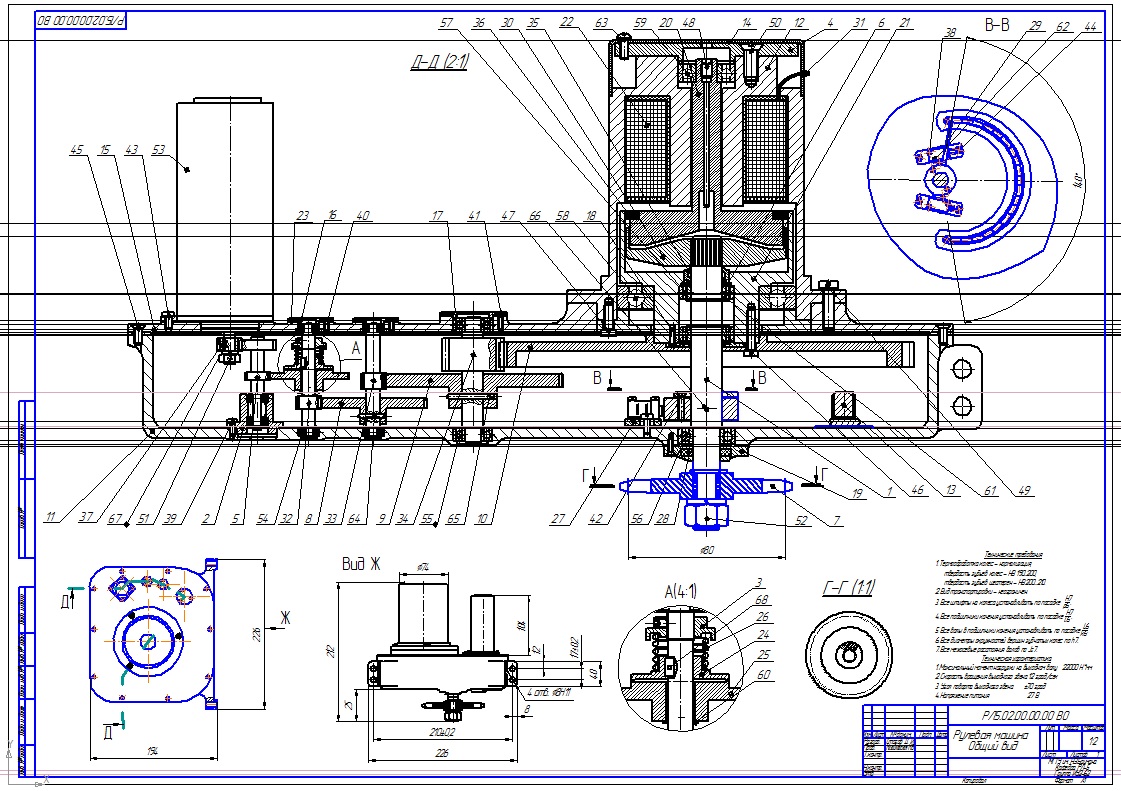

4 листа формата А1 - общий вид, крышка, крышка корпуса, сборочный чертёж

Рулевая машина состоит из следующих основных узлов: электродвигаетля, редуктора с муфтой сцепления, элементов электрической схемы управления и выходного звена.
Приводным двигателем служит управляемый двигатель-генератор, от которого крутящий момент через редуктор передается на выходное звено, связанное непосредственно через кинематику или бустерное управление с соответствующим рулем летательного аппарата. Выходным звеном служит либо торсовый барабан, либо звездочка цепной передачи. Максимальный момент, развиваемый двигателем, ограничен муфтой пересиливания (предохранительной муфтой), встроенной в конструкцию редуктора. Выходное звено РМ связано с выходным валом редуктора с помощью электромагнитной муфты сцепления, позволяющей при снятии с нее напряжения отключить выходное звено от редуктора, обеспечивая ему свободное вращение. К элементам электрической схемы управления относятся потенциометр обратной связи и концевые выключатели.

Содержание:

Техническое задание…………………………………………………… 3
Устройство и принцип действия……………………………………….6
Выбор электродвигателя………………………………………………. 7
Кинематический расчет редуктора…………………………………….7
Определение числа ступеней…………………………………………..7
Силовой и геометрический расчет зубчатых передач:………………9
Расчет на изгибную прочность……………………………………….10
Геометрический расчет…………………………………………….....12
Расчет максимальной погрешности мёртвого хода………………...13
Расчет валов……………………………………………………….…..14
Выбор и расчет подшипников качения……………………………...21
Расчет электромагнитной фрикционной муфты……………………24
Литература……………………………………………………………27



Автор
Millman
Дата
26.10.2014
Язык
Русский
Состав
Перечень элементов к Рулевой машине, крышка подшипника, спецификации к валу, схема деления, общий вид, крышка корпуса, крышка в сборе, сборочный чертёж, Выходной вал в сборе, габаритный чертеж, кинематическая схема, муфта в сборе, вал в сборе
Софт
КОМПАС-3D 14 Как открыть?
Содержимое архива
  • Сборочный чертеж А1.cdw
  • Спецификация val 1л А4.cdw
  • Спецификация 1л А4.cdw
  • Крышка подшипника A4.cdw
  • Кинематическая схема A2.cdw
  • Крышка корпуса А1.cdw
  • 2л.cdw
  • Общий вид А1.cdw
  • 3л.cdw
  • 1л.cdw
  • Габаритный A2.cdw
  • Схема деления А1.cdw
  • Val 2 А3.cdw
  • Выходной вал в сборе А2.cdw
  • Спецификация 2л А4.cdw
  • KRISHKA A1.cdw
  • Спецификация val 2л А4.cdw
  • РПЗ.docx
  • Sborka_Mufta A3.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 5
user-avatar
20.06.2024 в 12:25

можно узнать все входные данные курсового проекта?

user-avatar
Андрей Модератор
20.06.2024 в 12:50

Уже отвечали на подобный вопрос выше, добавлю

Нашим условиям подходит следующий двигатель:
ДПР-52-Ф1-О3
Номинальная мощность, Рном=27 Вт
Номинальное напряжение, Uном=27 В
Номинальная скорость, nном=4500 об/мин
Пусковой момент, Мп=67 мН*мм

Кинематический расчет редуктора.
Зная скорость вращения вала двигателя, найдем общее передаточное отношение редуктора: 1500

user-avatar
07.06.2024 в 12:35

А не подскажите какая муфта и какие начальные условия курсового?

user-avatar
Андрей Модератор
07.06.2024 в 12:56

Добавили содержание - там "электромагнитной фрикционной муфты" Исходные данные явным образом не указаны. Но в выборе двигателя участвует Мн=8 и n=18

user-avatar
Пользователь
11.03.2015 в 01:41

Очень помогло, спасибо!
