Совершенствование технологии механической обработки наплавленных деталей класса круглые стержни (распред.вала двигателя КАМАЗ – 740)

0
262
2045
0
2

Костанайский инженерно-экономический университет им. М. Дулатова
Кафедра Машиностроительные технологии
Дипломная работа на тему Совершенствование технологии механической обработки наплавленных деталей класса круглые стержни (распред.вала двигателя КАМАЗ – 740)
Дипломная работа содержит: 63 страницы, 4 иллюстрации, 7 таблиц и 33 использованных источника.

В данном дипломном проекте проанализирован технологический процесс механической обработки наплавленных деталей класса круглые стержни, на примере распределительного вала двигателя КАМАЗ – 740 и предложены улучшения технологии их ремонта. Разработано приспособление для обработки наплавленных шеек распределительных валов на круглошлифовальном станке.
Содержание дипломной работы:
Введение
1. Технико-экономическое обоснование проекта
1.1 Исходные данные, анализ детали и ее конструкторское назначение
1.2 Обоснование целесообразности проекта
1.3 Схема технологического процесса изготовления распределительного вала
1.4 Схема технологического маршрута наплавки и обработки изношенных распределительных валов
1.5 Обзор способов наплавки распределительных валов
1.6 Обзор способов механической обработки распределительных валов
1.7 Цель и задачи дипломного проектирования
2 Технологическая часть
2.1 Анализ характеристик наплавленного слоя
2.2 Анализ обработки материалов шлифованием
2.2.1 Сила резания и мощность при шлифовании
2.3 Технология механической обработки наплавленного распределительного вала
2.4 Нормирование технологического процесса
2.5 Описание приспособления и его конструкция
2.5.1 Обоснование выбора
2.5.2 Устройство и принцип работы приспособления
2.5.3 Расчет основных параметров приспособления
2.5.3.1 Прочностные расчеты
2.5.3.2 Расчет клиноременной передачи
3 Рачет площедей механического участка
3.1 Расчет площадей производственного участка
3.2 Расчет площадей для складирования заготовок
3.3 Расчет площадей для складирования готовых деталей
3.4 Расчет площадей для контроля деталей и противопожарного инвентаря
4 Организационная часть
4.1 Планирование оборудования и рабочих мест на участке
4.2 Организация транспортировки изделий на участке
4.3 Организация технологического контроля
4.4 Снабжение рабочих мест инструментом и оснасткой
5 Охрана труда и окружающей среды
5.1 Анализ безопасности и безвредности при восстановлении изношенных деталей
5.2 Требования безопасности на участке
5.2.1 Требования техники безопасности
5.2.2 Требования производственной санитарии
5.2.3 Требования пожарной безопасности
5.2.4 Требование электробезопасности
5.3 Охрана окружающей среды
6. Экономическая часть
Заключение
Список литературы
Приложения



Дата
09.12.2014
Язык
Русский
Состав

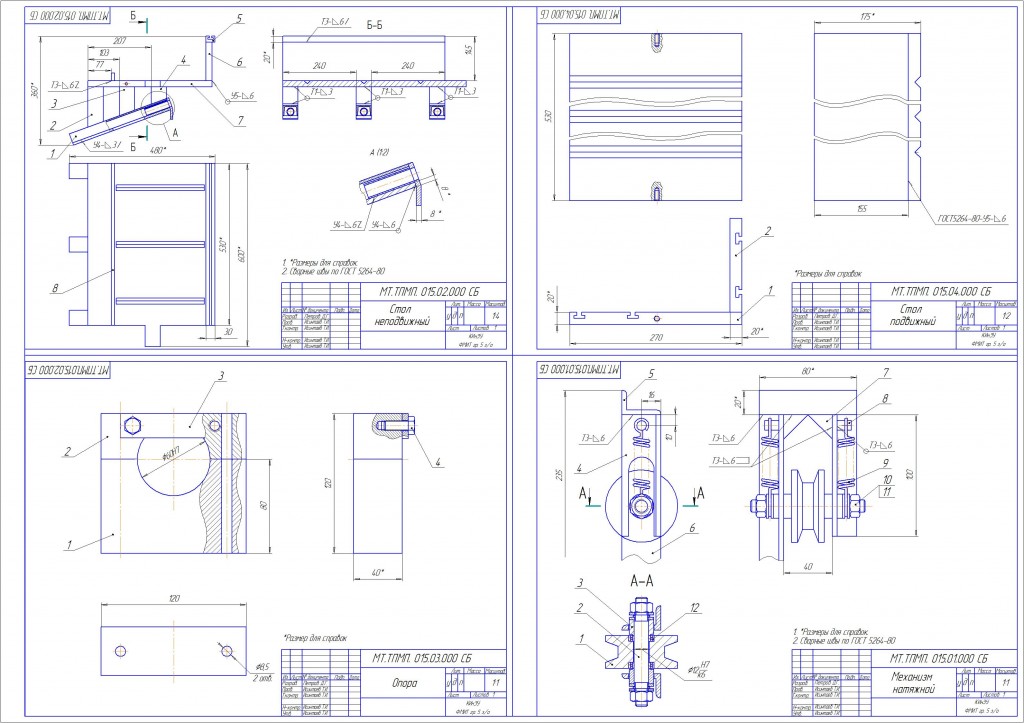

Схема технологического процесса изготовления распределительного вала(ТС). Схема технологического процесса наплавки и обработки распределительного вала(ТС). Технологическая карта. Приспособление для копирования (СБ). Стол неподвижный (СБ). стол подвижный (СБ). Механизм натяжной (СБ).
Софт
КОМПАС-3D 14 Как открыть?
Содержимое архива
  • Петров Д.Г
    • чертежи на печать
      • тех напл и об-ки.cdw
      • спец. стол непод..cdw
      • механизм натяжной,опора,столы.jpg
      • механизм натяжной,опора,столы.cdw
      • детали.cdw
      • тех карта1.cdw
      • тех изгот-я.cdw
      • спец. опора.cdw
      • спец.прспос.для копир.cdw
      • спец.стойка.cdw
      • спец. мех.натяж.cdw
      • спец. стол подв.cdw
      • тех.карта2.cdw
      • присп.для копирования.cdw
      • Экономическая часть.cdw
      • ведом.cdw
    • доклад Петров.doc
    • ДП полностью.doc
