Разработка маршрута обработки изготовления детали "Червяк" механической обработкой

0
0
6
0
0
50

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«МИРЭА – Российский технологический университет»
РТУ МИРЭА
Институт перспективных технологий и индустриального программирования
Кафедра цифровых и аддитивных технологий
КУРСОВОЙ ПРОЕКТ (РАБОТА)
по дисциплине Технологические основы машиностроения
Тема курсового проекта (работы) Проектирование маршрута механической обработки детали «Червяк»

Содержание
Введение 5
1. Исходные данные 6
2. Технологический раздел 7
2.1 Анализ исходных данных 7
2.1.1 Служебное назначение детали 7
2.1.2 Конструкторско-технологическая характеристика детали 8
2.1.3 Расчет такта выпуска и определение типа производства 10
2.2 Анализ технологичности конструкции детали 11
2.3 Выбор исходной заготовки и метода её изготовления 13
2.3.1 Выбор метода получения заготовки 13
2.3.2 Назначение припусков заготовки 15
2.3.3 Проектирование поковки 16
2.4 Выбор технологических баз 16
2.5 Выбор типового техпроцесса и анализ базового варианта 18
2.6 Разработка технологического процесса изготовления детали 20
2.6.1 Разработка маршрута обработки поверхностей 20
2.6.2 Формирование маршрута обработки детали «Головка» 22
2.6.3 Выбор технологического оборудования 23
Заключение 25
Список использованных источников 266

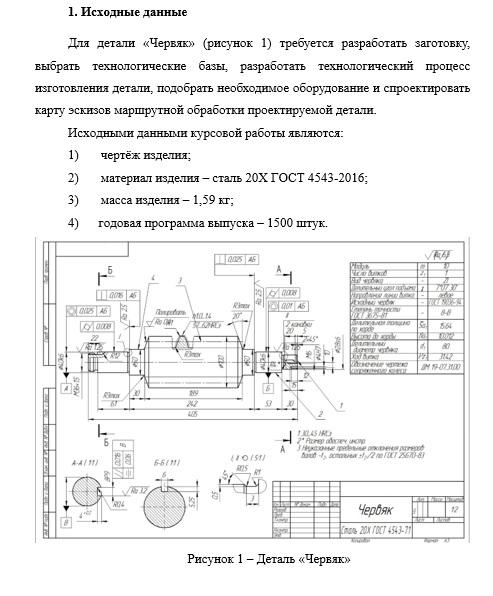

Для детали «Червяк»   требуется разработать заготовку, выбрать технологические базы, разработать технологический процесс изготовления детали, подобрать необходимое оборудование и спроектировать карту эскизов маршрутной обработки проектируемой детали.
Исходными данными курсовой работы являются:
1) чертёж изделия;
2) материал изделия – сталь 20Х ГОСТ 4543-2016;
3) масса изделия – 1,59 кг;
4) годовая программа выпуска – 1500 штук.

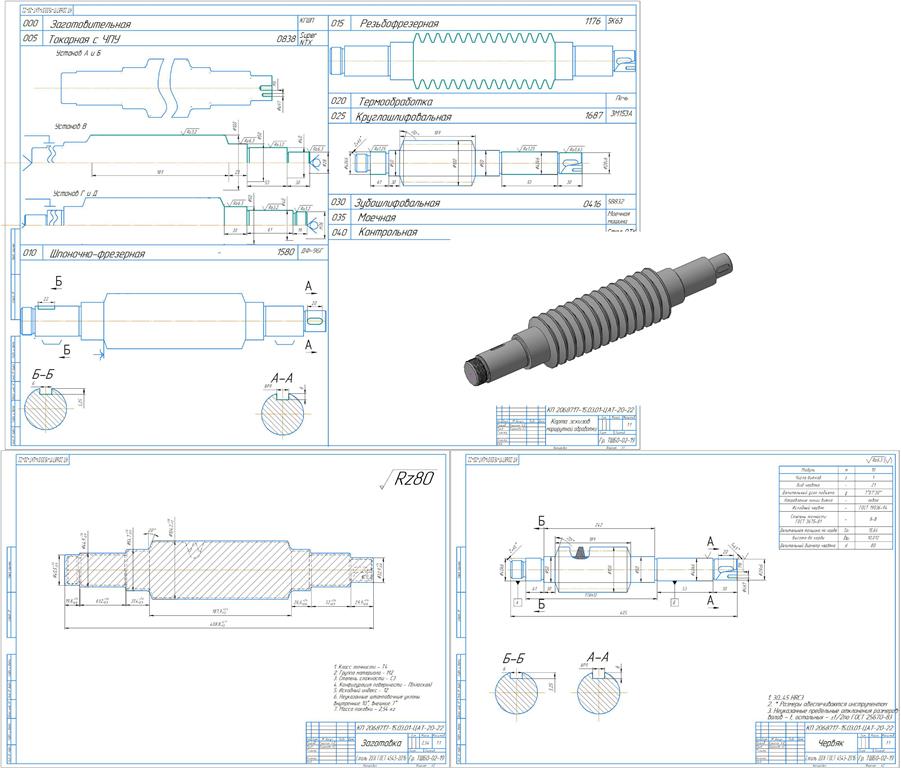

Графическая часть:
1 лист Чертеж детали
2 лист 3D-модель детали
3 лист Чертеж заготовки
4 лист Карта эскизов маршрута обработки


Сообщить о проблеме
Дата
31.07.2025
Язык
Русский
Состав
ПЗ Чертеж детали Чертеж заготовки Трехмерная модель детали Карта эскизов маршрутной обработки
