Приспособление для гибки медной трубки

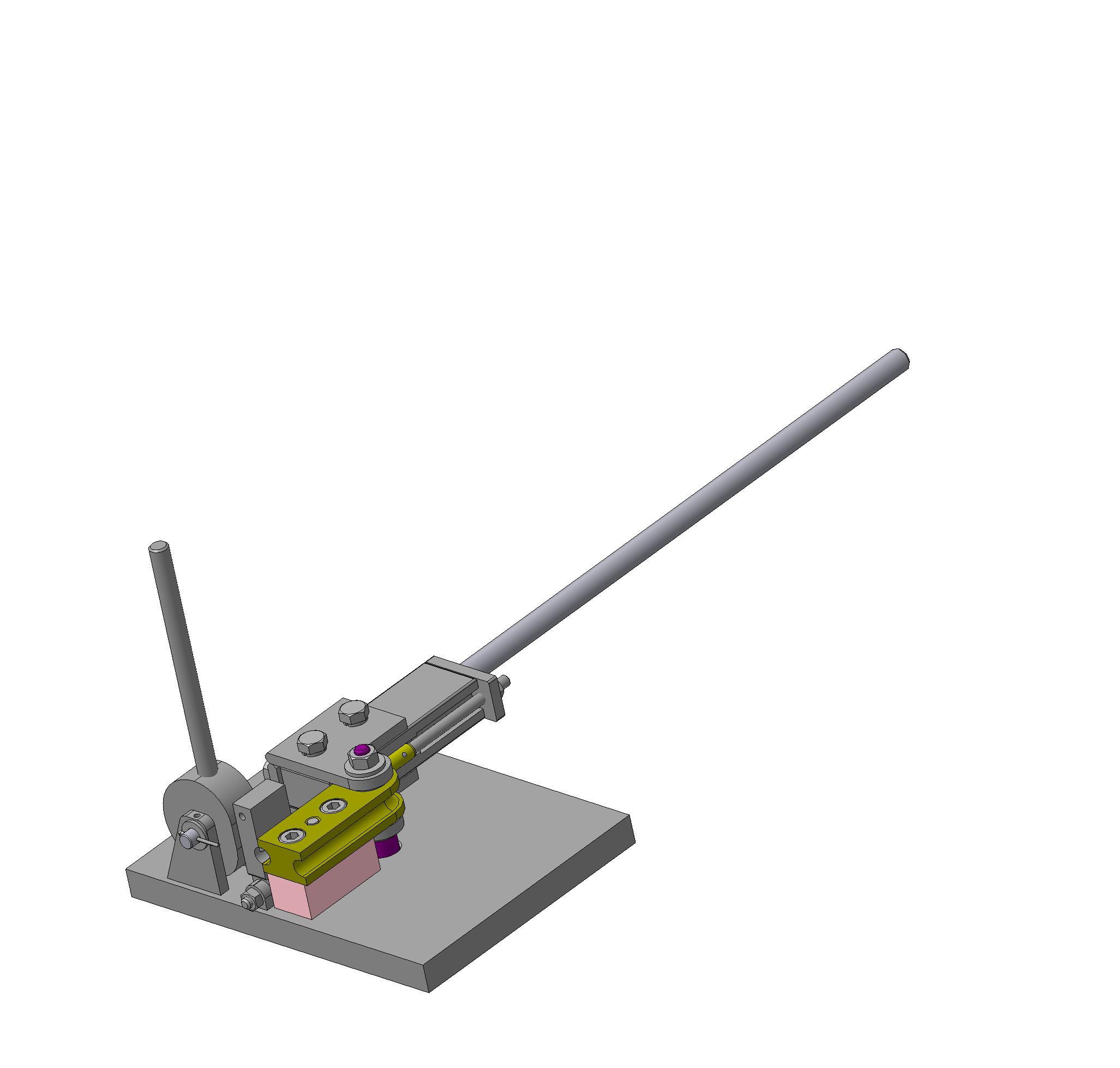

Дорновый трубогиб для медной трубки 9,7 мм. Гнет на 180 градусов. Можно приспособить под любой размер, изменив формообразующие элементы. В архиве полный комплект КД. (АРХИВ ОБНОВИЛ СЛЕТЕЛИ СВЯЗИ)

Состав: Сборка+ детали+чертежи для изготовления Язык документа

Софт: КОМПАС-3D 16
