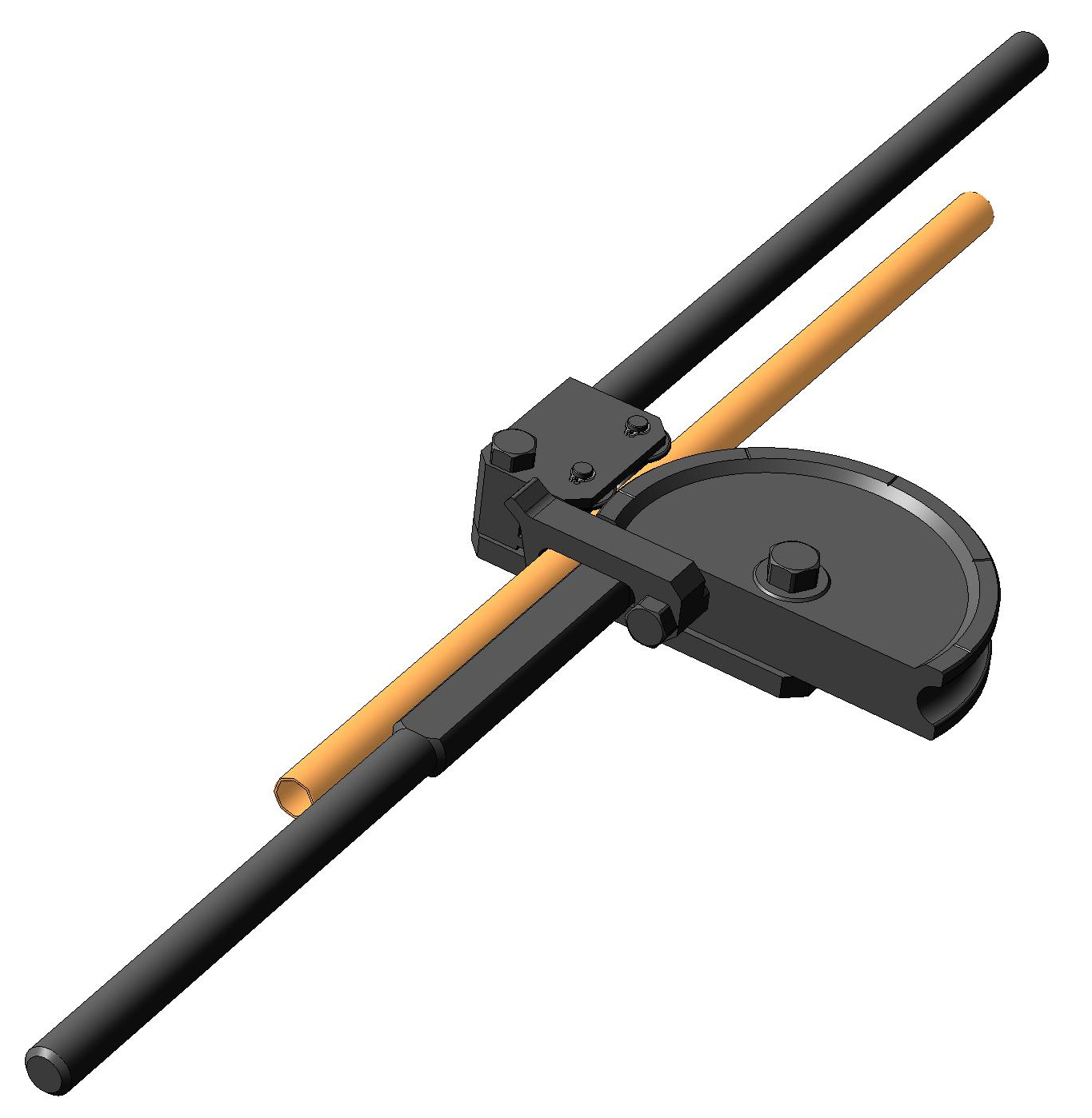

Трубогиб для медной тонкостенной трубки D18, радиус гиба - 71мм. Трубогиб представляет из себя полностью законченное приспособление и предназначен для ручного загибания медной тонкостенной трубки с наружным диаметром равным 18 мм. Радиус гиба по осям равен 80 мм. Угол гиба находится в пределах от 0 до 185 градусов.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Гибочные станки -
- Трубогиб для медной тонкостенной трубки
Трубогиб для медной тонкостенной трубки
0
258
4220
4
1
80
Сообщить о проблеме
Автор
palacom
Дата
07.04.2015
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 13 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
НПКФ 541.00.000-01 СБ - Трубогиб.a3d
-
НПКФ 541.00.005 - Защелка.m3d
-
НПКФ 541.00.006 - Винт.m3d
-
НПКФ 541.00.007 - Планка.m3d
-
НПКФ 541.00.007-01 - Планка.m3d
-
НПКФ 541.00.008 - Винт.m3d
-
НПКФ 541.00.009 - Ролик поводка.m3d
-
НПКФ 541.00.009-02 - Ролик поводка.m3d
-
НПКФ 541.00.010 - Винт.m3d
-
НПКФ 541.00.011 - Палец.m3d
-
НПКФ 541.10.000-01 СБ - Ролик в сборе.a3d
-
НПКФ 541.10.001-01 - Ролик.m3d
-
НПКФ 541.10.002 - Ручка.m3d
-
НПКФ 541.20.000 СБ - Поводок.a3d
-
НПКФ 541.20.001 - Поводок.m3d
-
НПКФ 541.20.002 - Рукоятка.m3d
-
Трубка D18.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Нет конструкторской документации , одни 3д модели . Если бы сразу увидел, не брал бы.
