Захват медной трубки

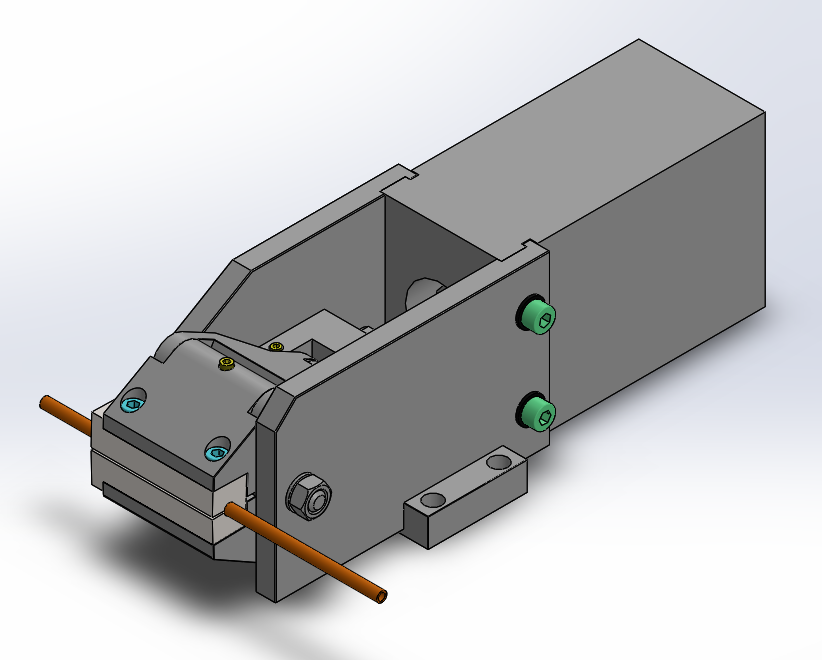

Подробная 3d модель захвата медной трубки. Размеры и масштаб реальные. Взято с итальянского станка для отрезки трубки. 30 деталей. Твердотельное моделирование.

Состав: 3D Сборка захват медной трубки

Софт: SolidWorks 19

Сайт: www

Файлы:
Вилка верхняя.SLDASM
Вилка главная.SLDASM
Кулиса верхней вилки.SLDASM
Узел. Резка трубки с обработкой торца под сварку.SLDASM
Упор губки 1.SLDASM
Упор губки 2.SLDASM
Болт крепёжный.SLDPRT
Вилка верхняя.SLDPRT
Вилка главная.SLDPRT
Винт М6х16.SLDPRT
Винт М8х25.SLDPRT
Втулка скольжения d12_14 L7.SLDPRT
Втулка скольжения d12_14 L25.SLDPRT
Втулка скольжения d14_16 L7.SLDPRT
Втулка скольжения d14_16 L12.SLDPRT
Втулка скольжения d14_16 L15.SLDPRT
Втулка скольжения d14_16 L32.SLDPRT
Гайка М10.SLDPRT
Губка зажимная задняя d6.SLDPRT
Губка зажимная передняя d6.SLDPRT
Кулиса верхней вилки.SLDPRT
Ось 12.SLDPRT
Ось вилки верхней d14.SLDPRT
Ось главная.SLDPRT
Пластина поперечная.SLDPRT
Привод.SLDPRT
Стопор М5х8.SLDPRT
Стопор М6х8.SLDPRT
Трубка 6.SLDPRT
Упор губки 1.SLDPRT
Упор губки 2.SLDPRT
Шайба 8.SLDPRT
Шайба 10.SLDPRT
Шайба дистанционная d14_16 s1.SLDPRT
Щека левая.SLDPRT
Щека правая.SLDPRT
