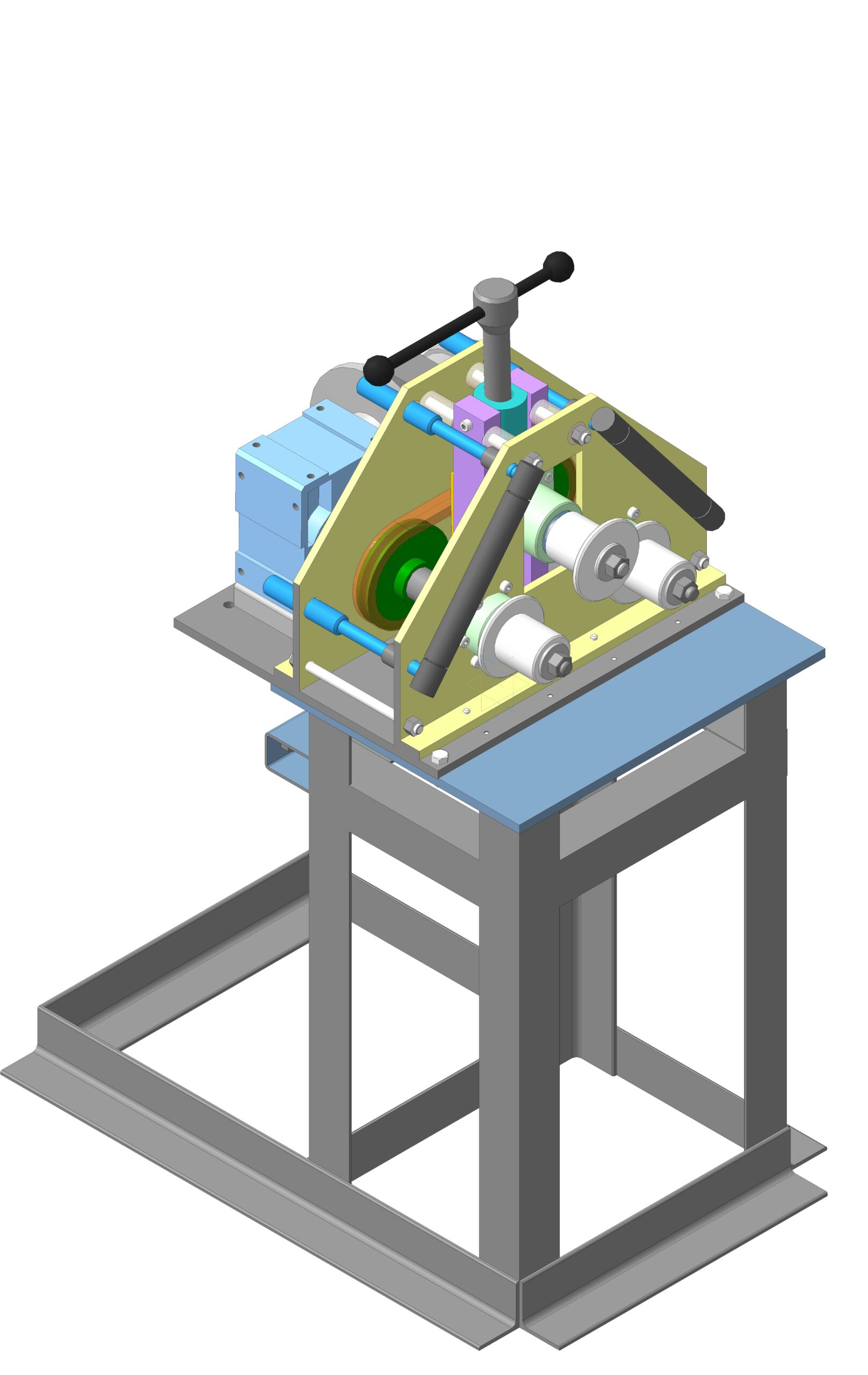

3D модель Профилегибочный станок для гибки трубы квадратного и прямоугольного профиля

Станок для гибки трубы квадратного и прямоугольного профиля. При прокатывании длинных труб механизм привода имеет возможность поворачиваться в вертикальную плоскость. Может использоваться с комплектом роликов для круглых труб

3D Модели гибочный станок Профилегиб профилегибочный

Автор

Петр Миронов

Дата

12.11.2016

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Профилегибочный станок
- Узел нажатия
  - Винт.m3d
  - Подшипник радиальный.m3d
  - Подшипние упорный.m3d
  - Шайба 44х18х4.m3d
  - Втулка короткая.m3d
  - Сборка в корпус 1.a3d
  - Сборка Вал ведущий.a3d
  - нижняя опора винта.m3d
  - Гайка корончатая М16.m3d
  - Втулка длинная.m3d
  - Гайка М16.m3d
  - Гайка ходовая.m3d
  - Деталь.m3d
  - Пластина направляющая.m3d
  - Стяжка.m3d
  - Нижняя опора винта.a3d
  - Рычаг.m3d
  - Вал нажимного ролика.m3d.a3d
  - Шайба 17х17х4.m3d
  - Винт М8х30 слева.m3d
  - Винт -1.m3d
  - Винт М8х30 справа.m3d
  - Вал нажимного ролика.m3d
  - Стакан нажимного ролика.m3d
  - Гайка М16.a3d
- Ролики
  - М8х25 вверх.m3d
  - Втулка резьбовая.m3d
  - М8х25 справа.m3d
  - Ролик.m3d
  - М8х10 вверх.m3d
  - Тяга резьбовая.m3d
  - М8х25 слева.m3d
- Ролики нажимные
  - рОЛИК ВЕРХНИЙ.m3d
  - рОЛИК НИЖНИЙ.m3d
- Вал ведомый
  - Вал ведомый.m3d
  - Сборка вал ведомый.a3d
- Сборка полная+2.a3d
- Сборка полная+1.a3d
- Вал Ведущий
  - Стакан задний.m3d
  - Звездочка.m3d
  - цЕПЬ.m3d
  - Вал ведущий.m3d
  - Стакан.m3d
- Корпус
  - Основание.m3d
  - ХС-63.m3d
  - Проушина основания.m3d
  - Болт М12х35 вперед.m3d
  - Корпус.m3d
  - Гайка М12.m3d
  - Пластина корпуса.m3d
  - Проушина корпуса.m3d
  - Болт М12х35 вниз.m3d
  - Ось шарнира.m3d
