Профилегибочный станок (ручной)

Модель профилегибочного станка (ручного) #Spasov_tools!

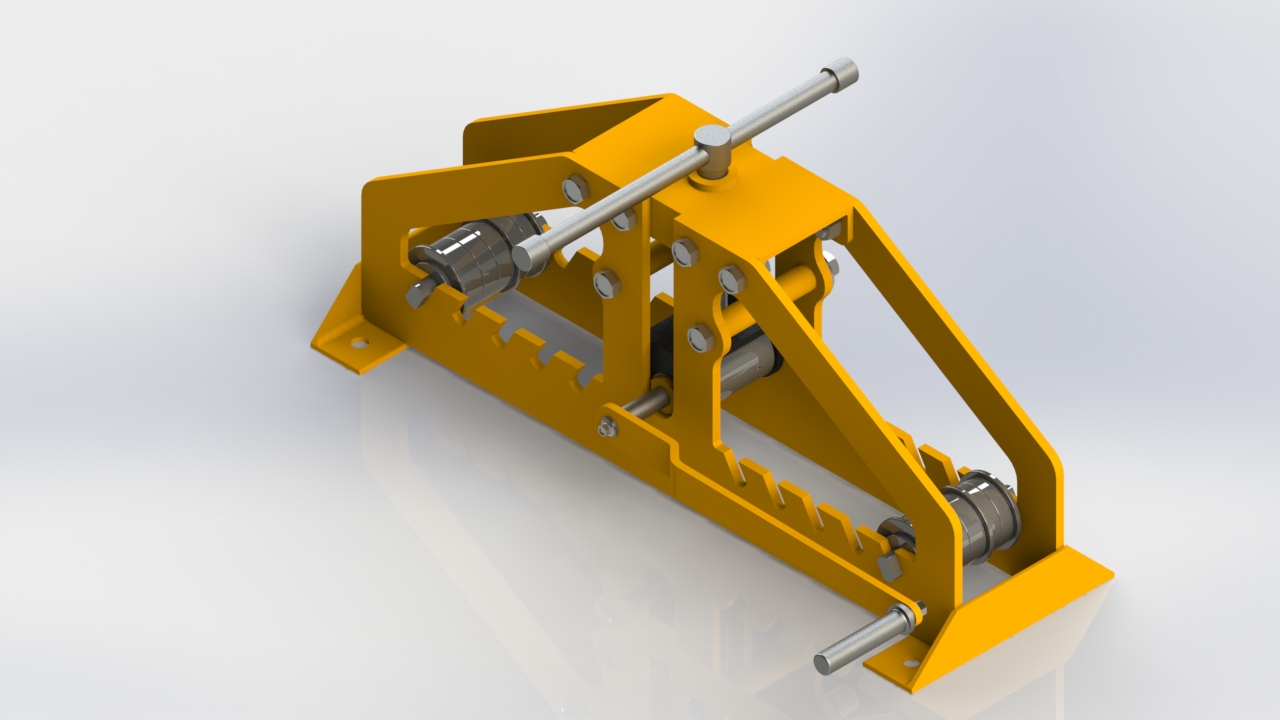

Профилегибочный станок (ручной): корпус станка выполнен из листового металла толщиной 10 мм. Система набора толщины под требующийся размер трубы и смены роликов для гибки позволяют гнуть профильные трубы за раз по 4-5 шт. для профиля 20x20 мм. Максимальный размер трубу для проката до 80 мм.

Для изготовления профилегибочного станка (ручного) требуется лазерная/плазменная резка, а также требуются токарные работы!
В станке использованы подшипники размерностью:
6005 - 12 шт.
6004 - 2 шт.

Состав: 3D сборка

Софт: SolidWorks 2018 SP1

Файлы:
Держатель вала прижимного ролика.SLDPRT
Верхний усилитель.SLDPRT
Вставка усилительная.SLDPRT
Шпонка винта пришима.SLDPRT
Ролик протягивающий сборка.SLDASM
Ролик 20 мм.SLDPRT
Ручка прижимного винта.SLDPRT
Винт прижимного ролика с ручкой.SLDASM
Токарная обработка.pdf
Гайка протягивающего вала.SLDPRT
Ось формирующего ролика.SLDPRT
6005.SLDPRT
Развертка - Ручка протягивающего вала.DXF
Нога.SLDPRT
Винт прижима.SLDPRT
Площадка прижимного ролика.DXF
Ролик сборка 20 мм.SLDASM
Проставочный ролик.SLDPRT
Держатель вала прижимного ролика.DXF
Борт.SLDPRT
Вал протягивающего ролика.SLDPRT
Трубогиб сборк.SLDASM
Ролик сборка 15 мм.SLDASM
Ролик 25 мм.SLDPRT
Ролик сборка 25 мм.SLDASM
Державка ручки протягивающего ролика.SLDPRT
6203z.SLDPRT
Площадка прижимного ролика нижняя.SLDPRT
Гайка протягивающего вала приварная.SLDPRT
Протягивающий ролик.SLDPRT
Ролик 15 мм.SLDPRT
Гайка для прижимного винта.SLDPRT
Шайба ручки протягивающего вала.SLDPRT
6004.SLDPRT
Ручка протягивающего вала.SLDPRT
Блок прижимного ролика.SLDASM
Наконечник ручки прижимного винта.SLDPRT
Площадка прижимного ролика.SLDPRT
Кольцо ограничивающее.SLDPRT
Борт.DXF
