Трубогиб для трубы Ду15

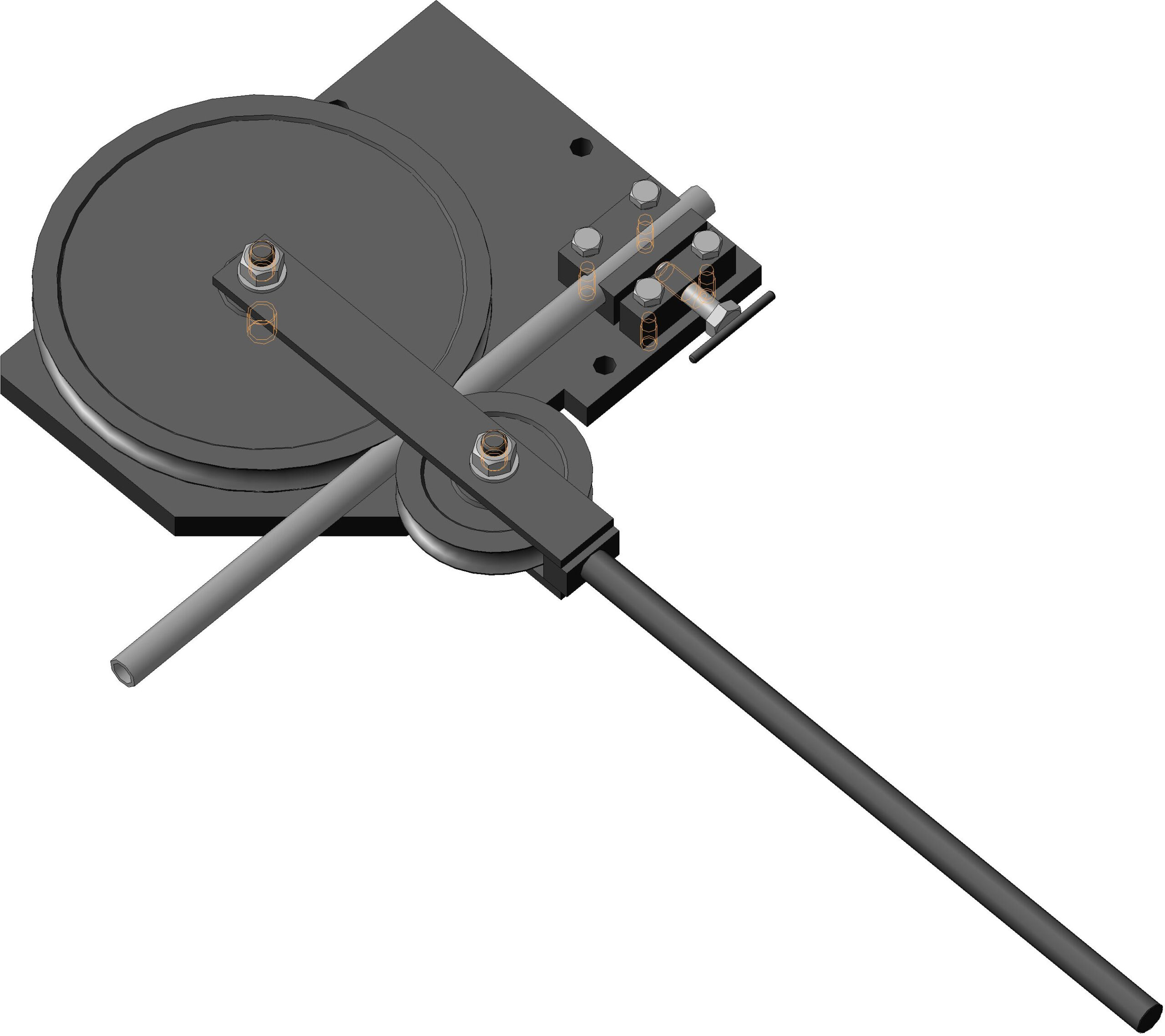

Наименование - Трубогиб
Обозначение - ТГ-140
Типоразмер сгибаемых труб - Ду15
Тип крепления - болтовое, через отверстия в плите
Масса - 31 кг

Состав: 3D-модель, Спецификация, Сборочный чертеж, Деталировка

Софт: КОМПАС-3D 15 SP2

Сайт: www

Файлы:

Трубогиб/

Трубогиб/ТГ-140 00.000 - Трубогиб.jpg

Трубогиб/КД/

Трубогиб/КД/ТГ-140 00.000 - Трубогиб.spw

Трубогиб/КД/ТГ-140 01.000 СБ - Рычаг.cdw

Трубогиб/КД/ТГ-140 00.000 СБ - Трубогиб.cdw

Трубогиб/КД/ТГ-140 01.002 - Обойма.cdw

Трубогиб/КД/ТГ-140 02.001 - Пруток.cdw

Трубогиб/КД/ТГ-140 01.000 - Рычаг.spw

Трубогиб/КД/ТГ-140 02.000 - Барашек.spw

Трубогиб/КД/ТГ-140 00.004 - Ролик неподвижный.cdw

Трубогиб/КД/ТГ-140 00.006 - Планка.cdw

Трубогиб/КД/ТГ-140 00.003 - Ось.cdw

Трубогиб/КД/ТГ-140 01.001 - Рукоятка.cdw

Трубогиб/КД/ТГ-140 00.005 - Ролик подвижный.cdw

Трубогиб/КД/ТГ-140 02.000 СБ - Барашек.cdw

Трубогиб/КД/ТГ-140 00.001 - Плита.cdw

Трубогиб/КД/ТГ-140 00.002 - Ось.cdw

Трубогиб/КД/ТГ-140 01.003 - Полоса.cdw

Трубогиб/КД/ТГ-140 00.007 - Зажим.cdw

Трубогиб/Модель/

Трубогиб/Модель/ТГ-140 00.004 - Ролик неподвижный.m3d

Трубогиб/Модель/ТГ-140 00.003 - Ось.m3d

Трубогиб/Модель/ТГ-140 00.000 - Трубогиб.a3d

Трубогиб/Модель/ТГ-140 02.001 - Пруток.m3d

Трубогиб/Модель/ТГ-140 01.002 - Обойма.m3d

Трубогиб/Модель/ТГ-140 00.005 - Ролик подвижный.m3d

Трубогиб/Модель/ТГ-140 01.000 - Рычаг.a3d

Трубогиб/Модель/ТГ-140 00.006 - Планка.m3d

Трубогиб/Модель/ТГ-140 01.003 - Полоса.m3d

Трубогиб/Модель/ТГ-140 00.001 - Плита.m3d

Трубогиб/Модель/Труба.m3d

Трубогиб/Модель/ТГ-140 01.001 - Рукоятка.m3d

Трубогиб/Модель/ТГ-140 00.007 - Зажим.m3d

Трубогиб/Модель/ТГ-140 02.000 - Барашек.a3d

Трубогиб/Модель/ТГ-140 00.002 - Ось.m3d

Трубогиб/ТГ-140 00.000 СБ - Трубогиб.jpg
