Трубогиб прямоугольных и круглых труб

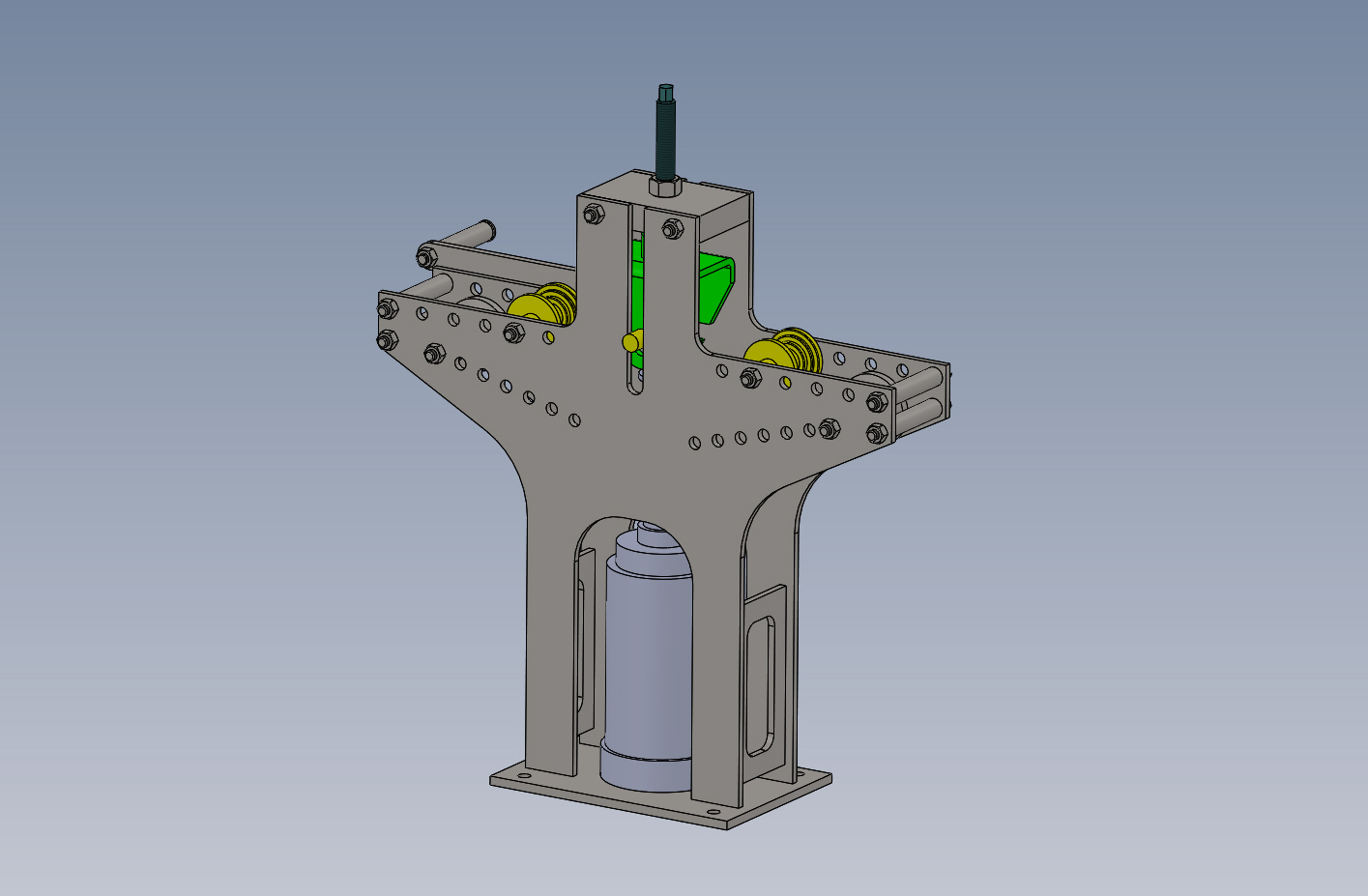

Трубогиб ручной предназначенный для гибки прямоугольных и круглых труб, может гнуть прямогольные трубы 20мм, 32мм, 40мм, круглые от 32мм и меньше. Трубогиб проверен на практике и отлично работает. Спроктирован в программе SolidWorks 2015, но в архиве дополнительно лежат чертежи в pdf, и сборка в форматах IGES и Parasolid/

Состав: 3д модели сборки и деталей, чертежи Язык документа

Софт: SolidWorks 2015

Сайт: www

Файлы:
КСАО-0299/
КСАО-0299/КСАО-0299-9 Катушка.SLDDRW
КСАО-0299/КСАО-0299-4 Ролик.SLDDRW
КСАО-0299/КСАО-0299-1 Основание.PDF
КСАО-0299/КСАО-0299-2 Стойка.PDF
КСАО-0299/КСАО-0299-8 Вилка.sldprt
КСАО-0299/КСАО-0299-12 Ось рукоятки.sldprt
КСАО-0299/домкрат.sldprt
КСАО-0299/КСАО-0299-12 Ось рукоятки.SLDDRW
КСАО-0299/КСАО-0299-11 Катушка упорная.sldprt
КСАО-0299/КСАО-0299.PDF
КСАО-0299/КСАО-0299.SLDASM
КСАО-0299/КСАО-0299-11 Катушка упорная.PDF
КСАО-0299/КСАО-0299.x_t
КСАО-0299/КСАО-0299-6 Распорка.sldprt
КСАО-0299/КСАО-0299.SLDDRW
КСАО-0299/КСАО-0299-8 Вилка развертка.sldprt
КСАО-0299/КСАО-0299-5 Прижим.PDF
КСАО-0299/КСАО-0299-11 Рычаг.SLDDRW
КСАО-0299/КСАО-0299-1 Основание.sldprt
КСАО-0299/КСАО-0299-4 Ролик.sldprt
КСАО-0299/КСАО-0299-11 Катушка упорная.SLDDRW
КСАО-0299/КСАО-0299-2 Стойка.sldprt
КСАО-0299/КСАО-0299-7 Крышка.PDF
КСАО-0299/КСАО-0299-5 Прижим.sldprt
КСАО-0299/КСАО-0299-2 Стойка.SLDDRW
КСАО-0299/КСАО-0299-3 Боковина.PDF
КСАО-0299/КСАО-0299-8 Вилка.PDF
КСАО-0299/КСАО-0299-5 Прижим.SLDDRW
КСАО-0299/КСАО-0299-8 Вилка развертка.frw
КСАО-0299/КСАО-0299-6 Распорка.SLDDRW
КСАО-0299/КСАО-0299-13 Рычаг.PDF
КСАО-0299/КСАО-0299-8 Вилка.SLDDRW
КСАО-0299/КСАО-0299-3 Боковина.SLDDRW
КСАО-0299/КСАО-0299-12 Ось рукоятки.PDF
КСАО-0299/КСАО-0299.IGS
КСАО-0299/КСАО-0299-14 Шпилька.SLDDRW
КСАО-0299/развертка для dwg.SLDDRW
КСАО-0299/КСАО-0299-9 Катушка.PDF
КСАО-0299/КСАО-0299-9 Катушка.sldprt
КСАО-0299/КСАО-0299-3 Боковина.sldprt
КСАО-0299/КСАО-0299-7 Крышка.SLDDRW
КСАО-0299/КСАО-0299-10 Винт.SLDDRW
КСАО-0299/КСАО-0299-4 Ролик.PDF
КСАО-0299/КСАО-0299-14 Шпилька.sldprt
КСАО-0299/КСАО-0299-8 Вилка развертка.DWG
КСАО-0299/КСАО-0299-10 Винт.sldprt
КСАО-0299/КСАО-0299-6 Распорка.PDF
КСАО-0299/КСАО-0299-10 Винт.PDF
КСАО-0299/КСАО-0299-1 Основание.SLDDRW
КСАО-0299/КСАО-0299-11 Рычаг.sldprt
КСАО-0299/КСАО-0299-14 Шпилька.PDF
КСАО-0299/КСАО-0299-7 Крышка.sldprt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: maxim45
Дата: 2016-12-23
Просмотры: 3216
6 комментариев
    1

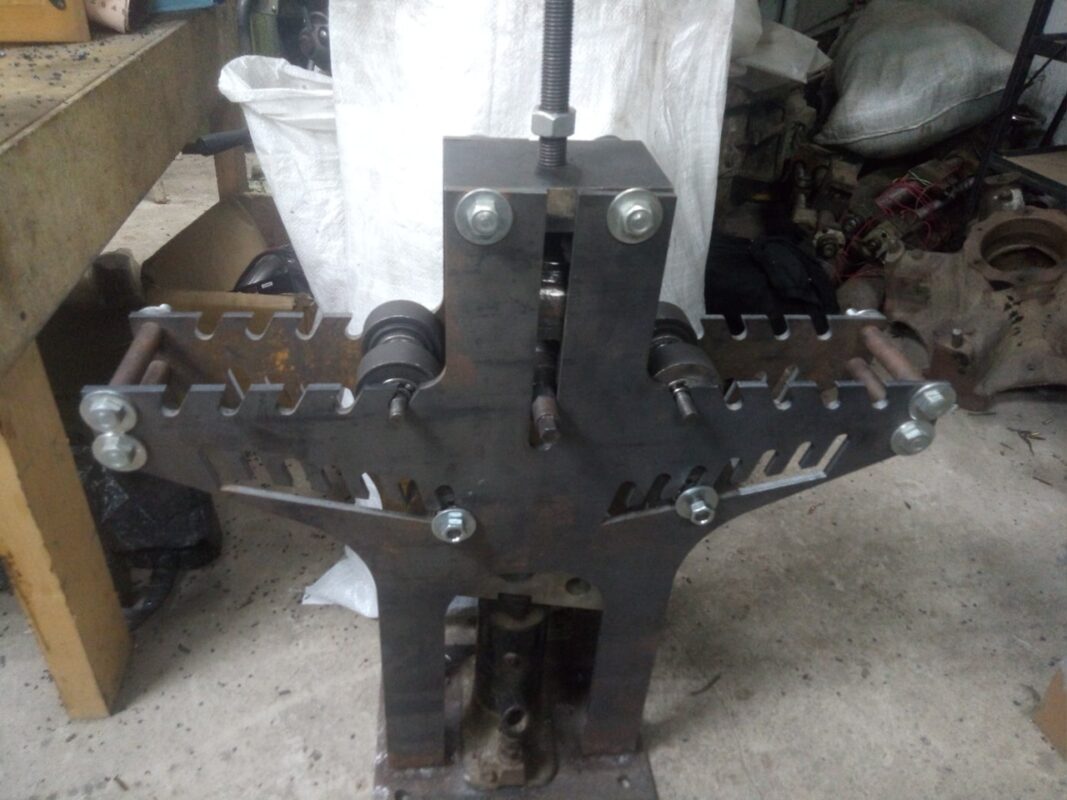

    В этом комментарии хочу поблагодарить автора за классную идею и оставить некоторые замечания по данной конструкции. В 2017 году начал ее собирать понемногу, и вот только в 2020 собрал и запустил в эксплуатацию.
    Замечание №1.
    Отверстия для роликов в деталях "Стойка" когда отдавал на лазерную резку сразу попросил сделать пазы к этим отверстиям, что бы ролики не раскручивать постоянно, а немного ослабив просто, изъяв из одного, поставить сразу в другой. На жесткость конструкции не повлияло.
    Замечание №2 ГЛАВНОЕ
    Детали "Вилка" и "Катушка" после сборки трутся друг о друга "железо по железу". Считаю необходимо здесь сделать подшипниковое соединение, буду дорабатывать и ставить подшипник 180304. Это намного упростит кручение катушки, и предотвратит съедание металла.

    В остальном все устраивает

    2

    Наконец собрал и довел до логического завершения. В этом году зима снежная, теплицы у народа погнуло. Так что возможно будет востребован, ниже видео обзор:

      3

      Классно, надо было еще трубу прогнать)

    4

    Протестировал ))))

    5

    Оставлю еще одно замечание. Поскольку начал использовать трубогиб активно, обратил внимание, что в детали КСАО-0299-11 Катушка упорная размеры проточек под профиль имеют строго размер профиля. Я бы сделал на 1 мм шире, например вместо 20 сделать 21, вместо 32 - 33, 40 - 41 и т.д. поскольку после сгибания профиль начинает распираться в ширину и соответственно вжиматься в катушку, тем самым образуется застревание профиля и дальнейшее пробуксовывание ведущей катушки.
