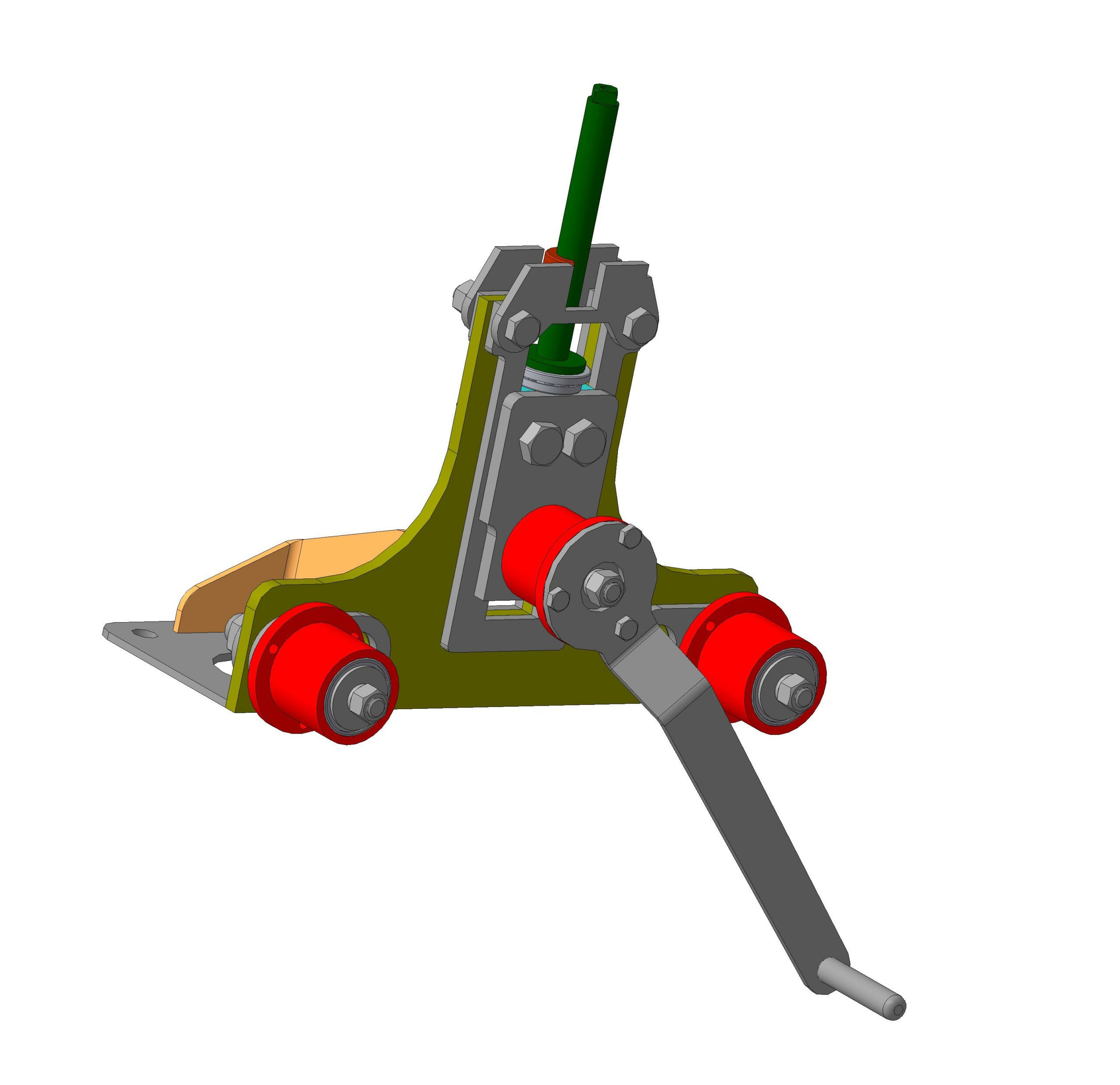

Трубогиб для прокатки труб прямоугольного сечения

Станок для прокатки труб прямоугольного сечения предназначен для радиусной гибки профильной трубы сечением 20х20, 40х20, 60х30. Станина станка изготовлена из листового материала на станке плазменной резки с применением сварки , с последующей обработкой на фрезерном станке. Ролики станка сменные (для гибки проката круглого и других сечений) установлены на подшипниках и осях . Верхний ролик подвижный, что осуществляется путём закручивания или выворачивания винта.

Состав: 3D сборка Язык документа

Софт: Компас-3D SP1

Файлы:

Трубогиб.a3d
Щека гайки.m3d
Винт.m3d
Гайка.m3d
Гайка СБ.a3d
Кольцо.m3d
Кольцо упорное.m3d
Накладка 1.m3d
Накладка 2.m3d
Ось.m3d
Ось 2.m3d
Ось ручки.m3d
Пластина.m3d
Плита.m3d
Плита нижняя.m3d
Ребро.m3d
Ребро - Р.m3d
Ролик.m3d
Ручка.m3d
Ручка СБ.a3d
Стойка СБ.a3d
Трубогиб СБ.a3d
Упор.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 9 078
