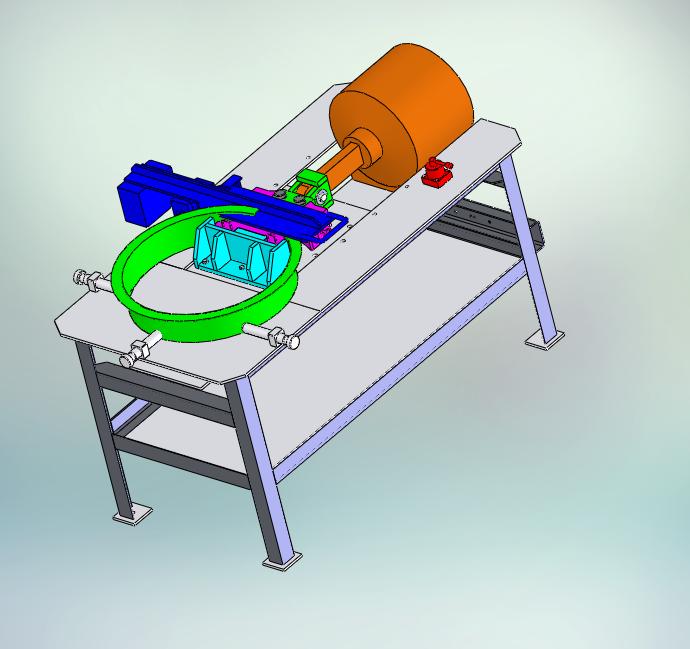

Устройство для подгибки концов обечайки

Техническая характеристика

Типоразмер обечаек диаметр внутренний, мм 710, 600, 450
Наибольшее усилие на штоке пневмоцилиндра, кг 3200
Диаметр пневмоцилиндра, мм 320
Давление сжатого воздуха в сети, кгс/см 4-5
Ход штока, мм 200
Габаритные размеры, мм:
длина 2095
ширина 1220
высота 1125
Вес устройства, кг 490

Состав: 3D сборка, 3D детали.

Софт: SolidWorks 2009 SP5
