Организационно-технические мероприятия для капитального ремонта зуборезного полуавтомата 5230 (люлька)

0
0
22
0
0
300

Филиал БНТУ "МГМК"
Специальность "Техническая эксплуатация технологического оборудования машиностроительного производства"
Курсовой проект по дисциплине "Техническая эксплуатация технологического оборудования"
На тему: Организационно-технические мероприятия для капитального ремонта зуборезного полуавтомата 5230 (люлька)
Минск 2022

Данный курсовой проект выполнен по заданию, утвержденному 6 сентября 2022 года, в котором присутствует сборочный чертеж люльки зубострогального полуавтомата 5230, ремонтный чертёж оси, чертёж колеса зубчатого.
В проекте изучено и описано общее устройство станка 5230, конструкция его узла – люльки. Так же приведена техническая характеристика станка. В процессе проектирования решены вопросы организации разборки станка, разборки его узла, ремонта детали (ТЭТО-КП.576.04.01.027Р), механической обработки детали (ТЭТО-КП.576.04.01.011).

Содержание:
Введение
1 Характеристика ремонтируемого оборудования
1.1 Назначение, техническая характеристика оборудования
1.2 Общее устройство оборудования
1.3 Назначение и особенности работы люльки станка. Условия работы деталей узла
2 Ремонт оборудования
2.1 Подготовка оборудования к ремонту
2.2 Технологический процесс разборки-сборки зуборезного станка 5230 и его люльки
2.3 Дефектация деталей люльки
2.4 Технологический процесс ремонта детали узла
2.5 Технологический процесс механической обработки колеса зубчатого
3 Сдача оборудования в эксплуатацию
3.1 Обкатка оборудования после ремонта
3.2 Испытание оборудования
3.3 Монтаж станка 5230 в цехе
3.4 Инструкция по эксплуатации и техническому обслуживанию станка 5230
3.5 Годовой план ремонта оборудования участка
4 Общий раздел
4.1 Организация рабочего места слесаря-ремонтника
4.2 Охрана труда и противопожарная безопасность при выполнении ремонтных работ
4.3 Организационно-технические мероприятия по ресурсо- и энергосбережению в РМЦ и охране окружающей среды
Список литературы
Приложение А — Сетевой график капитального ремонта зуборезного полуавтомата 5230 (1 лист)
Приложение Б — Комплект технологической документации капитального ремонта (5 листов)
Приложение В — Комплект документов на технологический процесс механической обработки (7 листов)
Приложение Г — Годовой план ремонта оборудования участка зубострогальных станков на 2023 год (1 лист)

Техническая характеристика:
Основные данные:
Наибольший диаметр делительной окружности обрабатываемого изделия — 320 мм
Наибольший модуль нарезаемых колёс — 8 мм
Наибольшая длина образующей начального конус — 160 мм
Угол делительного конуса обрабатываемых колёс:
наименьший — 5 град
наибольший — 85 град
Наибольшая ширина зубчатого венца — 50 мм
Наибольшая высота зубьев нарезаемых колёс — 18 мм
Число зубьев нарезаемых колёс:
наименьшее — 10
наибольшее — 100
Расстояние от торца шпинделя до центра станка:
наименьшее — 60 мм
наибольшее — 360 мм
Размер конуса шпинделя изделия — метрический 100 мм
Угол установки фрезерного суппорта:
наименьший — 0 град
наибольший — 10 град
Наибольший угол качения люльки — 60 град
Величина отвода стола:
при работе вручную — 24 мм
с помощью гидросистемы — 80 мм
Наибольшее смещение стола относительно центрального положения (вперёд-назад) — 25 мм
Диаметр фрез — 275 мм
Мощность электродвигателя главного привода — 5,5 кВт
Суммарная мощность электродвигателей — 7,85 кВт
Габарит станка (длина×ширина×высота) — 2200×1600×1600 мм
Вес — 8200 кг


Сообщить о проблеме
Дата
06.08.2025
Язык
Русский
Состав

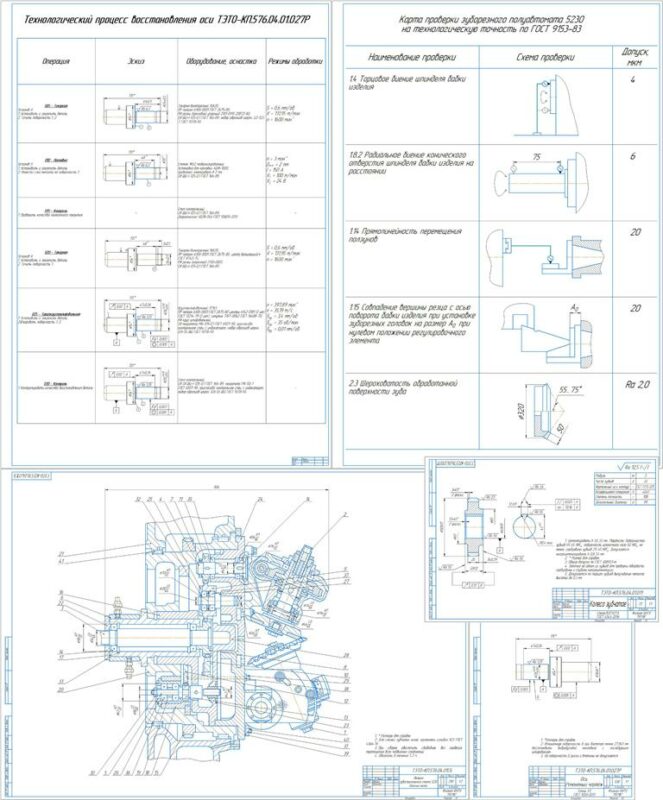

Ведомость, Годовой план ремонта, Карта эскизов, Маршрутная карта, Операционная карта механической обработки, Карта проверки на технологическую точность, ПЗ, Сетевой график капитального ремонта, Спецификация, Технологический процесс обработки, Технологический процесс восстановления, Комплект документов на технологический процесс механической обработки, Колесо зубчатое (Чертёж), Ось (Ремонтный чертёж), Люлька зубострогального станка 5230 (СБ)
Софт
КОМПАС-3D 20.0.0.3002 Учебная версия Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Ведомость.docx
  • Годовой план ремонта (Приложение Г).docx
  • Комплект технологической документации капитального ремонта узла (Приложение Б).docx
  • КЭ1 (Приложение В).doc
  • КЭ2 (Приложение В).doc
  • МКЗЛ (Приложение В).doc
  • МКПЛ (Приложение В).doc
  • Обложка и титульный лист курсового проекта.docx
  • Обоснование и описание метода ремонта.frw
  • ОКЗЛ1 (Приложение В).DOC
  • ОКЗЛ2 (Приложение В).DOC
  • План фундамента станка 5230.frw
  • Порядок разборки станка 5230.frw
  • Проверка точности.cdw
  • Разделы.docm
  • Расчёт режимов резания.frw
  • Сетевой график ремонта (Приложение А).docx
  • Спецификация.spw
  • Технологический процесс ТЭТО-КП.576.04.docx
  • Техпроцесс ремонта оси ТЭТО-КП.576.04.027Р.cdw
  • ТЛ (Приложение В).doc
  • ТЭТО-КП.576.04.01.011.cdw
  • ТЭТО-КП.576.04.01.027Р.cdw
  • ТЭТО-КП.576.04.01СБ.cdw
