Карагандинский государственный технический университет
Кафедра нанотехнологий и металлургии
Курсовой проект по дисциплине "Специальный курс по информатике"

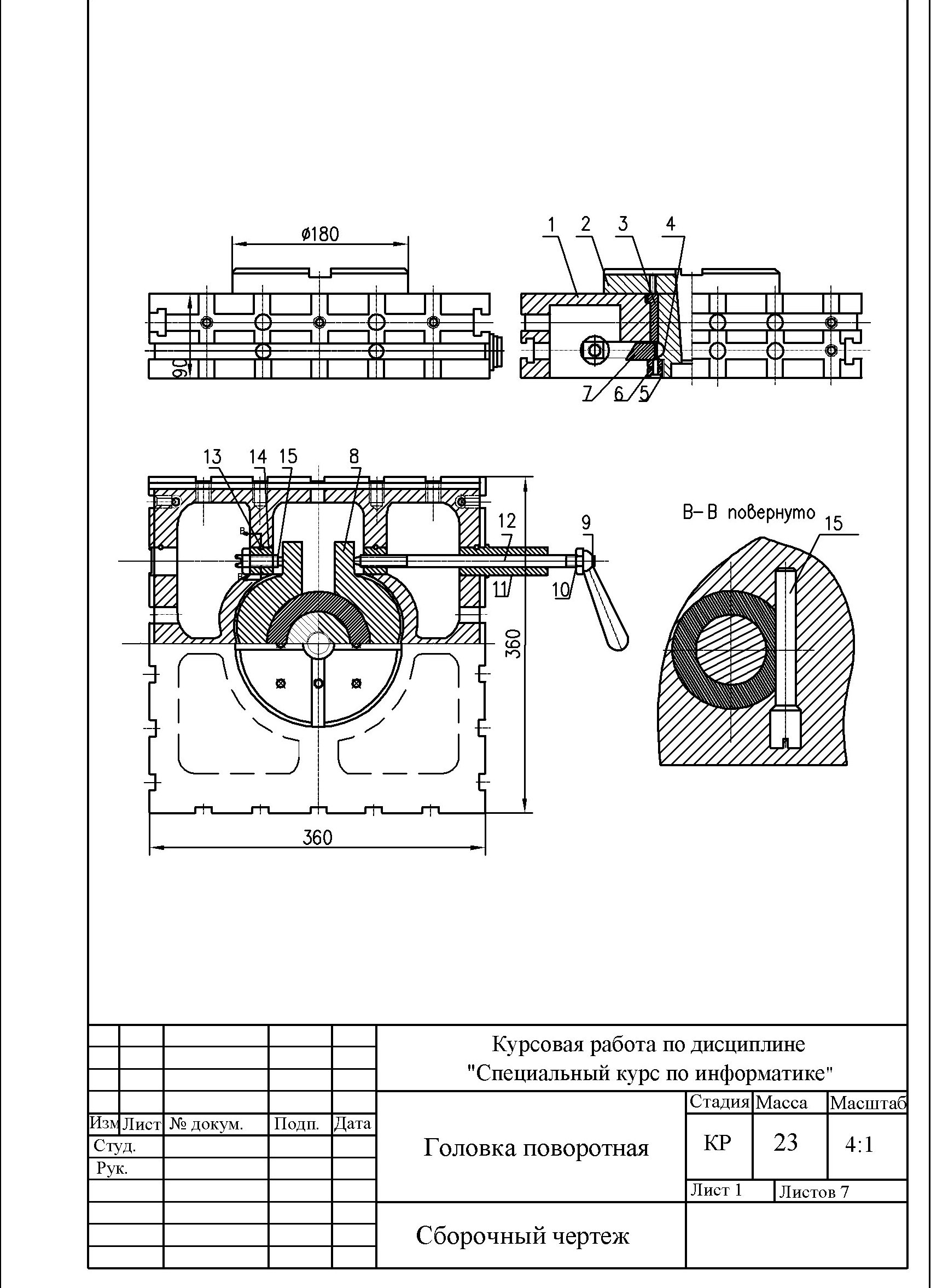

На тему "Проектирование «Головка поворотная»
Караганда 2015
Головка поворотная относится к станочным приспособлениям. Головки поворотные могут быть разных видов и назначений. В данной курсовой работе головка поворотная относиться к станочным приспособлениям, применяемым в металлообработке.
Также известны поворотные головки, содержащие корпус, поворотную планшайбу, механизм фиксации, выполненный в виде двух дисков с пазами по периферии, один из которых закреплен на поворотной планшайбе, а другой на корпусе, фиксирующих элементов, равномерно расположенных по периферии дисков, установленных с возможностью одновременногоконтактирования с обоими дисками при радиальном смещении.
Для этого в известной поворотной головке механизм фиксации снабжен ленточным незамкнутым кольцом, установленным с возможностью обхватывания и одновременного контактирования с фиксирующими элементами, двумя рычагами, расположенными в корпусе с воэможностью поворота, на которых закреплены концы ленточного кольца, и винтовым механизмом, установленным в корпусе с возможностью контактирования с одним из поворотных рычагов
