Гриндер поворотный 18 м/с

Гриндер, разрабатывался для двигателя 1500 об/мин, для чего был увеличен диаметр приводного шкива.

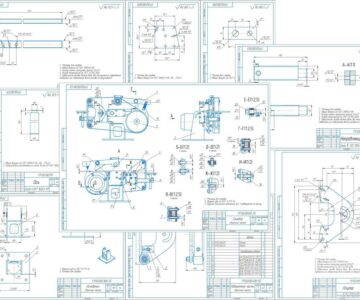

Есть поворот в вертикальной плоскости и горизонтальной. Рекомендуемая длина ленты не менее 1800 мм. Скорость ленты приблизительно 18 м/с. Чертежи в КОМПАС-3D

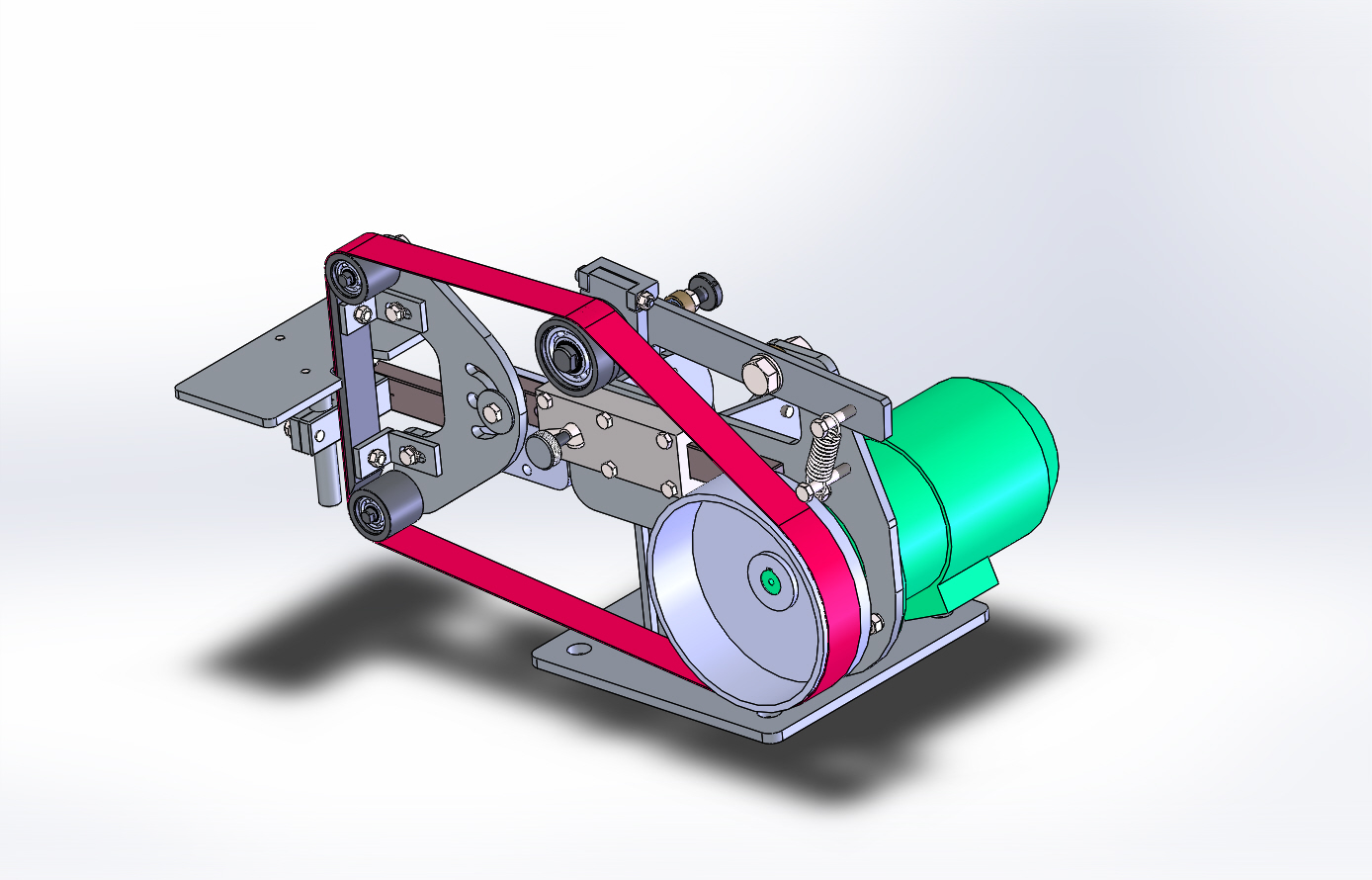

Состав: 3D Модель, сборка и детали

Софт: SolidWorks 2020 sp5

Файлы:

grinder/

grinder/3D SW/

grinder/3D SW/ГР_04_00_000СБ.SLDASM

grinder/3D SW/ГР_00_00_017.SLDPRT

grinder/3D SW/Крепеж М10х65.SLDASM

grinder/3D SW/Кольцо А15 ГОСТ 13942-86.SLDPRT

grinder/3D SW/Пружина растяжения №398.SLDPRT

grinder/3D SW/ГР_02_00_002.SLDPRT

grinder/3D SW/Стол с направляющей.SLDASM

grinder/3D SW/ГР_01_00_002.SLDPRT

grinder/3D SW/Диск на шкив.SLDPRT

grinder/3D SW/ГР_03_00_001.SLDPRT

grinder/3D SW/ГР_00_00_004-01.SLDPRT

grinder/3D SW/ГР_04_00_003.SLDPRT

grinder/3D SW/ГР_00_00_006.SLDPRT

grinder/3D SW/ГР_00_00_002.SLDPRT

grinder/3D SW/ГР_00_00_004.SLDPRT

grinder/3D SW/ГР_01_00_001.SLDPRT

grinder/3D SW/Вторая опора.SLDPRT

grinder/3D SW/Подшипник 80306 ГОСТ 7242-81.SLDPRT

grinder/3D SW/ГР_00_00_005.SLDPRT

grinder/3D SW/ГР_04_00_001.SLDPRT

grinder/3D SW/Натяжитель.SLDASM

grinder/3D SW/ГР_00_00_003.SLDPRT

grinder/3D SW/ГР_06_00_001.SLDPRT

grinder/3D SW/Кольцо (ГОСТ 13942).SLDPRT

grinder/3D SW/ГР_00_00_012.SLDPRT

grinder/3D SW/ГР_00_00_009.SLDPRT

grinder/3D SW/ГР_00_00_001.SLDPRT

grinder/3D SW/ГР_00_00_007.SLDPRT

grinder/3D SW/ГР_00 СБ1.JPG

grinder/3D SW/ГР_05_00_000СБ.SLDASM

grinder/3D SW/Ведущий шкив.SLDASM

grinder/3D SW/Планка.SLDPRT

grinder/3D SW/ГР_00 СБ.SLDASM

grinder/3D SW/ГР_03_00_000СБ.SLDASM

grinder/3D SW/ГР_04_00_002.SLDPRT

grinder/3D SW/ЭД АЭМУТ80А2.SLDPRT

grinder/3D SW/ГР_00_00_014.SLDPRT

grinder/3D SW/ГР_01_00_000СБ.SLDASM

grinder/3D SW/Лента вертикально стол гор.SLDPRT

grinder/3D SW/ГР_02_00_000СБ.SLDASM

grinder/3D SW/Распор 1.SLDPRT

grinder/3D SW/ГР_02_00_001.SLDPRT

grinder/3D SW/Проставка.SLDPRT

grinder/3D SW/ГР_00 СБ.JPG

grinder/3D SW/ГР_03_00_002.SLDPRT

grinder/3D SW/ГР_06_00_002.SLDPRT

grinder/3D SW/Распор.SLDPRT

grinder/3D SW/Подшипник 80302 ГОСТ 7242-81.SLDPRT

grinder/3D SW/Натяжитель сварка.SLDASM

grinder/3D SW/ГР_00_00_010.SLDPRT

grinder/3D SW/ГР_06_00_000СБ.SLDASM

grinder/3D SW/ГР_00_00_008.SLDPRT

grinder/3D SW/ГР_00_00_018.SLDPRT

grinder/3D SW/Втулка на шкив.SLDPRT

grinder/3D SW/ГР_00_00_019.SLDPRT

grinder/3D SW/ГР_00_00_020.SLDPRT

grinder/3D SW/Поворотная часть.SLDASM

grinder/3D SW/Пружина сжатия 2х29х88.SLDPRT

grinder/3D SW/ГР_00_00_013.SLDPRT

grinder/3D SW/Труба на шкив.SLDPRT

grinder/Чертежи на гриндер/

grinder/Чертежи на гриндер/ГР.02.00.002 - Зажим.cdw

grinder/Чертежи на гриндер/ГР.02.00.210 - Ролик в сборе.cdw

grinder/Чертежи на гриндер/ГР.02.00.203 - Болт регулировочный.cdw

grinder/Чертежи на гриндер/ГР.02.00.006 - Зажим.cdw

grinder/Чертежи на гриндер/ГР.02.00.512 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.300 СБ - Основание.cdw

grinder/Чертежи на гриндер/ГР.02.00.110 - Ролик в сборе.cdw

grinder/Чертежи на гриндер/ГР.02.00.302 - Распор.cdw

grinder/Чертежи на гриндер/ГР.02.00.503 - Направляющая.cdw

grinder/Чертежи на гриндер/ГР.02.00.421 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.001 - Приводной шкив.cdw

grinder/Чертежи на гриндер/ГР.02.00.400 СБ - Поворотная часть Сборочный чертеж.cdw

grinder/Чертежи на гриндер/ГР.02.00.411 - Ось.cdw

grinder/Чертежи на гриндер/ГР.02.00.222 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.301 - Основание.cdw

grinder/Чертежи на гриндер/ГР.02.00.112 - Ось.cdw

grinder/Чертежи на гриндер/ГР.02.00.500 - Стол с направляющей.spw

grinder/Чертежи на гриндер/ГР.02.00.303 - Распор.cdw

grinder/Чертежи на гриндер/ГР.02.00.010 - Проставка.cdw

grinder/Чертежи на гриндер/ГР.02.00.007 - Основание.cdw

grinder/Чертежи на гриндер/ГР.02.00.005 - Кронштейн.cdw

grinder/Чертежи на гриндер/ГР.02.00.502 - Направляющая.cdw

grinder/Чертежи на гриндер/ГР.02.00.00 СБ - Гриндер Сборочный чертеж.cdw

grinder/Чертежи на гриндер/ГР.02.00.221 - Кронштейн.cdw

grinder/Чертежи на гриндер/ГР.02.00.220 - Кронштейн в сборе.cdw

grinder/Чертежи на гриндер/ГР.02.00.422 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.000 - Гриндер.spw

grinder/Чертежи на гриндер/ГР.02.00.003 - Направляющая.cdw

grinder/Чертежи на гриндер/ГР.02.00.008 - Шайба.cdw

grinder/Чертежи на гриндер/ГР.02.00.009 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.004 - Кронштейн.cdw

grinder/Чертежи на гриндер/ГР.02.00.202 - Подставка.cdw

grinder/Чертежи на гриндер/ГР.02.00.511 - Ось.cdw

grinder/Чертежи на гриндер/ГР.02.00.212 - Ось.cdw

grinder/Чертежи на гриндер/ГР.02.00.201 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.420 СБ - Кронштейн Сборочный чертеж.cdw

grinder/Чертежи на гриндер/ГР.02.00.412 - Плита.cdw

grinder/Чертежи на гриндер/ГР.02.00.211 - Ролик.cdw

grinder/Чертежи на гриндер/ГР.02.00.500 - Стол с направляющей.cdw

grinder/Чертежи на гриндер/ГР.02.00.304 - Опора.cdw

grinder/Чертежи на гриндер/ГР.02.00.200 - Рычаг натяжения.cdw

grinder/Чертежи на гриндер/ГР.02.00.501 - Стол.cdw

grinder/Чертежи на гриндер/ГР.02.00.111 - Ролик.cdw

grinder/Чертежи на гриндер/ГР.02.00.401 - Планка.cdw

grinder/Чертежи на гриндер/ГР.02.00.510 - Основание.cdw

grinder/Чертежи на гриндер/ГР.02.00.204 - Болт.cdw
