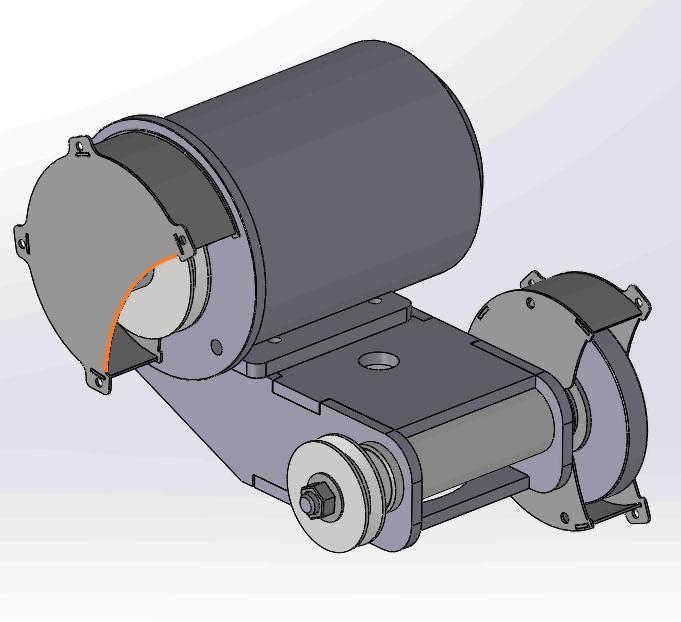

Шлифовальная насадка для токарного станка 16к20 вместо резцедержки. АИР80А2 IM 2081

Двигатель АИР 80А2 вариант комби с лапами и фланцем IM 2081
Ремень ТИП А 750-850
Камень 150х20х32, посадочный 32 мм
частота вращения 4200 примерно, линейная скорость 32-35 м/c
Электродвигатель АИР 80 А2У3
Ремень А950
Подшипники 2 штуки 6204 2RS
Сальник ТС 25х47х7 WLK
Сальник 20х47х7 WLK
Кожух один варится на втулку, второй на отверстия фланца АИРа
Крышка кожуха крепится на болты м6 а гайки приварены на наружной пов-ти кожуха или наоборот, как удобнее.
Лазер DXF и эскизы на детали в комплекте.

Состав: 3D Сборка, DXF, PDF Язык документа

Софт: SolidWorks 17

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Шлифовальные станки / Шлифовальная насадка для токарного станка 16к20 вместо резцедержки. АИР80А2 IM 2081

䮢 1620 4.1\802 IM 2081-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Боковина станины шлифовки-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Болт М
Шлифовка на 16к20 вер 4.1\Болт М
Шлифовка на 16к20 вер 4.1\Вал камня-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Втулка оси-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\гайка М16 с шайбой-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Камень -4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\кожух малый зад стенка-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\кожух малый наружная частб-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\кожух малый перед стенка-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Кожух малый-4.0-04-01.SLDASM
Шлифовка на 16к20 вер 4.1\Подшипник 204 204-4.0-04-01.SLDPRT
䮢 1620 4.1\쭨 47407-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Станина шлифовки-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Станина шлифовкиниз-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Шайба камн наружная малая-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Шайба камн наружная-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Шайба камня-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Шкив клин АИР мм-4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Шкив клин вал камня -4.0-04-01.SLDPRT
Шлифовка на 16к20 вер 4.1\Шлифовкадля 16к20-4.0-04-01.SLDASM
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Боковина станины шлифовки Сталь 10 мм 2 штуки.dxf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Вал камня - Лист1.pdf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Втулка оси - Лист1.pdf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\кожух малый зад стенка Сталь 2 мм 2 штуки.dxf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\кожух малый наружная часть Сталь 2 мм 2 штуки.dxf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\кожух малый перед стенка Сталь 2 мм 2 штуки.dxf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Станина шлифовки верх сталь 10мм 1 шт.DXF
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Станина шлифовки низ Сталь 10 мм 1 шт.DXF
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Шайба камн наружная - Лист1.pdf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Шайба камня - Лист1.pdf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Шкив клин АИР мм - Лист1.pdf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF\Шкив клин вал камня - Лист1.pdf
Шлифовка на 16к20 вер 4.1\Эскизы и DXF
Шлифовка на 16к20 вер 4.1
