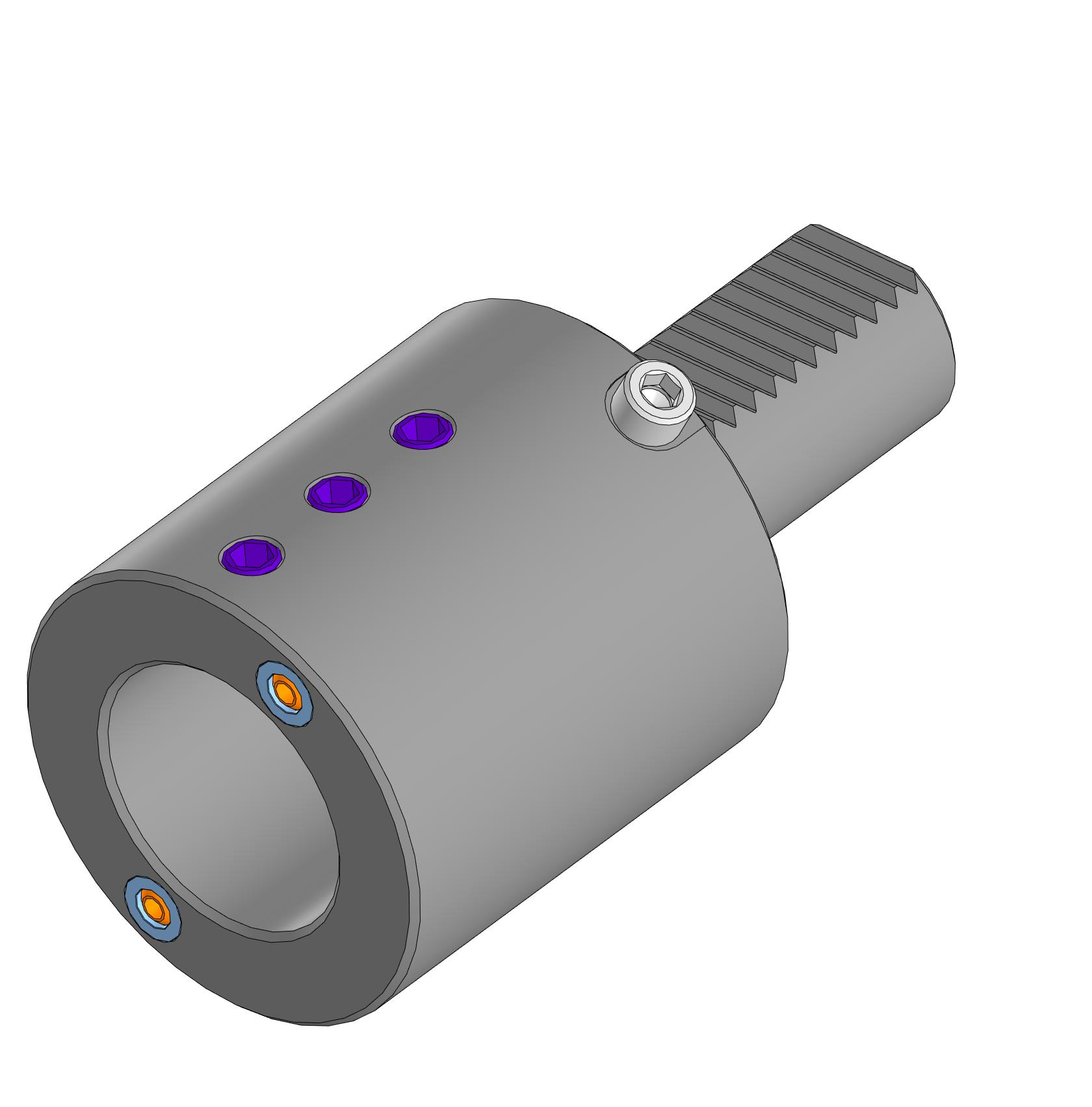

3D модель державки для чпу станка E2-40x30

Габаритная в масштабе 1:1 3D модель (Компас 3D 20v) державки для токарных ЧПУ станков с хвостовиком по ГОСТ 24900-81 (DIN 69880)
Личная авторская разработка с упрощенной для производства геометрией самой державки и каналов для сож.

Состав: 3D сборка, со сборочными единицами

Софт: КОМПАС-3D 20

Сайт: www

Файлы:
Винт канала М6.m3d
Гильза шарика.m3d
Корпус.m3d
Потайнов винт М8.m3d
Сборка E2-40x30.a3d
Сборка E2-40x30.jpg
Шайба шарика.m3d
Шарик сож.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
