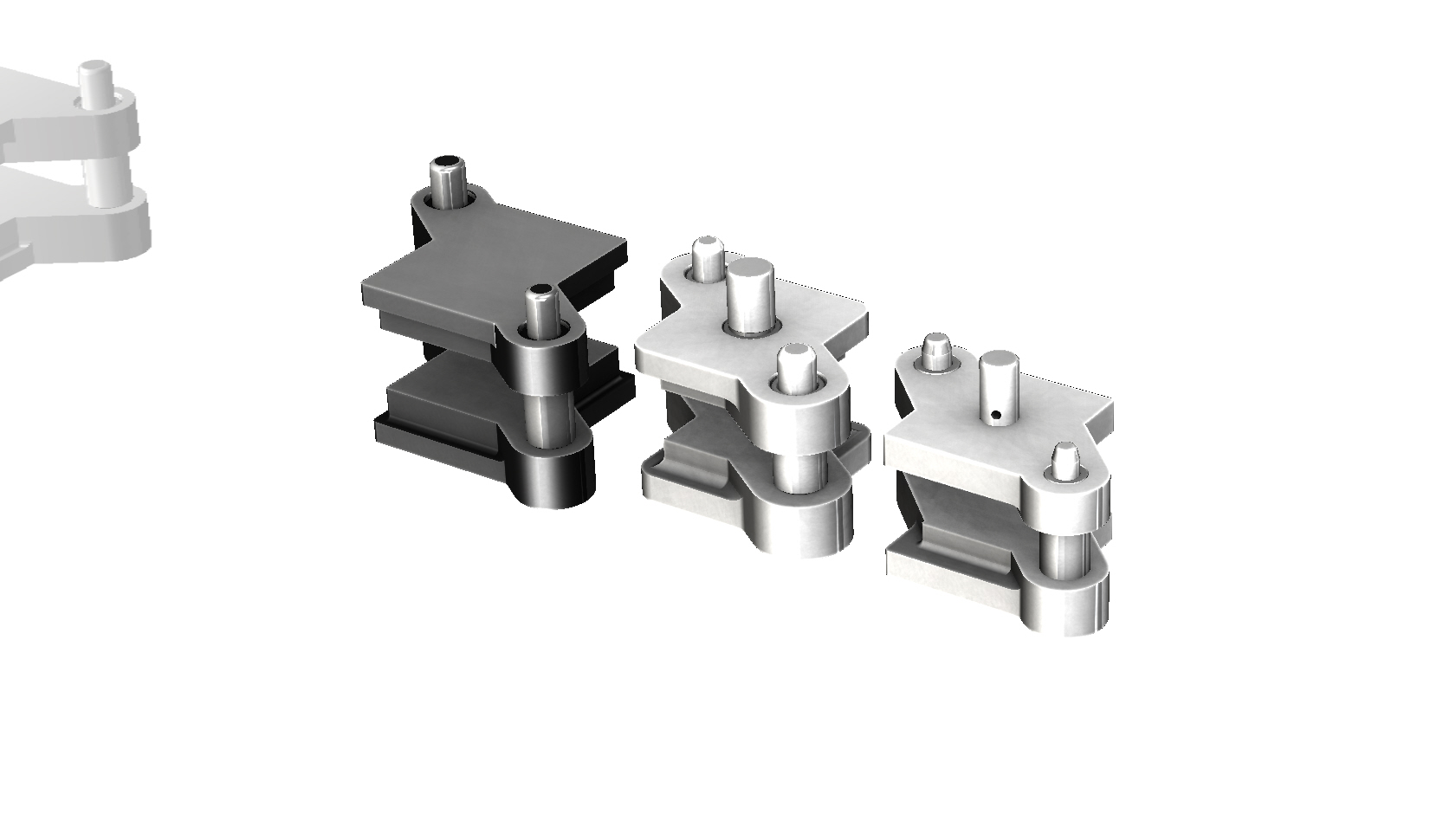

Блоки штамповые унифицированные

1004-3258 Блок штамповый 100х125 габарит 264х354х173 ( по колонкам )
1004-3285 Блок штамповый 125х160 габарит 300х300х190
1706-4001 Блок штамповый 80х100 габарит 174х174х154 ( по колонкам )
Блок штамповый является заготовкой при изготовлении штампов вместе с пакетами штамповых плит, соответствующих размерам блока. Штампы изготовляются путём доработки плит блока и пакета и изготовления оригинальных деталей по чертежам штампа.
Применение унифицированных блоков и пакетов существенно сокращает время проектирования и изготовления штампов, а так же обеспечивает точность и качество работы штампов.

Состав: 3D сборка, узлы Язык документа

Софт: SolidWorks 2017

Файлы:
1004-3258 Блок штамповый 100х125/1004-3258.00.00 СБ Блок штамповый.SLDASM
1004-3258 Блок штамповый 100х125/1004-3258.00.01 Плита верхняя.SLDPRT
1004-3258 Блок штамповый 100х125/1004-3258.00.02 Втулка.SLDPRT
1004-3258 Блок штамповый 100х125/1004-3258.00.03 Втулка.SLDPRT
1004-3258 Блок штамповый 100х125/1004-3258.00.04 Хвостовик.SLDPRT
1004-3258 Блок штамповый 100х125/1004-3258.01.00 Блок заготовка низ/1004-3258.01.00 СБ Блок заготовка низ.SLDASM
1004-3258 Блок штамповый 100х125/1004-3258.01.00 Блок заготовка низ/1004-3258.01.01 Плита нижняя.SLDPRT
1004-3258 Блок штамповый 100х125/1004-3258.01.00 Блок заготовка низ/1004-3258.01.02 Колонка.SLDPRT
1004-3258 Блок штамповый 100х125/1004-3258.01.00 Блок заготовка низ/1004-3258.01.03 Колонка.SLDPRT
1004-3285 Блок штамповый 125х160/1004-3285.00.00 СБ Блок штамповый160х125.SLDASM
1004-3285 Блок штамповый 125х160/1004-3285.00.01 Плита нижняя.SLDPRT
1004-3285 Блок штамповый 125х160/1004-3285.00.02 Плита верхняя.SLDPRT
1004-3285 Блок штамповый 125х160/1004-3285.00.03 Колонка 28.SLDPRT
1004-3285 Блок штамповый 125х160/1004-3285.00.04 Колонка 32.SLDPRT
1004-3285 Блок штамповый 125х160/1004-3285.00.05 Втулка 28.SLDPRT
1004-3285 Блок штамповый 125х160/1004-3285.00.06 Втулка 32.SLDPRT
1706-4001 Блок штамповый 80х100/1034-0675 Хвостовик.SLDPRT
1706-4001 Блок штамповый 80х100/1706-4001.00.00 Блок штамповый.SLDASM
1706-4001 Блок штамповый 80х100/1706-4001.00.01 Плита нижняя.SLDPRT
1706-4001 Блок штамповый 80х100/1706-4001.00.02 Плита верхняя.SLDPRT
1706-4001 Блок штамповый 80х100/1706-4001.00.03 Колонка.SLDPRT
1706-4001 Блок штамповый 80х100/1706-4001.00.04 Колонка.SLDPRT
1706-4001 Блок штамповый 80х100/1706-4001.00.05 Втулка.SLDPRT
1706-4001 Блок штамповый 80х100/1706-4001.00.06 Втулка.SLDPRT
Блоки штамповые унифицированные.SLDASM
Блоки штамповые унифицированные.JPG
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
