Чашечный долбяк

БНТУ , МСФ , Инструменты , Чашечный долбяк, 2013

Проектирование чашечного долбяка.

Исходные данные:
1) тип нарезаемого колеса - прямозубое цилиндрическое с закрытым венцом;
2) угол зацепления 20 ;
3) модуль 3,5 мм;
4) номинальный делительный диаметр 75 мм;
5) число зубьев нарезаемого колеса 32 ;
6) число зубьев сопряженного колеса 64 .

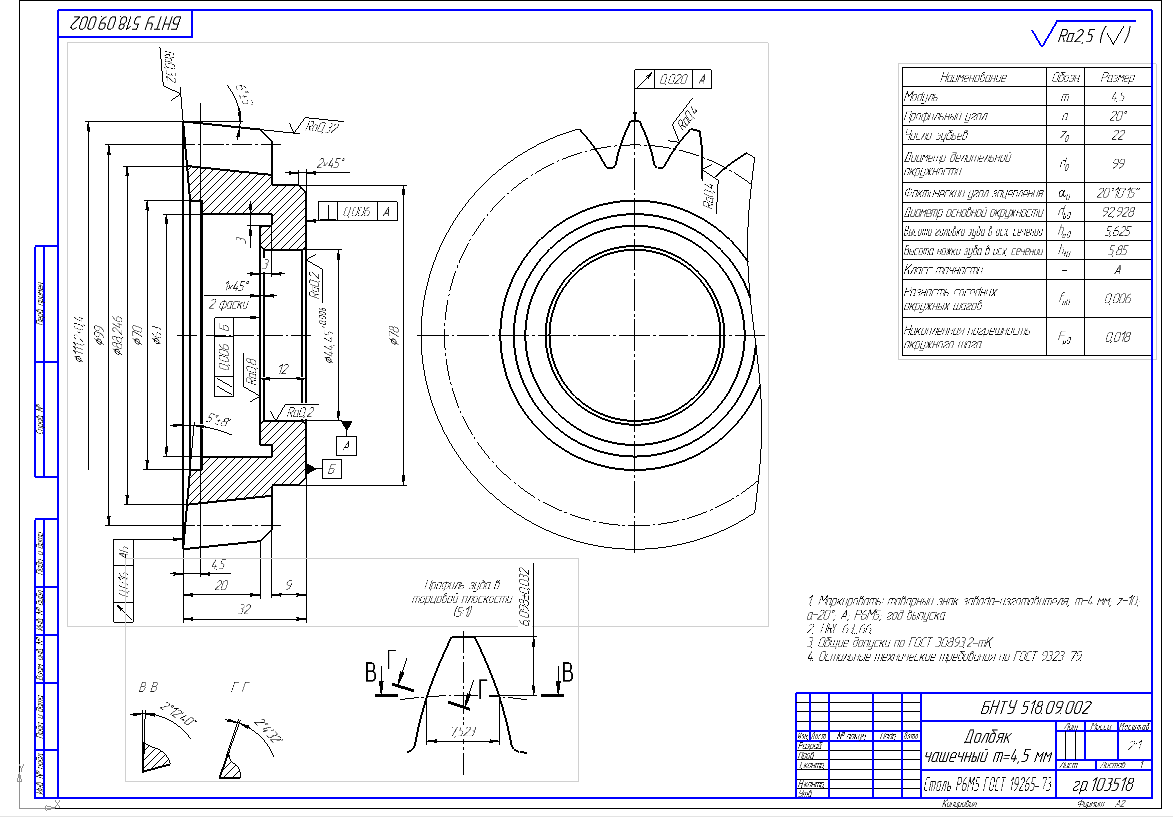

Состав: Чертёж долбяка, Пояснительная записка Язык документа

Софт: КОМПАС-3D 15

Файлы:
добяк на сайт.cdw
Проектирование чашечного долбяка.docx
