Конкурс асов 3D-моделирования

Cпроектировать развёртку для обработки заданного отверстия и выполнить её рабочий чертёж

Саратовский государственный технический университет имени Гагарина Ю.А.
Институт электронной техники и машиностроения
Кафедра «Технология машиностроения»
Самостоятельная работа под руководством преподавателя по дисциплине «Режущий инструмент»
Саратов 2018

Исходные данные: развёртка машинная насадная, d=28, z=12, ф=5.
Спроектировать развёртку для обработки отверстия в соответствии с конкретным заданием и оформить пояснительную записку и графическую часть.
Содержание
1. Выбор материала
2. Режущая часть
3. Калибрующая часть
4. Диаметр развёртки
5. Число зубьев
6. Направление зубьев
7. Расположение зубьев по окружности (окружной шаг)
8. Геометрические параметры и профили поперечного сечения
стружечных канавок развёрток
9. Режимы резания
10. Список литературы

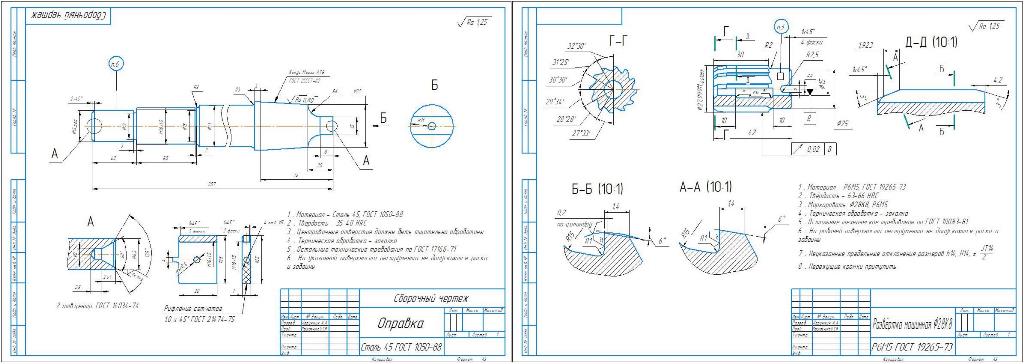

Состав: Развёртка, оправка, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Cпроектировать развёртку для обработки заданного отверстия и выполнить её рабочий чертёж

оправка.cdw
Пояснительная записка.docx
развёртка.cdw
