Проектирование червячной фрезы модуль 5, класс точности А. Приведены расчеты в пояснительной записке. Варіант 1
Ступінь точності колеса – 8;
Тип конструкції фрези – 2;
Кут зачеплення 20;
Матеріал заготовки колеса – сталь 40ХН, ;
Обробка здійснюється на зуборізному верстаті 5К32П.

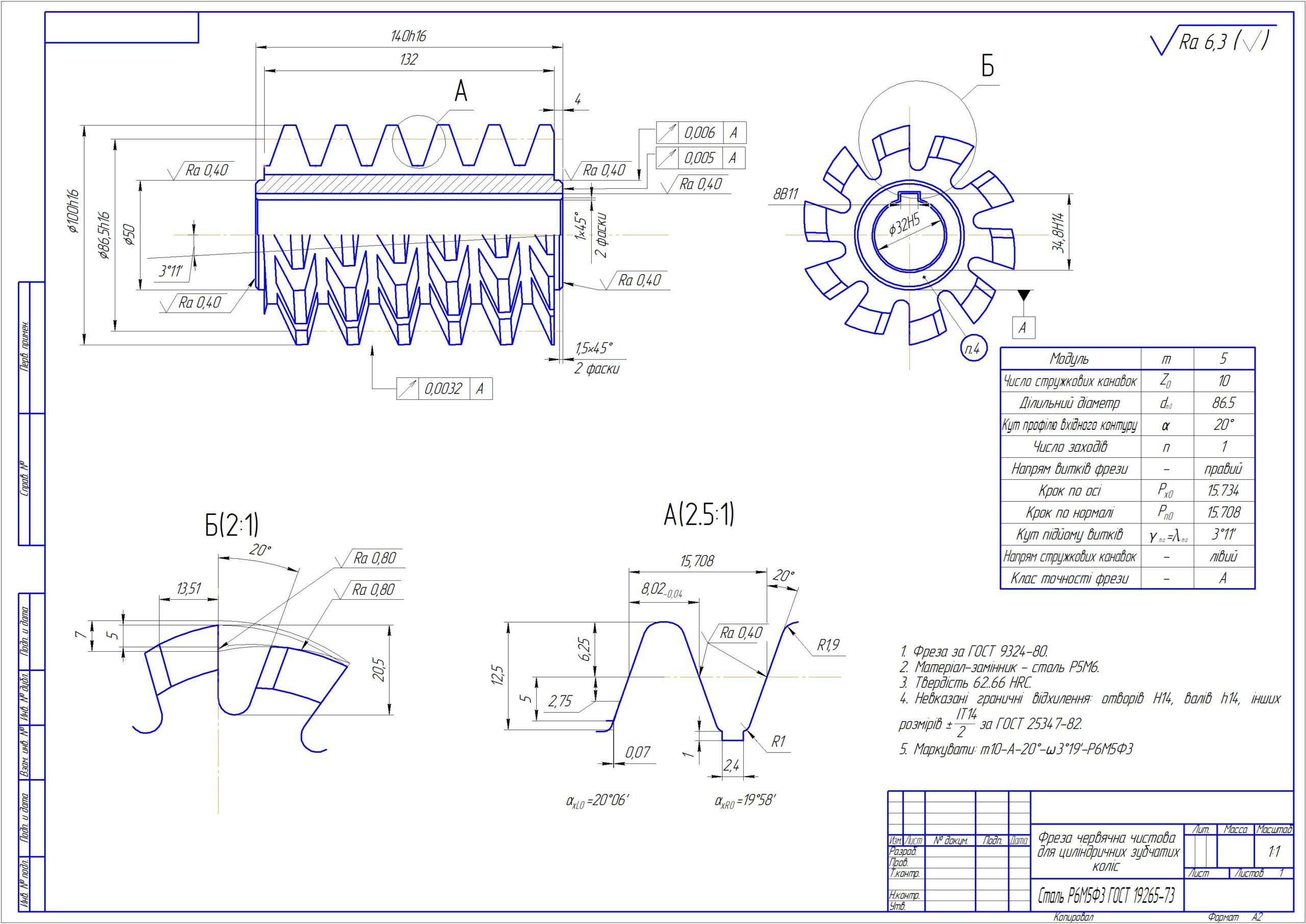

Основные конструктивные и расчетные размеры фрезы принимаем по ГОСТ 9324-80 (для цельных прецизионных фрез класса А - тип 2): внешний диаметр фрезы 100мм, диаметр посадочного отверстия d = 60 мм, диаметр буртика 50мм, длина фрезы L = 140 мм, ширина буртиков l = 4 мм (следовательно, рабочая длина фрезы - 168 мм); число зубьев 10 (число стружечных канавок).
