Брянский государственный технический университет
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине «Расчет и проектирование режущих инструментов»
На тему:« Расчет протяжки шлицевой эвольвентной первого прохода i65х3хН9. Расчет чистовой червячной фрезы m=6 мм, α=20 .»
Брянск 2009

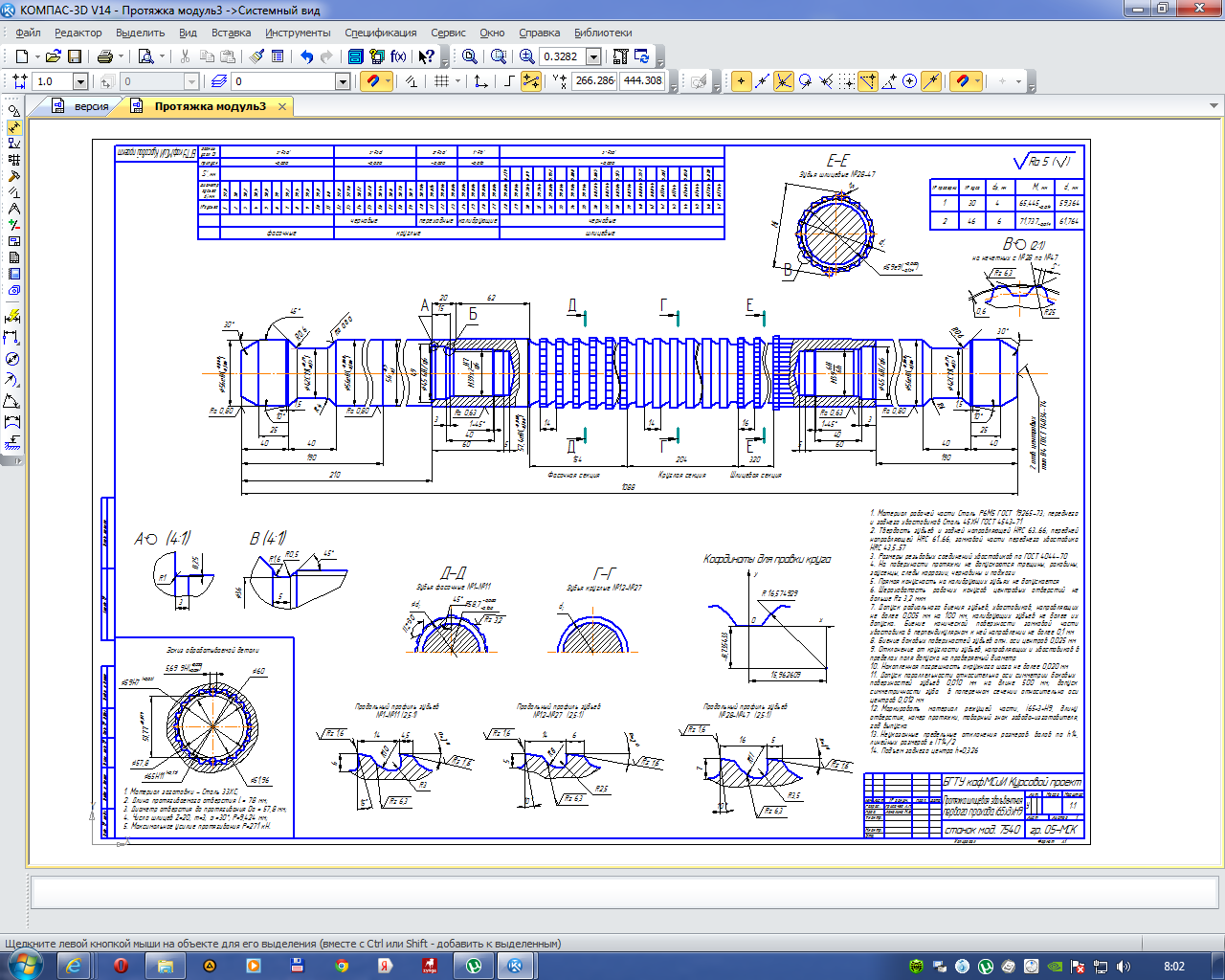

Курсовой проект по дисциплине «Проектирование инструментов» состоит из двух разделов. В первом разделе представлен проектировочный расчёт шлицевой эвольвентной протяжки для обработки шлицевой втулки i65х3хH9 (центрирование по внутреннему диаметру) с выбором хвостовиков протяжки, протяжного станка, расчет фасочной, круглой и шлицевой секции протяжки и т.д.

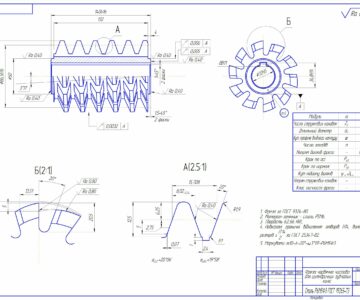

Во втором разделе содержится проектировочный расчёт чистовой червячной фрезы с припуском под шлифование для нарезания зубьев зубчатого колеса m=6 мм, α=20 .

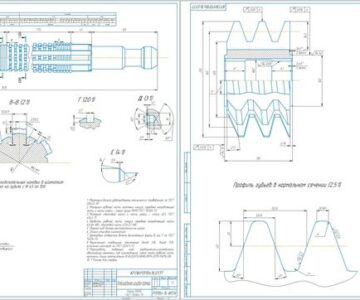

Графическая часть содержит два общих вида инструментов.
Курсовой проект содержит 2 листа формата А1 графической части, 41 страницу пояснительной записки, содержащей 13 рисунков, 3 таблицы и 14 источников.
