Брянский государственный технический университет
Кафедра Металорежущих станков и инструментов
Курсовая работа: теория проектирования инструментов

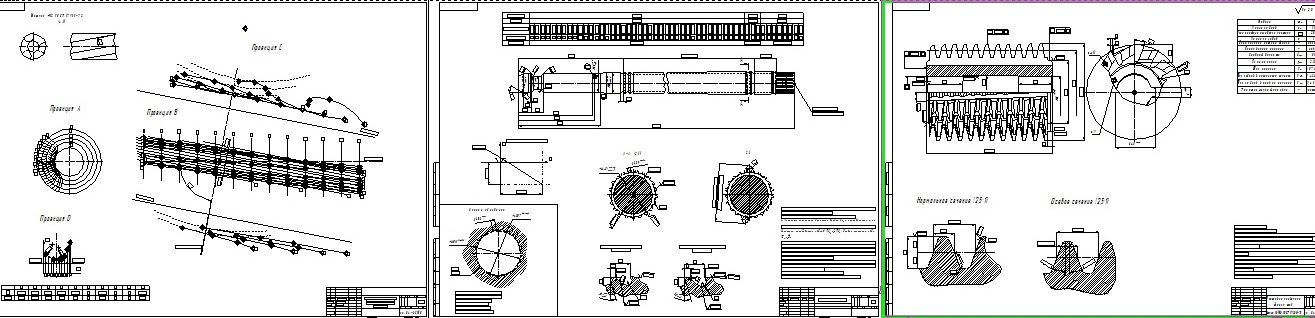

В данном курсовом проекте разработаны и спроектированы инструменты фасонная фреза для обработки винтовой стружечной канавки метчика, шлицевая эвольвентная протяжка и червячная чистовая фреза для обработки зубчатых колёс.
При проектировании фасонной фрезы для обработки винтовой стружечной канавки метчика было построено торцовое сечение канавки метчика, определено положения оси инструмента относительно оси обрабатываемого метчика, находились координаты осевого сечения ИП, было произведено построение профиля ИП, а также были определены конструктивные и габаритные размеры фрезы.
При проектировании шлицевой эвольвентной протяжки определены параметры инструментальной поверхности, разработана конструкция протяжки, произведено профилирование шлицевых зубьев, определены погрешности профиля при замене эвольвенты дугой окружности.
При проектировании червячной фрезы были рассчитаны основные конструктивные размеры фрезы, произведено профилирование и назначены технические требования.
I. Проектирование фасонной фрезы для обработки винтовой стружечной канавки метчика диаметром 12мм
II. Проектирование шлицевой эвольвентной протяжки для обработки отверстия 45хН7х2,0
III. Проектирование чистовой червячной зуборезной фрезы m = 3
