КОМПАС 3D 18

«Расчет и проектирование металлорежущих инструментов»

«Омский государственный технический университет»
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине «Проектирование инструмента»
На тему: Расчет и проектирование металлорежущих инструментов»
Омск 2018

Исходные данные указаны в пояснительной записке , если вы её хотя бы проверили, т.к исходные данные выбирались из методических указаний и все их прописать не получится, там даже картинки указаны, они были выбран в связи с номером зачетной книги, фамилией и именем, а также с порядковым номером в списке группы! Могу приложить 2 методички . Хотя вот: Тип резца- призматический, материал-сталь, δ, =650МПа, НВ=200, d1=20мм, d2=22мм, d3= 30мм,d4= 38мм, L1=20мм, L2=31,2мм, L3=35мм, R=6: (это для первой части). Для второй- Спроектировать метчик-протяжку для нарезания метрической резьбы , обрабатываемая резьба- М33-7Н, L=42 мм ,материал -сталь , δ, =650МПа

Содержание

Аннотация
Введение 4
1. Проектирование призматического фасонного резца 5
1.1. Исходные данные 5
1.2. Расчет профиля резца 8
1.3. Расчет переднего и заднего углов по длине режущей кромки 10
1.4. Конструирование резца 13
2. Проектирование метчика - протяжки 14
2.1. Общие сведения 14
2.2. Расчет метчика – протяжки 17
2.3. Чертеж метчика – протяжки 22
Вывод 24
Список литературы 25

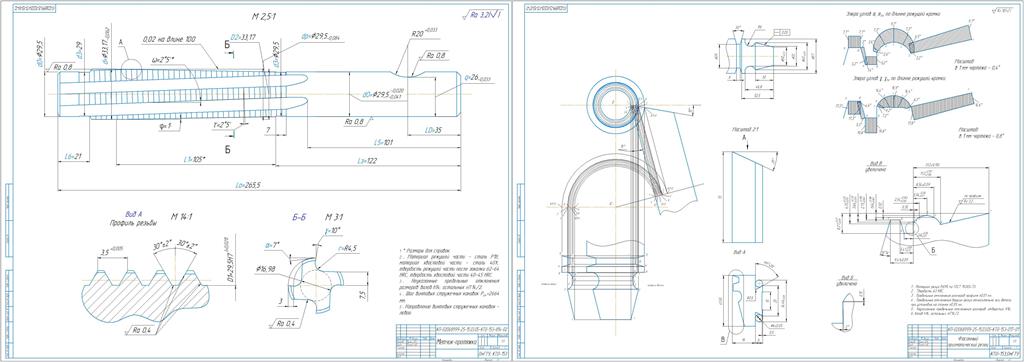

Состав: Чертеж фасонного призматического резца,чертеж метчика-протяжки , ПЗ Язык документа

Софт: КОМПАС-3D 16,1

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / «Расчет и проектирование металлорежущих инструментов»

Просмотр файлов
Пояснительная записка.docx
Метчик-протяжка _ КП-02068999-25-15.03.05-КТО-153-814-02.cdw
Фасонный призматический резец.cdw
Fasonny_rezets_ispravlenny.doc
Protyazhki_pravl_OK.docx
