Расчет и проектирование металлорежущих инструментов

ОмГТУ
Кафедра «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине "Проектирование режущего инструмента"
На тему "Расчет и проектирование металлорежущих инструментов"
Омск 2016 г.

Содержание
Задание……………………………………………………..…3
1. Проектирование шестигранной протяжки……….…..….4
1.1. Расчет шестигранной протяжки…………….....4
1.1.1 Припуск на диаметр отверстия……………...…4
1.1.2 Величина подачи на зуб……………………..…5
1.1.3 Шаг режущих зубьев……………………..….…5
1.1.4 Глубина стружечных канавок……………....…6
1.1.5 Передние углы……………………………….…7
1.1.6 Задние углы…………………………………..…7
1.1.7 Остальные размеры профиля зубьев………..…7
1.1.8 Размеры хвостовика………………………….…8
1.1.9 Начальный диаметр………………………….…8
1.1.10 Размеры передней направляющей…………….8
1.1.11 Количество ступеней протяжки………..……...9
1.1.12 Подача на зуб i-ой ступени…………………….9
1.1.13 Номинальный размер……………………..……9
1.1.14 Сила резания…………………………………..10
1.1.15 Проверка протяжки на прочность……………10
1.1.16 Номинальные диаметры режущих зубьев…...10
1.1.17 Форма и размеры стружкоделительных канавок…………………………………………………..12
2. Проектирование фасонного резца……………………….13
2.1 Расчет координат узловых точек профиля детали..13
2.2 Определение переднего и заднего угла……………14
2.3 Графический метод определения профиля резца…15
2.4 Расчет профиля призматического резца…………...16
2.5 Конструирование резца…………………………….17
2.6 Расчет углов φx для профиля детали………………18
2.7 Расчетов углов αnx и γnx в узловых точках…………19
2.8 Заточка резца………………………………………..20

Список литературы……………………………………..22

Вариант 105

1- Спроектировать протяжку для обработки шестигранного отверстия
0- Размеры: S=19 мм. L=25 мм.
5- Материал детали: Сталь σВ=600 Н/мм2

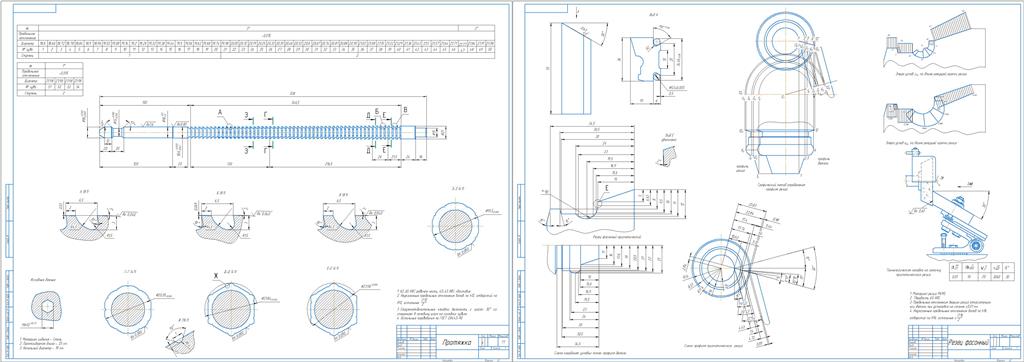

Состав: ПЗ, Протяжка шестигранная, Фасонный резец Язык документа

Софт: КОМПАС-3D 14

Файлы:
1 .cdw
2 .cdw
Записка.docx
