Головка сверлильная 4-х шпиндельная с кондукторной плитой и приспособлением для фиксации и зажима заготовки

Головка сверлильная 4-х шпиндельная с кондукторной плитой и приспособлением для фиксации и зажима заготовки. Многошпиндельная малогабаритная насадка с постоянно размещенными шпинделями, предназначена для обработки отверстий под резьбу М6-7Н в заготовке ,,Шкив,, из материала СЧ15 на вертикально-сверлильном станке 2Н118. Многошпиндельная сверлильная головка, несущая режущий инструмент - сверло, при опускании связана с подвесной плитой, кондукторной плитой и приспособлением для установки обрабатываемой детали ,,Шкив,,. Эта связь необходима для точного совмещения осей рабочих шпинделей головки с осями кондукторных втулок и отверстий детали ,,Шкив,,. Крепление устройства на столе станка осуществляется четырьмя болтами М14, входящих в пазы приспособления. Устройство базируется на столе станка с помощью двух круглых шпонок с упором в торец.
Насадка (многошпиндельная головка с кондукторной плитой) крепится на шпинделе станка с помощью разжимной втулки, стягивается болтом и фиксируется двумя винтами.

Техническая характеристика головки сверлильной:
- количество шпинделей головки, шт 4
- диаметр сверл, мм 5
- ширина паза приспособления, мм 14
- станок - вертикально-сверлильный 2Н118
- частота вращения инструмента, об/мин 1000
- габариты, ВхШхД, мм 248х105х255

Произведен расчёт сверлильной головки: режимов резания, суммарной мощности головки, определение передаточных чисел, расчёт шпинделей зубчатых колёс, количества зубьев, межосевого расстояния, делительные диаметры зубчатых колёс. Приведена схема компоновки головки.

Состав: Головка сверлильная (СБ), Спецификации ( 3 листа), Деталь (шкив), ПЗ (Описание конструкции, принципа работы и конструирования головки 5 листов). Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Головка сверлильная 4-х шпиндельная с кондукторной плитой и приспособлением для фиксации и зажима заготовки

Конструкция, принцип работы,конструирование головки.doc
Головка сверлильная 4-х шпиндельная.cdw
Спецификация (лист 1).cdw
Спецификация (лист 2).cdw
Спецификация (лист 3).cdw
Шкив (деталь).cdw

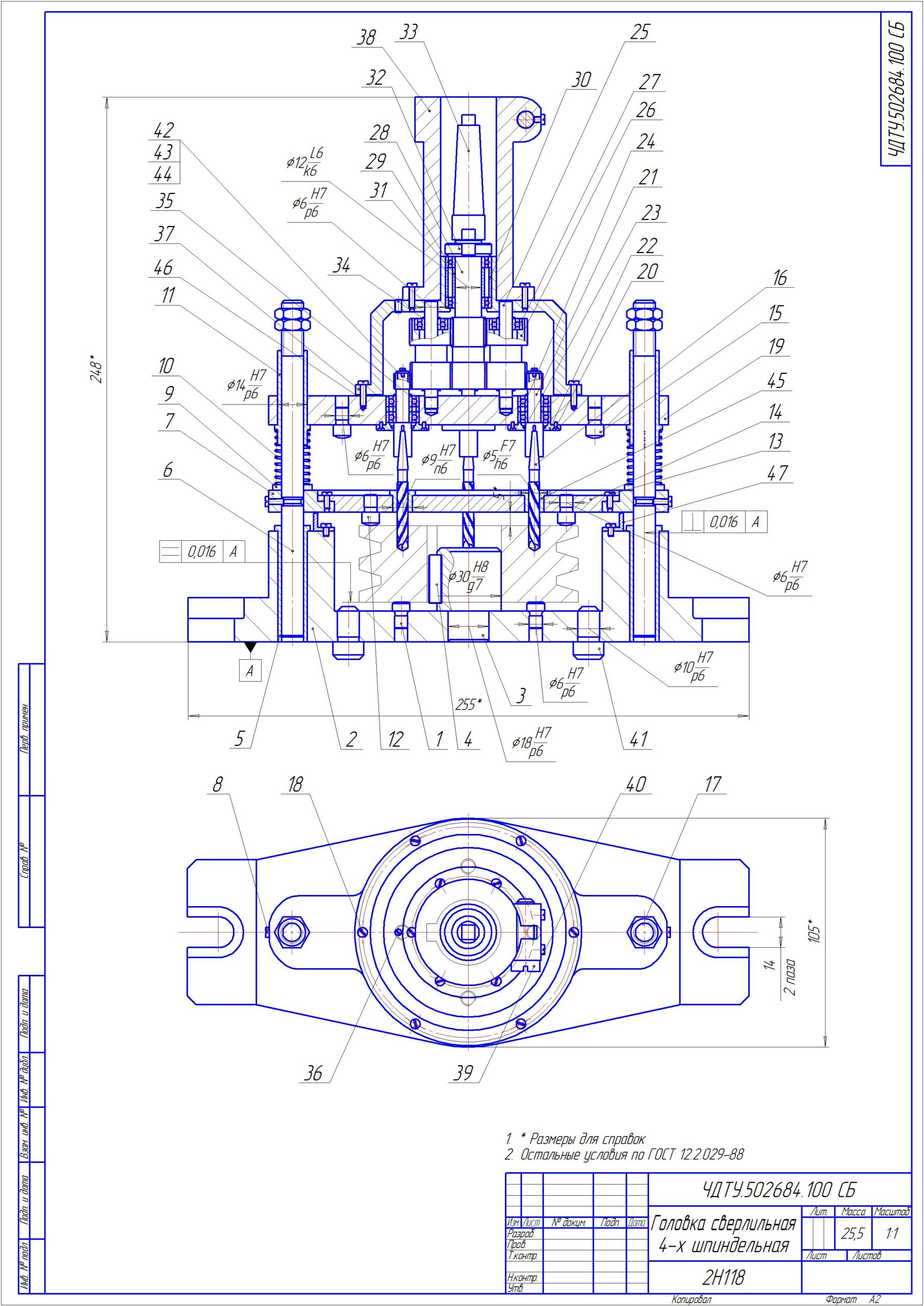

Головка сверлильная 4-х шпиндельная.jpg
