Головка сверлильная 8-и шпиндельная (насадка)

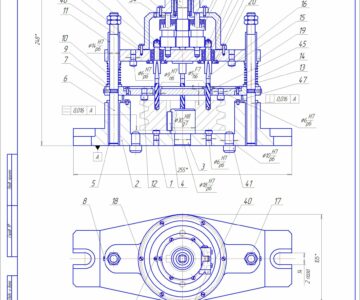

Головка сверлильная 4-х шпиндельная (насадка). Многошпиндельная насадка с постоянно размещенными шпинделями, предназначена для обработки отверстий под резьбу на вертикально-сверлильных станках. Для точного совмещения осей рабочих шпинделей головки с осями кондукторных втулок и отверстий в обрабатываемых деталях головка движется по направляющих колонках, которые размещены во втулках на плите. Насадка (многошпиндельная головка) крепится на шпинделе станка с помощью разжимной втулки, стягивается болтом и фиксируется двумя винтами.

Техническая характеристика головки сверлильной:
- количество шпинделей головки, шт 8
- размер хвостовика втулки конус Морзе №5 ГОСТ 25557-82
- станок вертикально-сверлильный
- габариты, ВхШ, мм 920х850

Также прилагается инструмент для контроля шеек 50k6 детали Вал - калибр-скоба 50k6 ГОСТ 18360-93 (СБ). Калибр-скоба 50k6 выполнен сборным и согласно характеристик по ГОСТ 18360-93. Калибр-резьбовой (калибр-кольцо) 24-6g по ГОСТ 17763-72 (ПР), Калибр-резьбовой (калибр-кольцо) 24-6g по ГОСТ 17764-72 (НЕ) для контроля резьбы М24-6g.

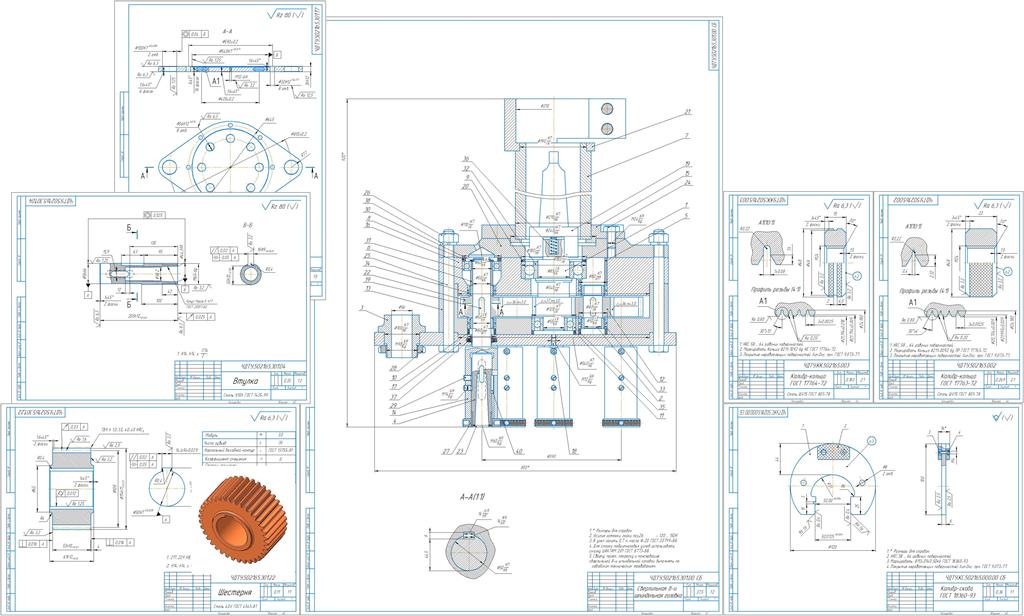

Состав: Головка сверлильная (СБ), Спецификация (3 листа), Калибр-скоба 50k6 ГОСТ 18360-93 (СБ), Спецификация (1 лист), Калибр-резьбовой 24-6g ГОСТ 17763-72 (ПР), Калибр-резьбовой 24-6g ГОСТ 17764-72 (НЕ), Деталировка (втулка, основа, шестерня+3D-модель). Язык документа

Софт: КОМПАС-3D 11

Файлы:
Втулка ЧДТУ.502165.301.04.cdw
Калибр-резьбовой 24-6g ГОСТ 17763-72 (ПР).cdw
Калибр-резьбовой 24-6g ГОСТ 17764-72 (НЕ).cdw
Калибр-скоба 50k6 ГОСТ 18360-93 (СБ).cdw
Основа ЧДТУ.502165.301.17.cdw
Свердлильная 8-и шпиндельная головка (СБ).cdw
Спецификация головка (лист 1).cdw
Спецификация головка (лист 2).cdw
Спецификация головка (лист 3).cdw
Спецификация калибр-скоба 50k6.cdw
Шестерня ЧДТУ.502165.301.22.cdw
Шестерня ЧДТУ.502165.301.22.m3d
