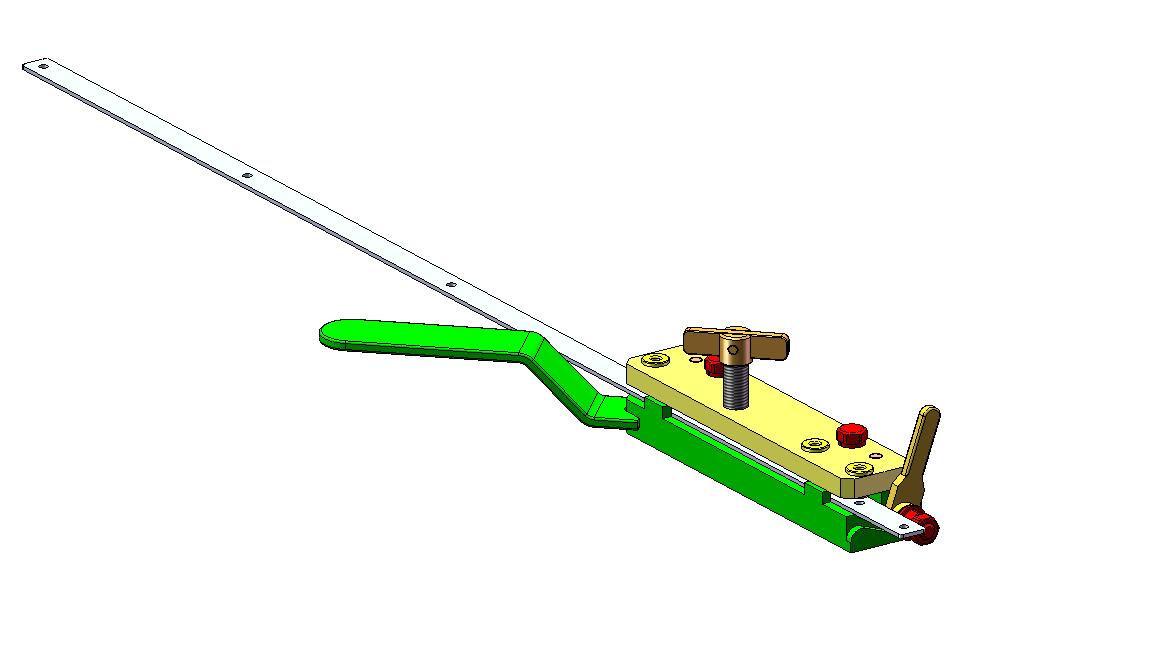

Кондуктор ПВ-3 для сверления шести отверстий с разными растяжками между ними в полозе ТА.102.151.050 с ее переустановкой представляет собой сварное основание, поверх которого укладывается заготовка. На ней болтами закреплена кондукторная плита. Заготовка устанавливается в кондуктор до упора в фиксатор. Фиксатор имеет ручку переключения для установки заготовки в требуемое положение. Прижим заготовки производится барашковым винтом
Имеется комплект рабочих чертежей
