Кондуктор ПВ-4 для ТА.102.151.050

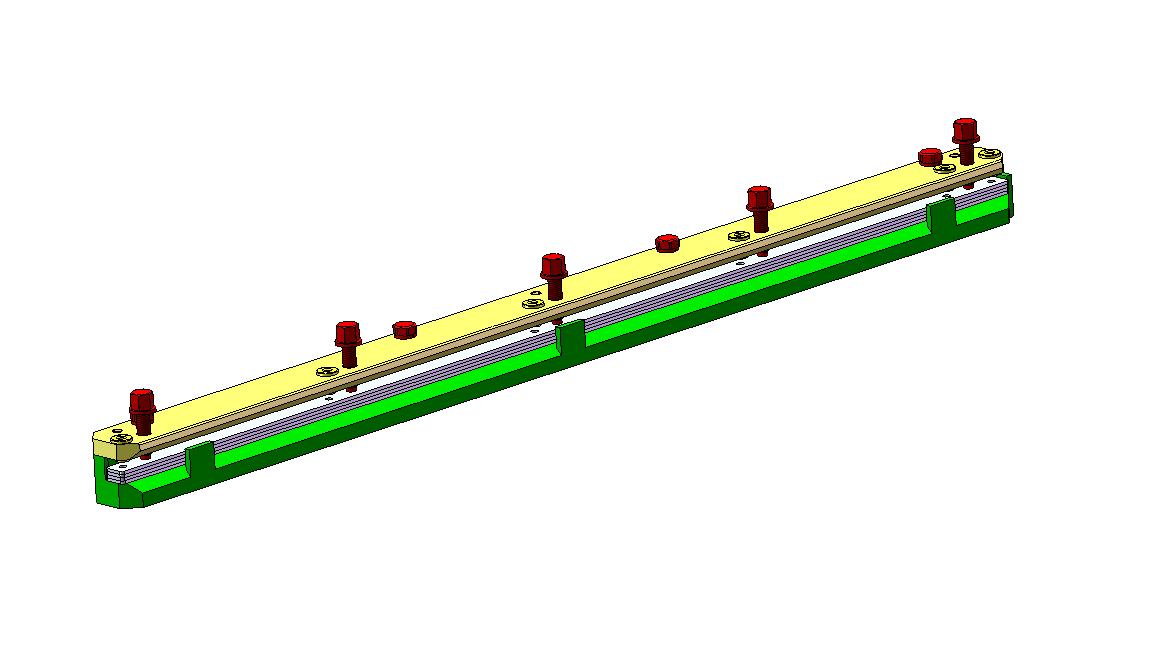

Кондуктор ПВ-4 для сверления шести отверстий с разными растяжками между ними в комплекте из четырех полозьев ТА.102.151.050 за одну установку представляет собой основание, поверх которого болтами закреплена кондукторная плита. Заготовка устанавливается в кондуктор до упора в торцевую планку основания. Прижим заготовки производится винтами
Имеется комплект рабочих чертежей
Кондуктор ПВ-5 для сверления шести отверстий с разными растяжками между ними в комплекте из четырех полозьев ТА.102.151.050 за одну установку представляет собой основание, поверх которого шарнирно закреплена кондукторная плита. Заготовка устанавливается в кондуктор до упора в торцевую планку основания. Прижим заготовки производится зафиксированными винтами при затяжке откидных прихватов
Имеется комплект рабочих чертежей

Состав: Модели деталей и сборка 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Просмотр файлов
ПВ-4 Кондуктор для ТА.102.151.050.SLDASM
Болт М8-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Втулка 7051-1166-0450-7 ГОСТ 18430-73.SLDPRT
ПВ-4.00.001 Основание.SLDPRT
ПВ-4.00.002 Плита кондукторная.SLDPRT
ПВ-4.00.006 Винт.SLDPRT
ТА.102.151.050 Полоз.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70 СТП 2.12-72.SLDPRT
Штифт 6n6х30 ГОСТ 3128-70.SLDPRT
