топ За месяцКурсовой проект на тему "Режущий инструмент и Технологическая оснастка ". Спроектировано приспособление для фрезерования паза на валу, спроектирована протяжка и червячная фреза
Юргинский технологический институт Томского политехнического университета
Кафедра Машиностроение
Курсовой проект по дисциплине :" Режущий инструмент и технологическая оснастка"
На тему: " Проектирование режущего инструмента и технологической оснастки"
Юрга 2014
В данном проекте проектируется специализированное приспособление, на котором производится фрезерование закрытого паза на валу. Также спроектирован такой режущий инструмент, как протяжка и червячная фреза.

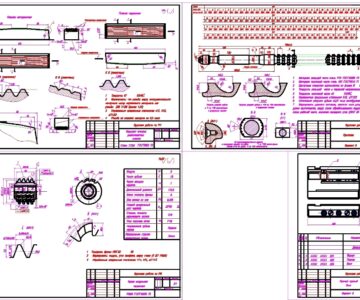

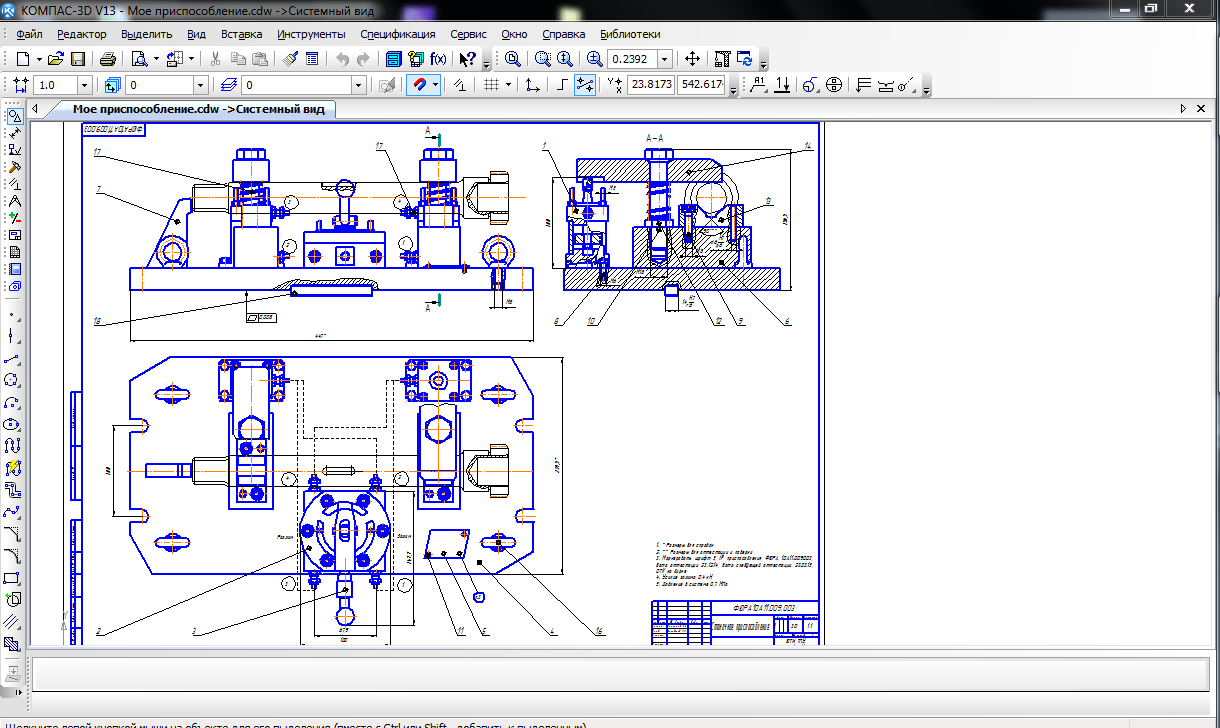

Состав: Станочное приспособление(СБ), Спецификация; Деталировка(Фреза червячная, протяжка)
Софт: КОМПАС-3D 13
Сайт: www
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

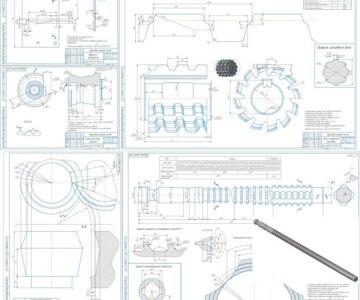

Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
От какого устройства вал? Расчеты приспособления есть? Техническая характеристика?
нажмите список файлов и увидите что расчеты есть.
Введение……………………………………………………………………………....4
1. Протяжка круг-лая........................................................................................................5
1.1 Расчет протяж-ки……………………..……………………………...………6
1.2 Крепление протяжки на стан-ке……………………………………………11
2. Фреза червячная шлиценарез-ная……………………..………………………….12
2.1 Определение расчетных размеров шлицевого ва-ла………………………13
2.2 Замена кривой профиля дугой одной окружно-сти………………………14
2.3 Определение размеров профиля зуба фрезы в нормальном сече-ние…..15
2.4 Определение конструктивных и геометрических параметров
фрезы…………………….. …………………………………………………....15
2.5 Порядок графического профилирования червячной фре-зы……………16
3. Проектирование станочного приспособле-ния…………………………................17
3.1 Разработка схемы базирова-ния……………………………………………..17
3.2 Краткое описание работы приспособле-ния………………………………..17
3.3 Схема установки заготов-ки……..…………………………………………..18
3.4 Расчет усилия зажима заготов-ки……………..……………………………20
3.5 Расчет силового приво-да……..……………………………………………22
4. Вы-вод……………………………………………………………………………….25
5Литература………………………………………………………………………….26
