Курсовой проект по дисциплине "Резание и режущий инструмент"

КарГТУ Кафедра ТОМиС Курсовой проет по дисциплине "Резание и режущий инструмент"

1 Сконструировать круглый фасонный резец для обработки заготовки из прутка диаметром D, подготовив канавку под последующее отрезание. Профиль резца определить графическим способом. Материал заготовки – сталь 40.

2 Спроектировать круглый долбяк. Основными определяющими размерами долбяка являются модуль, номинальный диаметр d0 делительной окружности, угол профиля α0, диаметр вершин зубьев da и диаметр впадин зубьев df, толщина зуба по делительной окружности и толщина зубьев по окружности вершин зубьев.

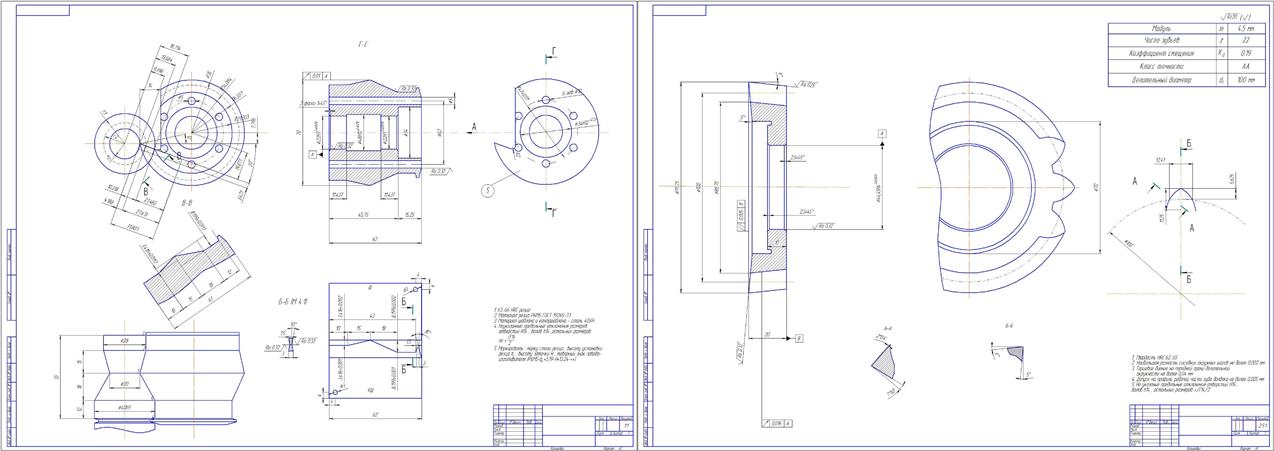

Состав: Чертеж фасонного резца (аналитический метод), чертеж долбяка Язык документа

Софт: КОМПАС-3D 2016

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Курсовой проект по дисциплине "Резание и режущий инструмент"

резание\аналитический метод.bak
резание\аналитический метод.cdw.bak
резание\аналитический метод.cdw
резание\долбяк.cdw
резание\rezanie_kursovaya.docx
резание
резание\~$алитический метод.cd~
резание\~$001.docx
резание\001.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
