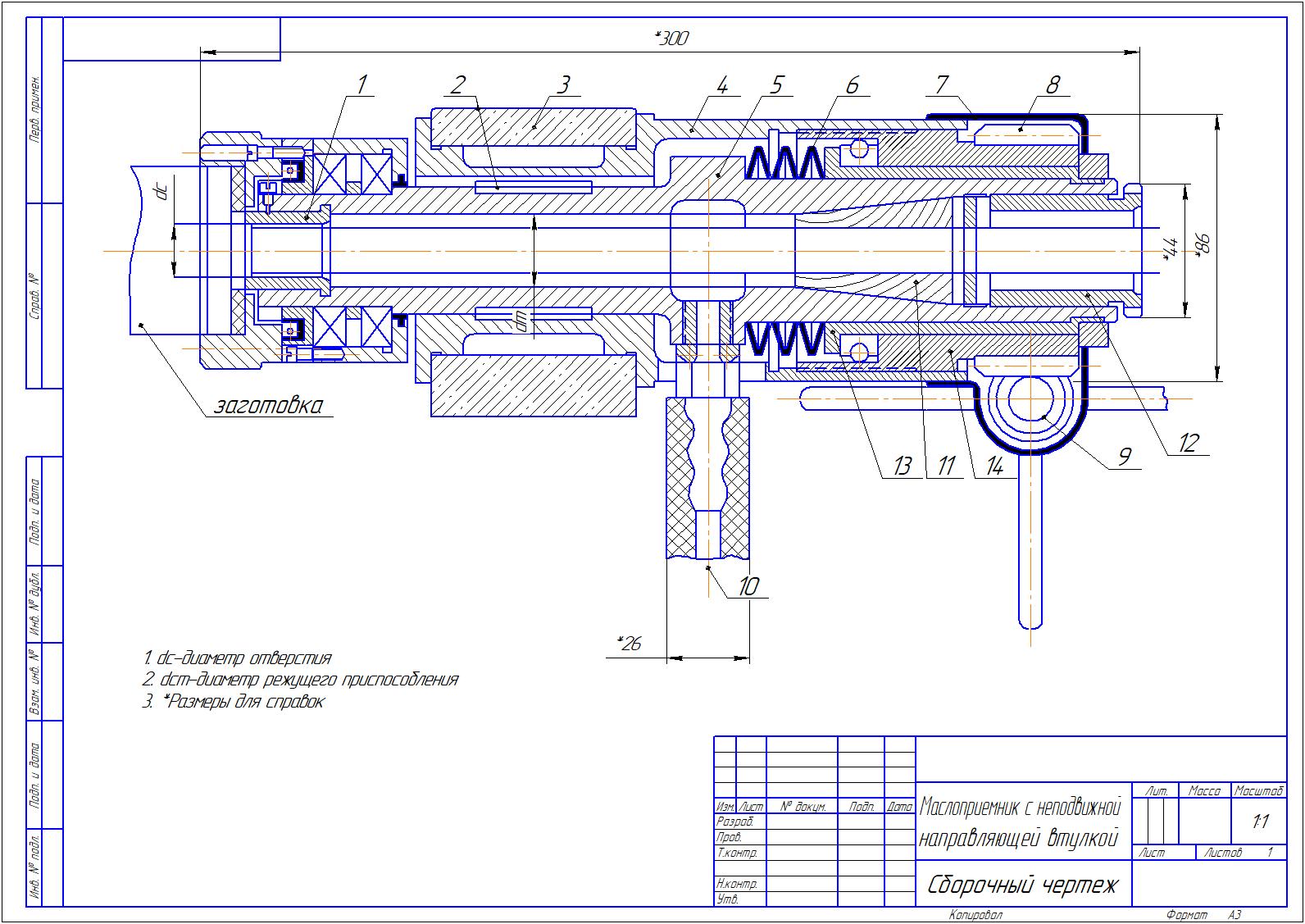

Маслоприемник с неподвижной направляющей втулкой для сверления глубоких отверстий

Для подвода охлаждающе-смазывающей жидкости в зону резания при глубоком сверлении с внутренним отводом стружки применяются маслоприемники. Они являются принадлежностью станков. Длина 300мм, диаметр отверстия 20мм, диаметр режущего приспособления 22 мм, глубина сверления 250 мм. Состоит из втулки, устанавливаемой в корпус специальной стойки, имеющей устройство для перемещения и поджатия центрирующего корпуса к обрабатываемой заготовке. Шпиндель маслоприемника базируется на трех шарикоподшипниках, причем упорный подшипник опирается на компенсаторное кольцо с пружинами.
