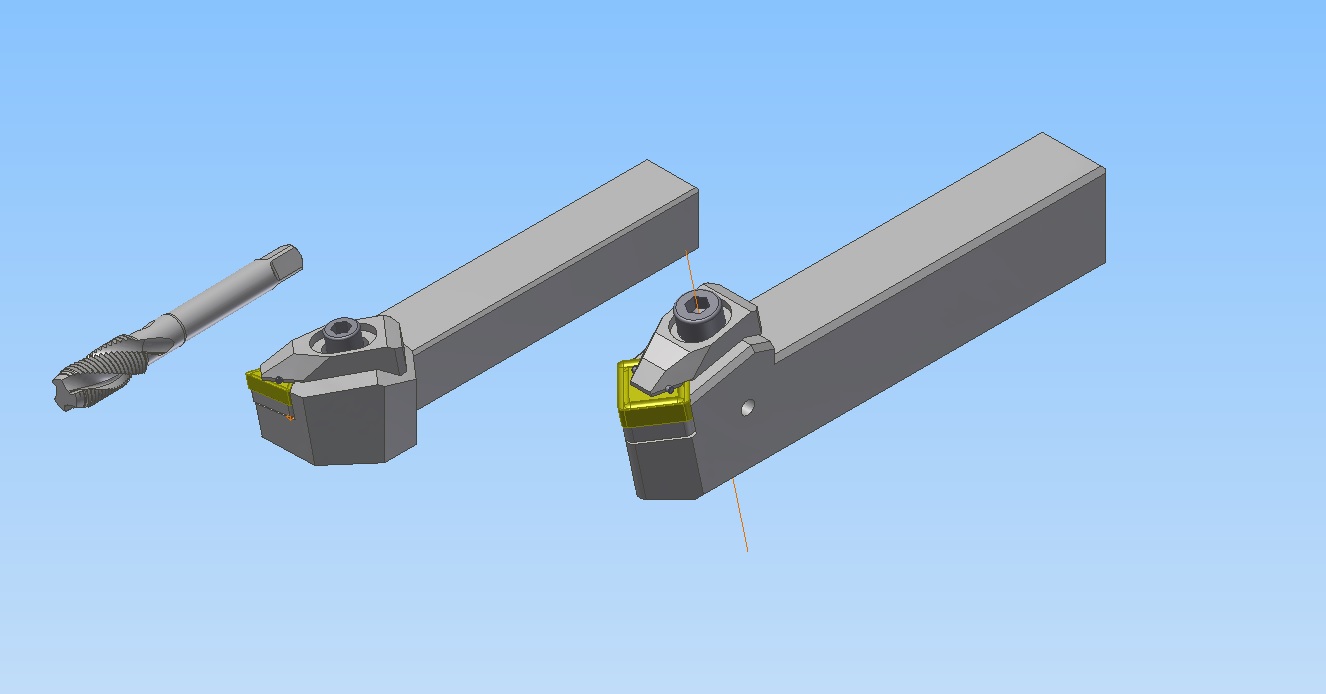

Набор 3D моделей режущего инструмента - метчик, резец расточной и резец проходной

Метчик машинный специальный М12х1,25 для нарезания метрической резьбы в глухих отверстия. Метчик имеет положительный передний угол 10 град., подточку передней поверхности и угол спирали стружечной канавки 30 град.
Ререц расточной со сменной пластиной TNMG 160404 TaeguTec. Резец имеет верхний прижим для крепления пластины. За счет шарика в конструкции прижима режущая пластина надежно прижимается к подкладной пластине и к пазу в корпусе резца.
Ререц проходной со сменной пластиной SNMM 190616 TaeguTec. Резец имеет верхний прижим для крепления пластины. За счет шарика в конструкции прижима режущая пластина надежно прижимается к подкладной пластине и к пазу в корпусе резца.

Состав: 3D Сборка Язык документа

Софт: Autodesk Inventor 2014

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Набор 3D моделей режущего инструмента - метчик, резец расточной и резец проходной

Резец проходной\lockfile.lck
Резец проходной\Корпус.ipt
Резец проходной\Пластина опорная.ipt
Резец проходной\Пластина.ipt
Резец проходной\Прижим в сборе.iam
Резец проходной\Прижим.ipt
Резец проходной\Резец.iam
Резец проходной\Шарик 5.ipt
Резец проходной\Штифт.ipt
Резец расточной\lockfile.lck
Резец расточной\геометрия 2.ipt
Резец расточной\Деталь1.ipt
Резец расточной\Корпуc.ipt
Резец расточной\Пластина опорная.ipt
Резец расточной\Пластина.ipt
Резец расточной\Прижим в сборе.iam
Резец расточной\Прижим.ipt
Резец расточной\Резец.iam
Резец расточной\Сборка.iam
Резец расточной\Шарик 5.ipt
Метчик.ipt
Резец проходной
Резец расточной
