Бета-тестирование КОМПАС-3D v19

Расчёт и проектирование режущего инструмента

Университет машиностроения
Кафедра «АССИ»
Курсовой проект по дисциплине «Режущий инструмент»

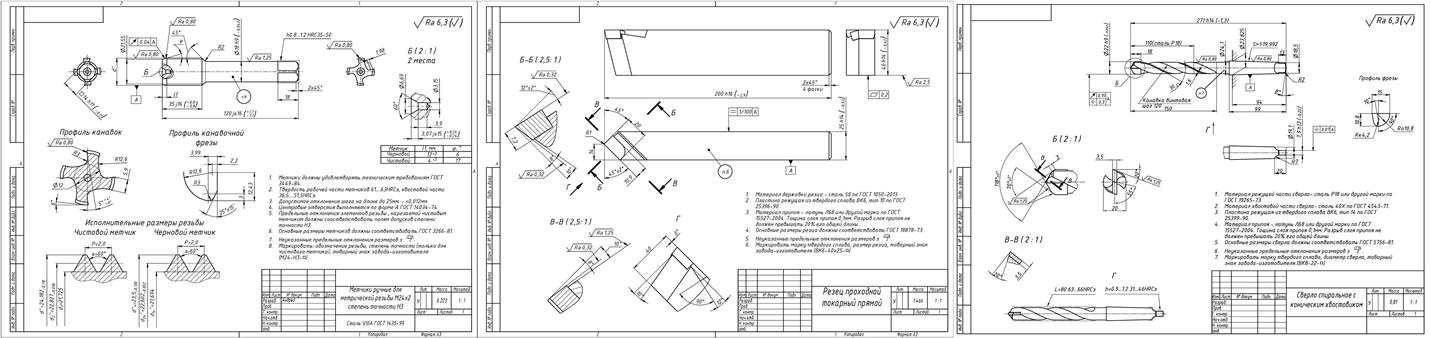

На тему: "Расчёт и проектирование инструмента с выполнением к нему чертежа"

1. Рассчитать и сконструировать токарный проходной резец с пластинкой из твердого сплава для обтачивания вала из серый чугун СЧ32-52 НВ200. Диаметр заготовки D=50 мм, припуск на обработку (на сторону) h=2мм, вылет резца l=60 мм, шероховатость поверхности Rz=32.

2. Рассчитать и сконструировать сверло, оснащенное пластинкой из твердого сплава, для сверления отверстия D=22мм, глубиной 100 мм. Материал заготовки серый чугун, НВ 170.

3. Рассчитать и сконструировать комплект ручных метчиков для нарезания метрической резьбы М24-2-6Н по ГОСТ 9150-59 в изделии из стали 45 с пределом прочности σв=800 МН/м2 (прибл. 80 кгс/мм2).

Состав: Сверло, Резец, Метчик, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
Работа\шрифты\GOST Common.ttf
Работа\шрифты\GOST type A .ttf
Работа\шрифты\GOST_A.TTF
Работа\шрифты\GOST_B.TTF
Работа\шрифты\isocpeur.ttf
Работа\шрифты\AIGDT___.TTF
Работа\записка.docx
Работа\Fonts\ltypeshp.shx
Работа\Fonts\txt.shx
Работа\Fonts\AIGDT___.TTF
Работа\метчик М
Работа\метчик М
Работа\резец 40х25.dwg
Работа\резец 40х25.jpg
Работа\plot.log
Работа\сверло 22х100.jpg
Работа\сверло 22х100.dwg
Работа\шрифты
Работа\Fonts
Работа
