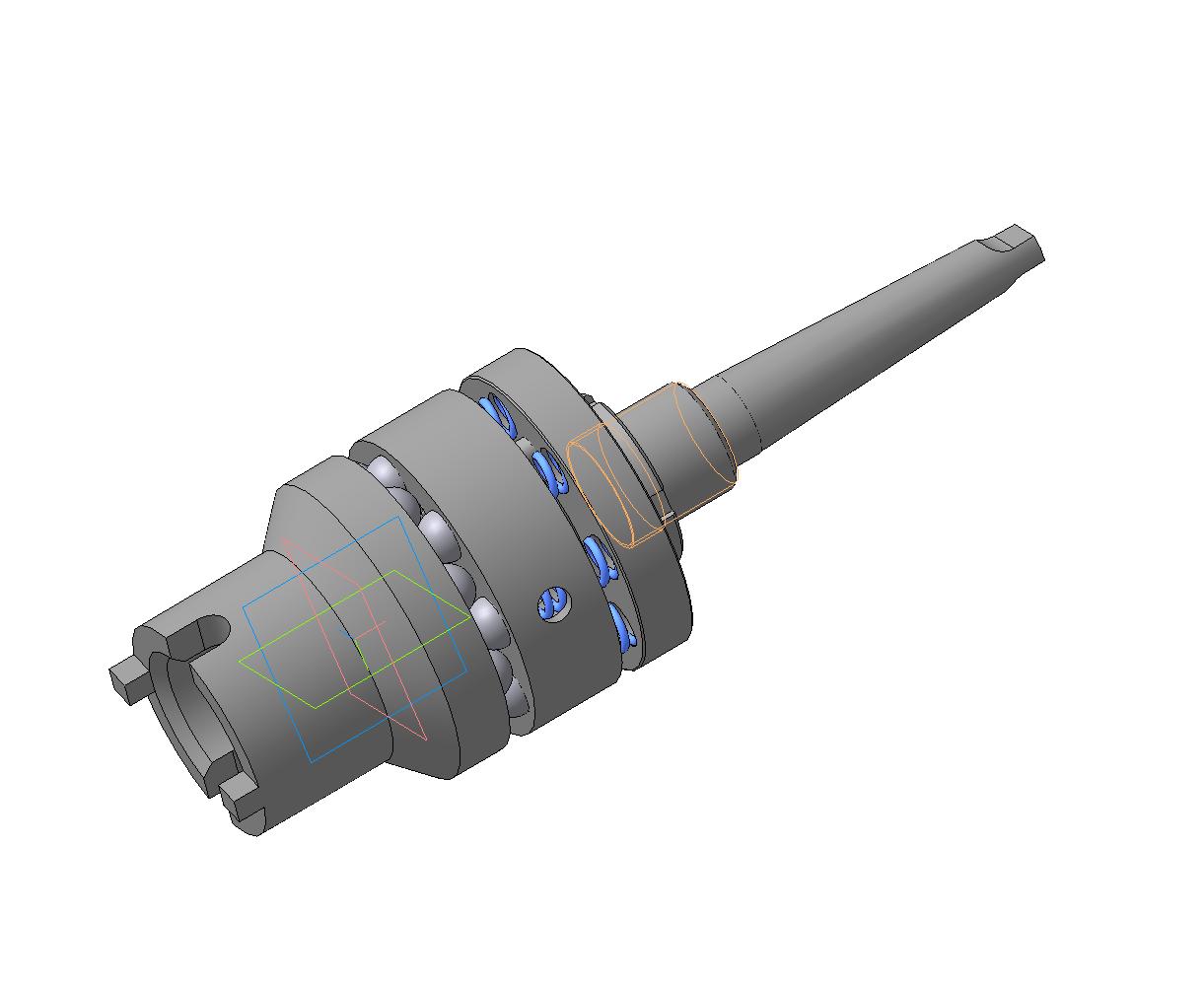

Патрон резьбонарезной используется для механической нарезки наружной резьбы в различных деталях. Для крепления плашек предусмотрены шипы на торце патрона. Для крепления в шпиндель используемого станка, хвостовик инструмента имеет конус Морзе №3. Для предотвращения заедания при нарезании резьбы в конструкции инструмента используются подпружиненные шарики, используемые как храповый механизм.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Патрон резьбонарезной
Патрон резьбонарезной
0
341
10800
4
0
100
Сообщить о проблеме
Автор
Колесников
Антон
Дата
20.03.2014
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 13 SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
ТВ 2013.005.004 - Оправка.m3d
-
Патрон резьбонарезной.a3d
-
ТВ 2013.005.003 - Шайба.m3d
-
ТВ 2013.005.001 - Хвостовик.m3d
-
ТВ 2013.005.002 - Упор.m3d
-
Пружина сжатия.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
