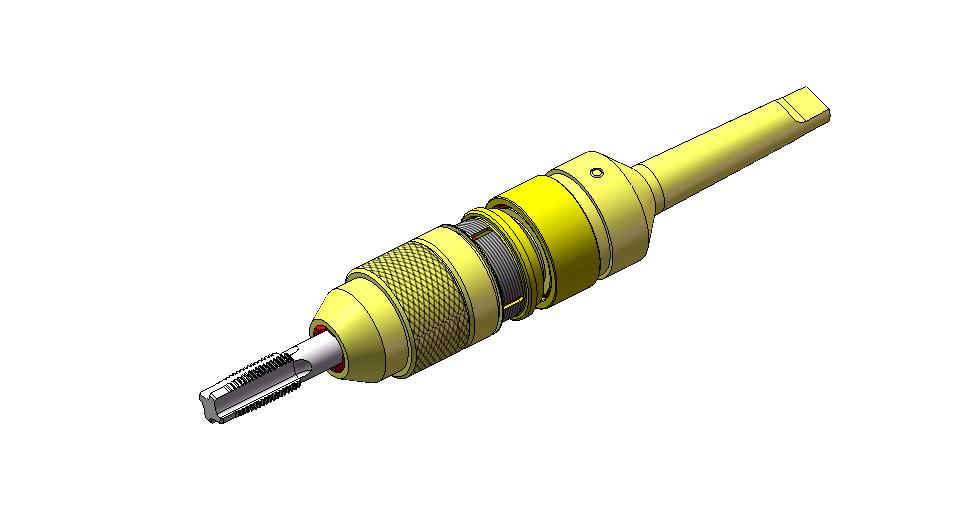

Патрон резьбонарезной предохранительный ВСО-1СБ

Патрон резьбонарезной предохранительный ВСО-1СБ с установочным конусом Морзе № 3 предназначен для нарезания резьбы метчиками с диаметром цилиндрической оправки в диапазоне 12,5... 22 мм
Имеется комплект рабочих чертежей, высылаемых по договоренности

Состав: Модели 3D и картинка

Софт: SolidWorks 2007

Сайт: www

Файлы:
ВСО-1.00.013 Кольцо разжимное.SLDPRT
ВСО-1.00.009 Кольцо запорное.SLDPRT
РМО-1 Метчик 20х2-Н5 трапецеидальный.SLDPRT
ВСО-1.00.005 Кольцо.SLDPRT
ВСО-1.00.004 Крышка.SLDPRT
ВСО-1.00.006 Пружина 7.SLDPRT
ВСО-1.00.002 Обойма.SLDPRT
ВСО-1.00.001 Корпус.SLDPRT
ВСО-1.00.008 Державка.SLDPRT
ВСО-1СБ Патрон резьбонарезной предохранительный ф12,5...ф22.SLDASM
ВСО-1.00.014 Штифт.SLDPRT
ВСО-1.00.012 Кулачок.SLDPRT
ВСО-1.00.007 Обойма.SLDPRT
ВСО-1.00.011 Кулачок.SLDPRT
ВСО-1.00.010 Пружина.SLDPRT
Шарик 5,5.SLDPRT
ВСО-1.00.003 Оправка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Патрон резьбонарезной
Рейтинг: 100
Софт: КОМПАС-3D 13 SP2
Состав: 3D Сборка
0
4
341
10616
Патрон резьбонарезной
Патрон
Рейтинг: 40
Софт: КОМПАС-3D 10
Состав: Сборочный чертеж, спецификация
0
2
311
56779
Патрон
Патрон разжимной
Рейтинг: 40
Софт: КОМПАС-3D 13
Состав: Сборочный чертеж (СБ), Деталир
0
3
146
4323
Патрон разжимной

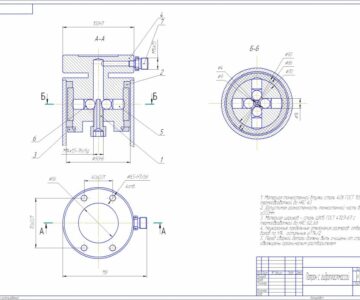

Патрон с гидропластмассой
